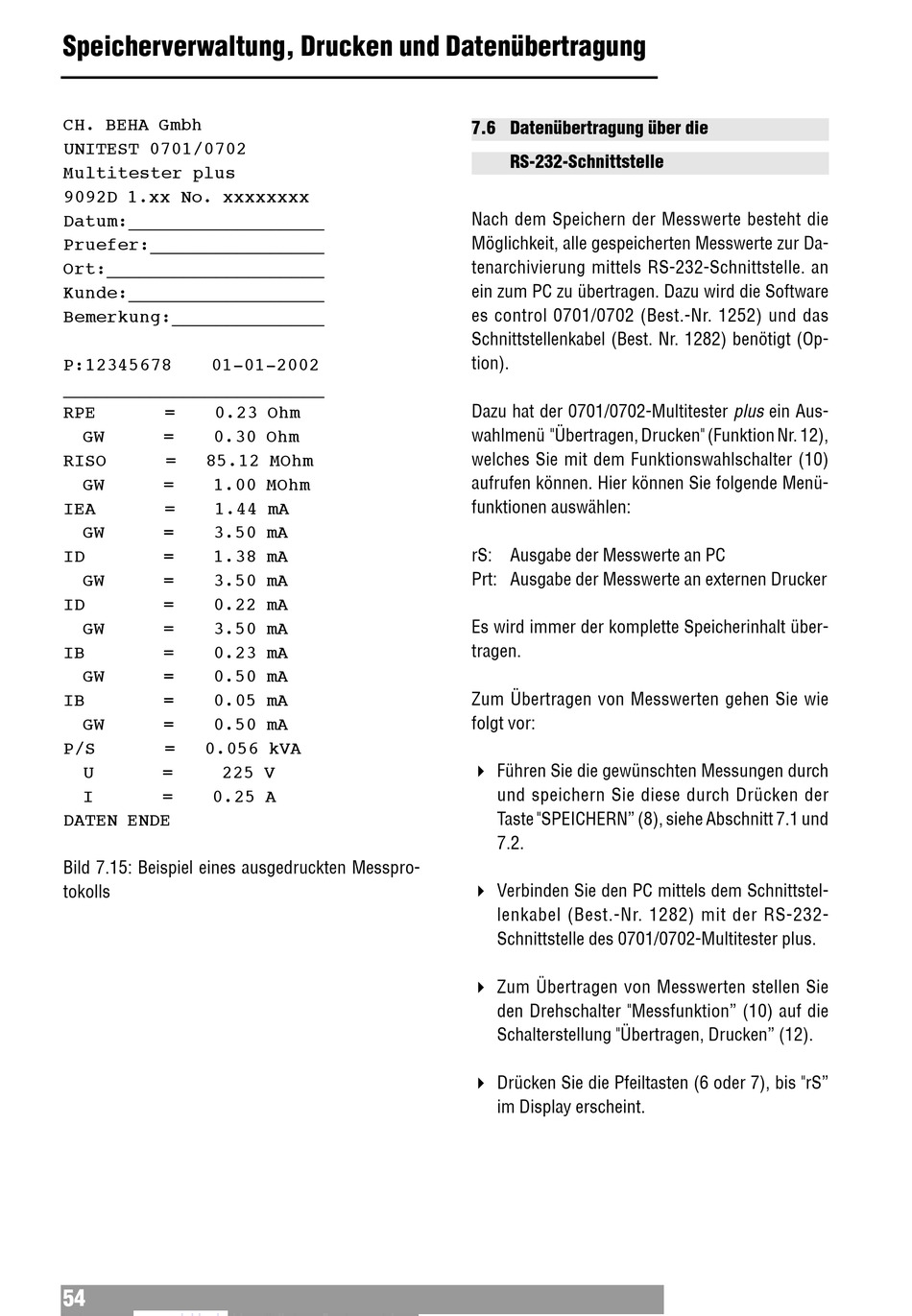

Speicherverwaltung, Drucken und Datenübertragung
CH. BEHA Gmbh
UNITEST 0701/0702
Multitester plus
9092D 1.xx No. xxxxxxxx
Datum:__________________
Pruefer:________________
Ort:____________________
Kunde:__________________
Bemerkung:______________
P:12345678
01-01-2002
________________________
RPE
=
0.23 Ohm
GW
=
0.30 Ohm
RISO
=
85.12 MOhm
GW
=
1.00 MOhm
IEA
=
1.44 mA
GW
=
3.50 mA
ID
=
1.38 mA
GW
=
3.50 mA
ID
=
0.22 mA
GW
=
3.50 mA
IB
=
0.23 mA
GW
=
0.50 mA
IB
=
0.05 mA
GW
=
0.50 mA
P/S
=
0.056 kVA
U
=
225 V
I
=
0.25 A
DATEN ENDE
Bild 7.15: Beispiel eines ausgedruckten Messpro-
tokolls
54
7.6 Datenübertragung über die
RS-232-Schnittstelle
Nach dem Speichern der Messwerte besteht die
Möglichkeit, alle gespeicherten Messwerte zur Da-
tenarchivierung mittels RS-232-Schnittstelle. an
ein zum PC zu übertragen. Dazu wird die Software
es control 0701/0702 (Best.-Nr. 1252) und das
Schnittstellenkabel (Best. Nr. 1282) benötigt (Op-
tion).
Dazu hat der 0701/0702-Multitester plus ein Aus-
wahlmenü "Übertragen, Drucken" (Funktion Nr. 12),
welches Sie mit dem Funktionswahlschalter (10)
aufrufen können. Hier können Sie folgende Menü-
funktionen auswählen:
rS: Ausgabe der Messwerte an PC
Prt: Ausgabe der Messwerte an externen Drucker
Es wird immer der komplette Speicherinhalt über-
tragen.
Zum Übertragen von Messwerten gehen Sie wie
folgt vor:
$ Führen Sie die gewünschten Messungen durch
und speichern Sie diese durch Drücken der
Taste "SPEICHERN" (8), siehe Abschnitt 7.1 und
7.2.
$ Verbinden Sie den PC mittels dem Schnittstel-
lenkabel (Best.-Nr. 1282) mit der RS-232-
Schnittstelle des 0701/0702-Multitester plus.
$ Zum Übertragen von Messwerten stellen Sie
den Drehschalter "Messfunktion" (10) auf die
Schalterstellung "Übertragen, Drucken" (12).
$ Drücken Sie die Pfeiltasten (6 oder 7), bis "rS"
im Display erscheint.
