Funktionsprüfung, Messung des Verbraucherstromes und der aufgenommen Leistung
$ Beenden Sie die Messung durch Drücken der
Taste "START/STOP" (9).
Die Messung des Schutzleiter- bzw. Differenz-
stromes erfordert eine Messung in beiden Po-
sitionen des Netzsteckers.
Beim UNITEST 0701/0702-Multitester plus ist
ein Umstecken des Netzsteckers nicht not-
wendig, das Gerät tauscht bei Messungen mit
Netzspannung automatisch bei jeder zweiten
Messung die Polarität von L und N. In der LC-
Anzeige wird die Phasenlage an der Prüf-/Netz-
steckdose (4) mittels der Anzeige "L N" bzw. "N
L" (24) angezeigt.
Dazu müssen die beiden Messungen (mit
unterschiedlichen Polaritäten) nacheinander
durch Drücken der Taste "START/STOP" (9) ge-
trennt gestartet und beendet werden.
$ Falls Sie nun erneut die Taste "START/STOP" (9)
drücken, wird die Messung mit getauschter Po-
larität (L - N) durchgeführt.
Beim UNITEST 0701/0702-Multitester plus ist
es möglich, Messungen innerhalb der drei
Funktionen I∆ (5), IB (6) und IL (7) ohne Unter-
brechung des Betriebs der Prüflinge durchzu-
führen.
D.h. nach erfolgter Messung des Differenz-
stromes kann (ohne zuvor die Messung zu be-
enden) mit dem Drehschalter "Messfunktion"
(10) direkt in die Messfunktionen Berührungs-
strom IB (6) oder Laststrom-/Leistungsmes-
sung (7) umgeschaltet werden.

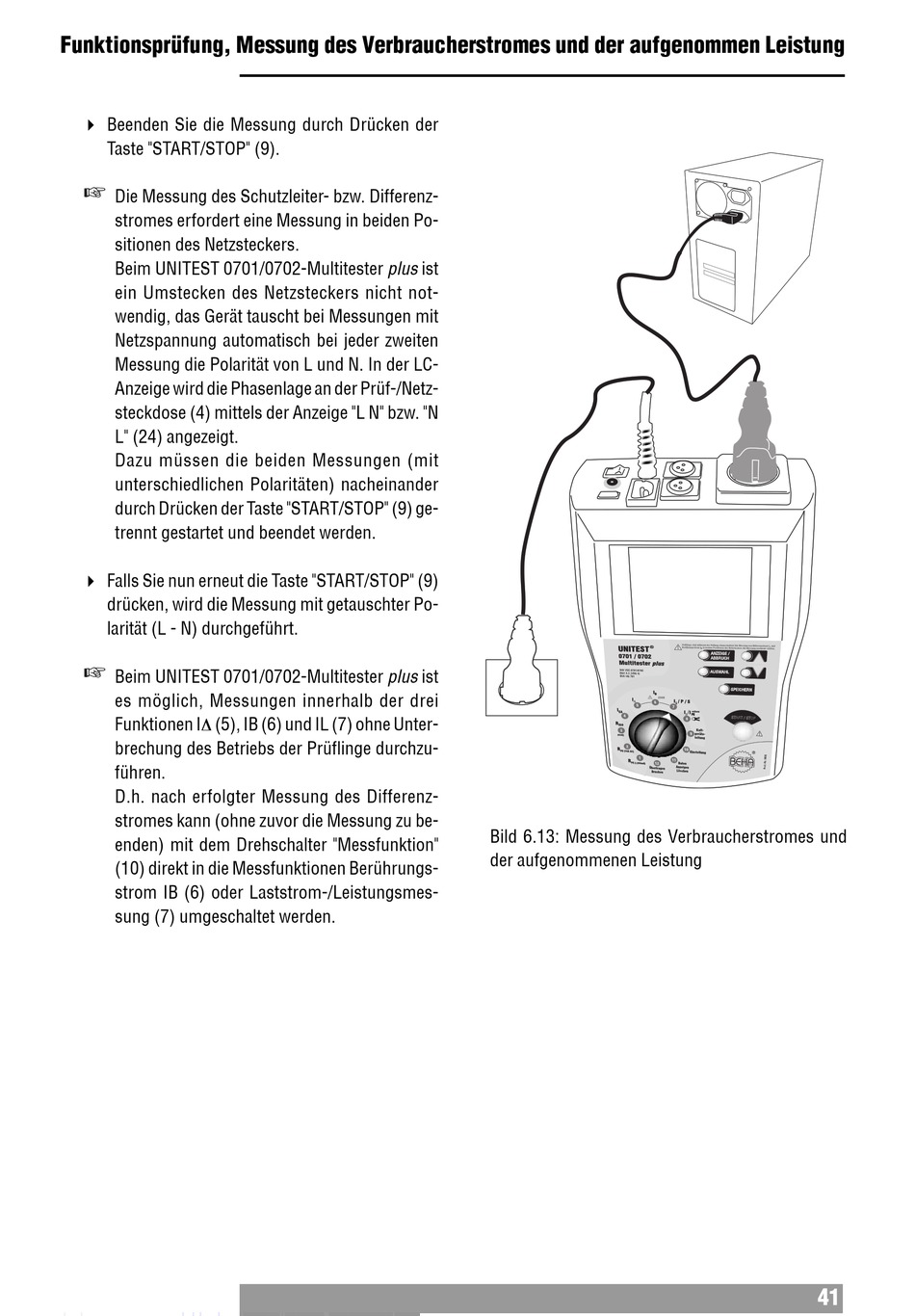

Bild 6.13: Messung des Verbraucherstromes und
der aufgenommenen Leistung
41
