$ Schalten Sie den Prüfling ein.
$ Zur Messung umfassen Sie mit dem Stromzan-
genadapter den Schutzleiter des Prüflings, siehe
Bild 6.14.
$ Drücken Sie die Taste "START/STOP" (9). Das
AKTIV
Symbol "
" (26) erscheint im Display.
Strommessung mit externem Stromzangenadapter
Messadapter
(optional)
L
N
PE
$ Lesen Sie den Messwert von der LC-Anzeige (5)
ab. Die Symbole 'OK' (32) oder '
gen eine Einhaltung bzw. Überschreitung des
eingestellten Grenzwertes an.
Falls gewünscht speichern Sie den Messwert.
Angezeigte Messergebnisse können Sie mehr-
fach auch während der Messung durch Drü-
cken der Taste SPEICHERN (8) sichern. Hin-
weise zum Speichern von Messwerten siehe
Abschnitt 7.1 und 7.2.
$ Beenden Sie die Messung durch Drücken der
Taste "START/STOP" (9).

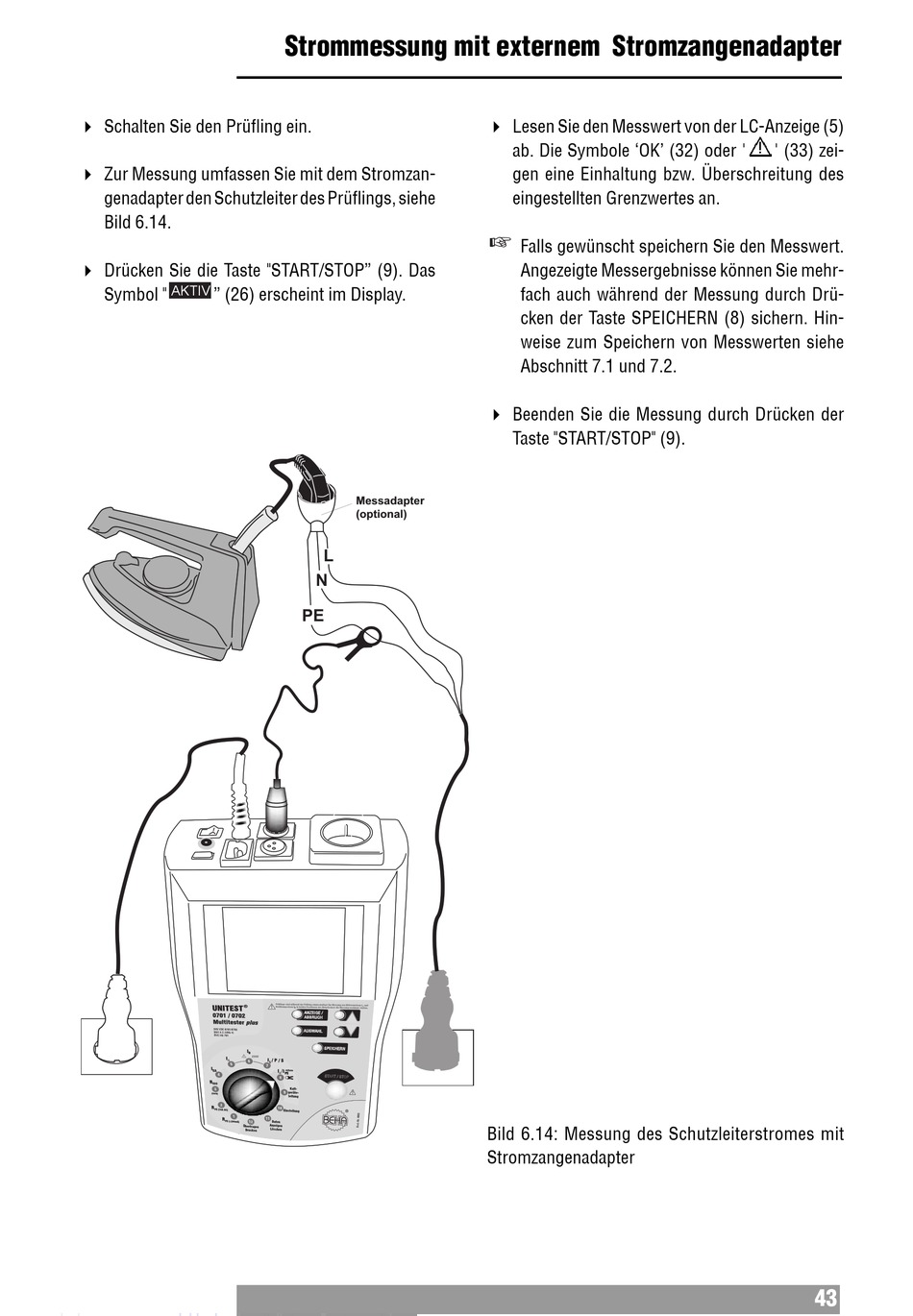

Bild 6.14: Messung des Schutzleiterstromes mit
Stromzangenadapter
' (33) zei-
43
