Messung des Differenzstromes
Eine Änderung des Grenzwertes ist erst nach
dem Abschluss der zweiten Messung (mit ge-
tauschter Polarität) möglich. Dies ist erkenn-
bar durch das Blinken der Grenzwertanzeige.
$ Führen Sie die Messung des Schutzleiter- bzw.
Differenzstromes nochmals mit getauschter
Polarität (L - N) durch. Drücken Sie dazu die
Taste "START/STOP" (9) erneut.
Beim UNITEST 0701/0702-Multitester plus ist
es möglich, Messungen innerhalb der drei
Funktionen I∆ (5), IB (6) und IL (7) ohne Unter-
brechung des Betriebs der Prüflinge durchzu-
führen.
D.h. nach erfolgter Messung des Differenz-
stromes kann (ohne zuvor die Messung zu be-
enden) mit dem Drehschalter "Messfunktion"
(10) direkt in die Messfunktionen Berührungs-
strom IB (6) oder Laststrom-/Leistungsmes-
sung (7) umgeschaltet werden.
34
Drucker

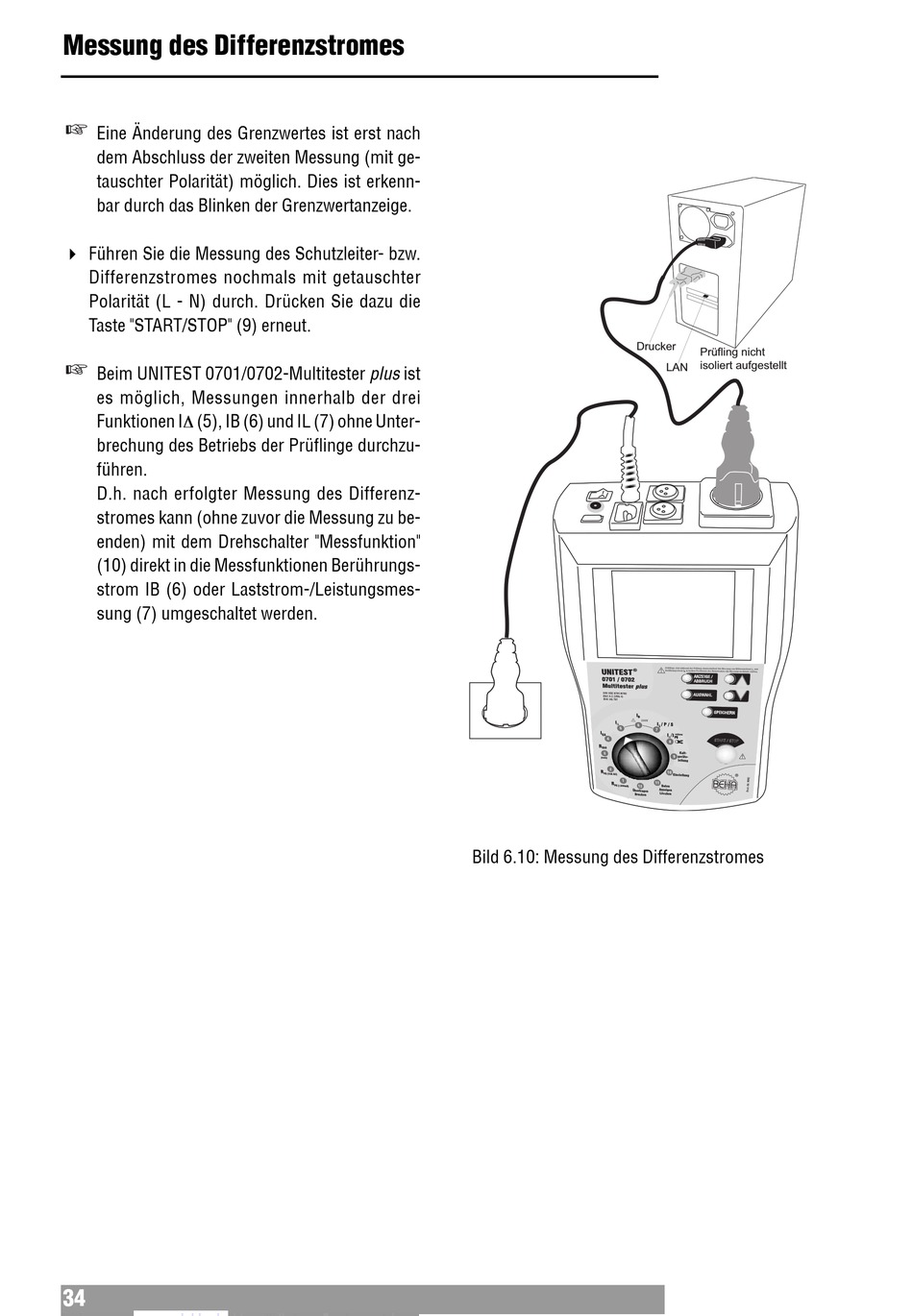

Bild 6.10: Messung des Differenzstromes
Prüfling nicht
isoliert aufgestellt
LAN
