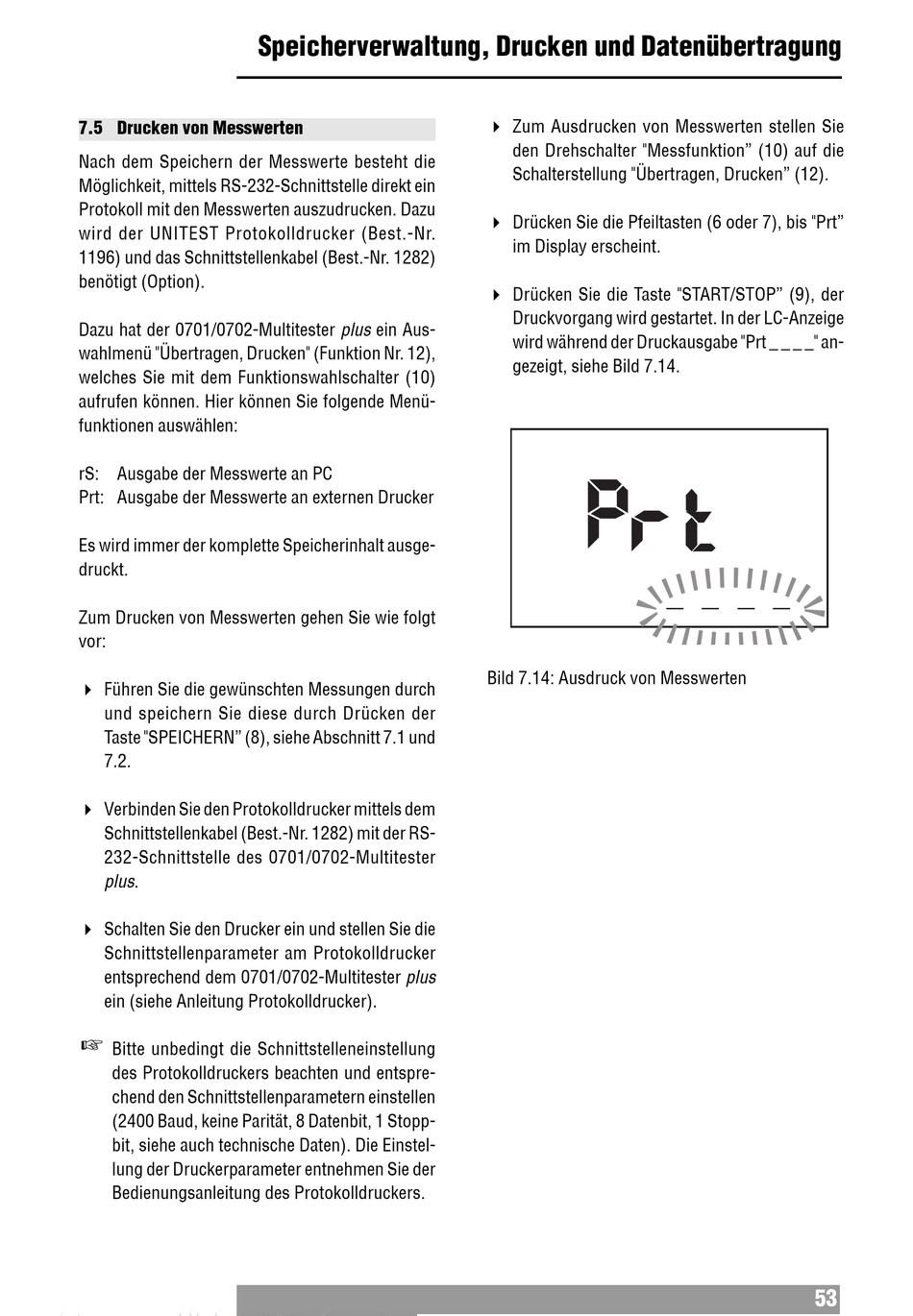

7.5 Drucken von Messwerten
Nach dem Speichern der Messwerte besteht die
Möglichkeit, mittels RS-232-Schnittstelle direkt ein
Protokoll mit den Messwerten auszudrucken. Dazu
wird der UNITEST Protokolldrucker (Best.-Nr.
1196) und das Schnittstellenkabel (Best.-Nr. 1282)
benötigt (Option).
Dazu hat der 0701/0702-Multitester plus ein Aus-
wahlmenü "Übertragen, Drucken" (Funktion Nr. 12),
welches Sie mit dem Funktionswahlschalter (10)
aufrufen können. Hier können Sie folgende Menü-
funktionen auswählen:
rS: Ausgabe der Messwerte an PC
Prt: Ausgabe der Messwerte an externen Drucker
Es wird immer der komplette Speicherinhalt ausge-
druckt.
Zum Drucken von Messwerten gehen Sie wie folgt
vor:
$ Führen Sie die gewünschten Messungen durch
und speichern Sie diese durch Drücken der
Taste "SPEICHERN" (8), siehe Abschnitt 7.1 und
7.2.
$ Verbinden Sie den Protokolldrucker mittels dem
Schnittstellenkabel (Best.-Nr. 1282) mit der RS-
232-Schnittstelle des 0701/0702-Multitester
plus.
$ Schalten Sie den Drucker ein und stellen Sie die
Schnittstellenparameter am Protokolldrucker
entsprechend dem 0701/0702-Multitester plus
ein (siehe Anleitung Protokolldrucker).
Bitte unbedingt die Schnittstelleneinstellung
des Protokolldruckers beachten und entspre-
chend den Schnittstellenparametern einstellen
(2400 Baud, keine Parität, 8 Datenbit, 1 Stopp-
bit, siehe auch technische Daten). Die Einstel-
lung der Druckerparameter entnehmen Sie der
Bedienungsanleitung des Protokolldruckers.
Speicherverwaltung, Drucken und Datenübertragung
$ Zum Ausdrucken von Messwerten stellen Sie
den Drehschalter "Messfunktion" (10) auf die
Schalterstellung "Übertragen, Drucken" (12).
$ Drücken Sie die Pfeiltasten (6 oder 7), bis "Prt"
im Display erscheint.
$ Drücken Sie die Taste "START/STOP" (9), der
Druckvorgang wird gestartet. In der LC-Anzeige
wird während der Druckausgabe "Prt _ _ _ _" an-
gezeigt, siehe Bild 7.14.
P
Bild 7.14: Ausdruck von Messwerten
_ _ _ _
53
