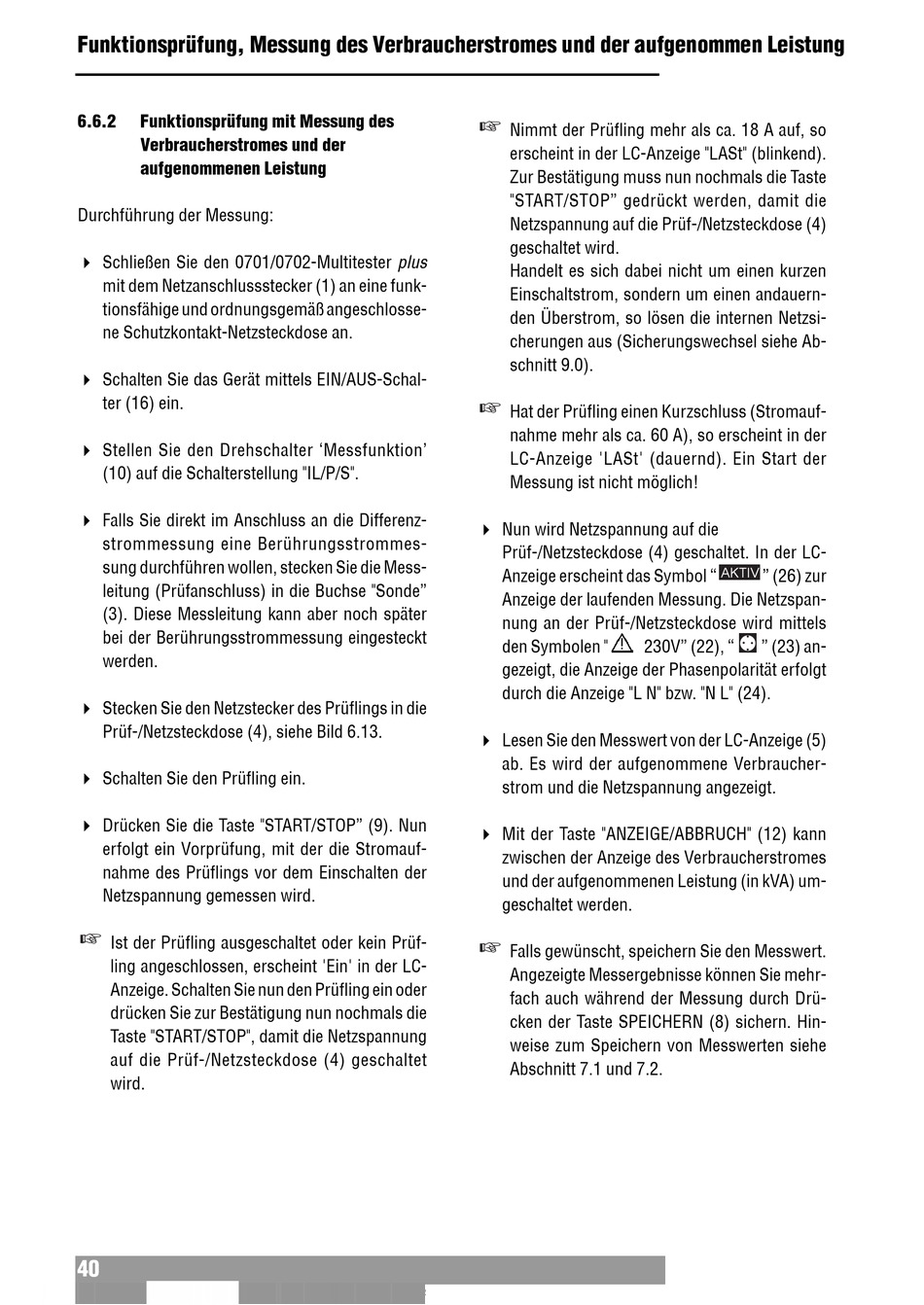

Funktionsprüfung, Messung des Verbraucherstromes und der aufgenommen Leistung
6.6.2
Funktionsprüfung mit Messung des
Verbraucherstromes und der
aufgenommenen Leistung
Durchführung der Messung:
$ Schließen Sie den 0701/0702-Multitester plus
mit dem Netzanschlussstecker (1) an eine funk-
tionsfähige und ordnungsgemäß angeschlosse-
ne Schutzkontakt-Netzsteckdose an.
$ Schalten Sie das Gerät mittels EIN/AUS-Schal-
ter (16) ein.
$ Stellen Sie den Drehschalter 'Messfunktion'
(10) auf die Schalterstellung "IL/P/S".
$ Falls Sie direkt im Anschluss an die Differenz-
strommessung eine Berührungsstrommes-
sung durchführen wollen, stecken Sie die Mess-
leitung (Prüfanschluss) in die Buchse "Sonde"
(3). Diese Messleitung kann aber noch später
bei der Berührungsstrommessung eingesteckt
werden.
$ Stecken Sie den Netzstecker des Prüflings in die
Prüf-/Netzsteckdose (4), siehe Bild 6.13.
$ Schalten Sie den Prüfling ein.
$ Drücken Sie die Taste "START/STOP" (9). Nun
erfolgt ein Vorprüfung, mit der die Stromauf-
nahme des Prüflings vor dem Einschalten der
Netzspannung gemessen wird.
Ist der Prüfling ausgeschaltet oder kein Prüf-
ling angeschlossen, erscheint 'Ein' in der LC-
Anzeige. Schalten Sie nun den Prüfling ein oder
drücken Sie zur Bestätigung nun nochmals die
Taste "START/STOP", damit die Netzspannung
auf die Prüf-/Netzsteckdose (4) geschaltet
wird.
40
Nimmt der Prüfling mehr als ca. 18 A auf, so
erscheint in der LC-Anzeige "LASt" (blinkend).
Zur Bestätigung muss nun nochmals die Taste
"START/STOP" gedrückt werden, damit die
Netzspannung auf die Prüf-/Netzsteckdose (4)
geschaltet wird.
Handelt es sich dabei nicht um einen kurzen
Einschaltstrom, sondern um einen andauern-
den Überstrom, so lösen die internen Netzsi-
cherungen aus (Sicherungswechsel siehe Ab-
schnitt 9.0).
Hat der Prüfling einen Kurzschluss (Stromauf-
nahme mehr als ca. 60 A), so erscheint in der
LC-Anzeige 'LASt' (dauernd). Ein Start der
Messung ist nicht möglich!
$ Nun wird Netzspannung auf die
Prüf-/Netzsteckdose (4) geschaltet. In der LC-
Anzeige erscheint das Symbol "
Anzeige der laufenden Messung. Die Netzspan-
nung an der Prüf-/Netzsteckdose wird mittels
den Symbolen "
230V" (22), "
gezeigt, die Anzeige der Phasenpolarität erfolgt
durch die Anzeige "L N" bzw. "N L" (24).
$ Lesen Sie den Messwert von der LC-Anzeige (5)
ab. Es wird der aufgenommene Verbraucher-
strom und die Netzspannung angezeigt.
$ Mit der Taste "ANZEIGE/ABBRUCH" (12) kann
zwischen der Anzeige des Verbraucherstromes
und der aufgenommenen Leistung (in kVA) um-
geschaltet werden.
Falls gewünscht, speichern Sie den Messwert.
Angezeigte Messergebnisse können Sie mehr-
fach auch während der Messung durch Drü-
cken der Taste SPEICHERN (8) sichern. Hin-
weise zum Speichern von Messwerten siehe
Abschnitt 7.1 und 7.2.
AKTIV
" (26) zur
" (23) an-
