Prüfung von Kaltgeräteleitungen oder Verlängerungsleitungen
Am 0701/0702-Multitester plus lassen sich
'kundenspezifische' Grenzwerte eingeben,
diese werden in der LC-Anzeige mit dem Sym-
bol '*' gekennzeichnet. Zur Eingabe diese
Grenzwerte siehe Abschnitt 7.8.
$ Drücken Sie die Taste "START/STOP" (9). Die
Prüfung wird gestartet, das Symbol "
(26) erscheint im Display.
$ Nun werden nacheinander die vier Prüfschritte
durchgeführt.
1.) Messung des Schutzleiterwiderstandes mit
±200 mA, hier wird in der LC-Anzeige kurz
der Messwert und 'PE1' angezeigt.
2.) Messung des Schutzleiterwiderstandes mit
-200 mA, hier wird in der LC- Anzeige kurz
der Messwert und 'PE2' angezeigt.
3.) Messung des Isolationswiderstandes mit
500 V, hier wird in der LC- Anzeige kurz der
Messwert und 'LnPE' angezeigt.
4.) Prüfung auf Kurzschluss und Leitungs-
unterbrechung von L-N, hier wird in der LC-
Anzeige 'Ln' angezeigt.
$ Nach Ablauf der einzelnen Prüfungen wird das
Gesamtergebnis als 'Gut' oder 'FEHL' angezeigt.
$ Tritt während einer der Prüfschritte ein Fehler
auf, so wird die Prüfung beim fehlerhaften Prüf-
schritt abgebrochen und 'FEHL' angezeigt.
$ Nach dem Ende der Prüfung können die Ergeb-
nisse und Messwerte der einzelnen Prüfschritte
angezeigt werden. Drücken Sie dazu zuerst die
Taste "ANZEIGE/ABBRUCH" (12). Nun können
Sie sich mit den beiden Pfeiltasten (6 oder 7) die
einzelnen Messwerte anzeigen lassen.
46
Die Ergebnisse aller vier Prüfschritte können
durch Drücken der Taste SPEICHERN (8)
gleichzeitig abgespeichert werden. Hinweise
zum Speichern von Messwerten siehe Ab-
schnitt 7.1 und 7.2.
AKTIV
"

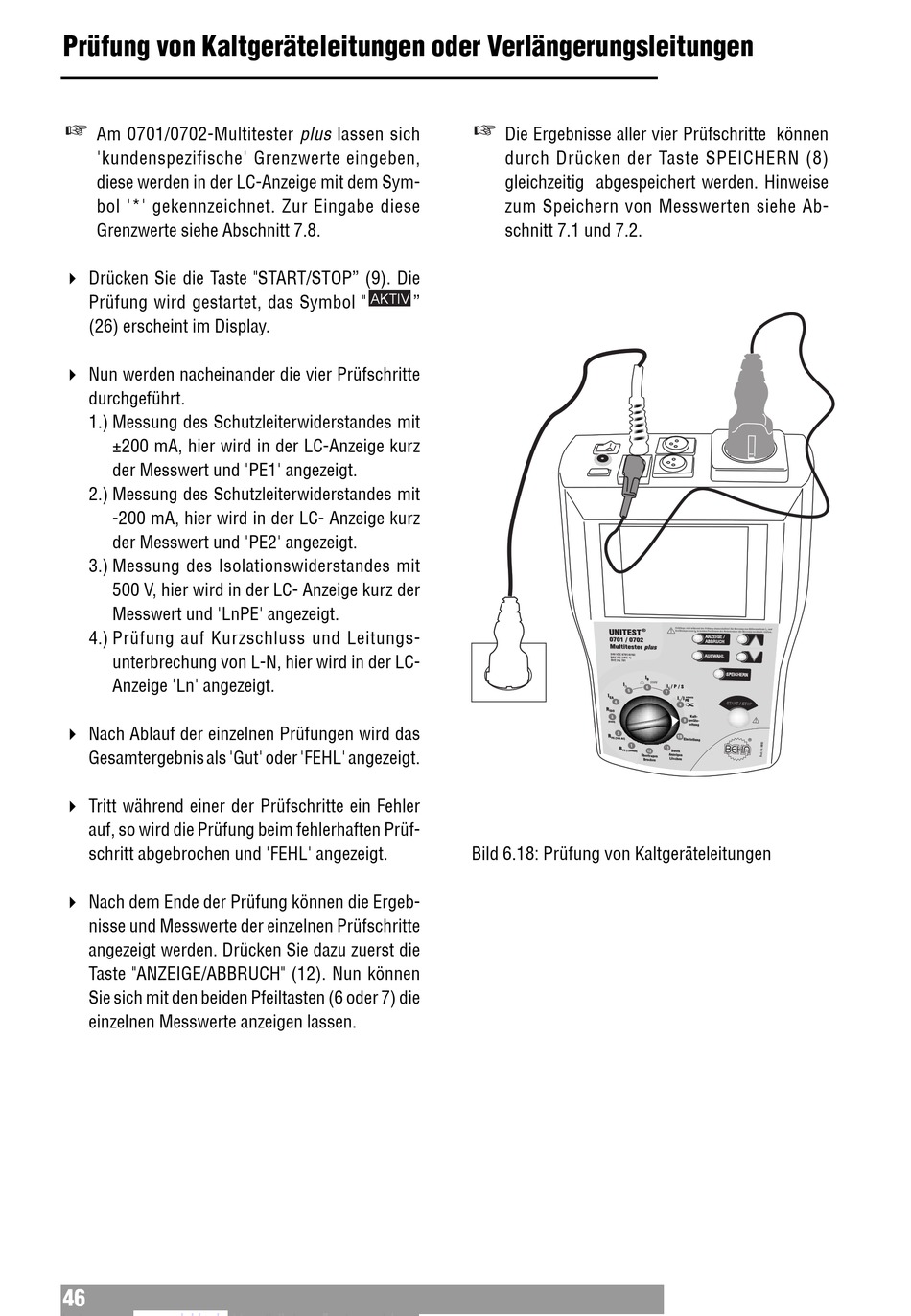

Bild 6.18: Prüfung von Kaltgeräteleitungen
