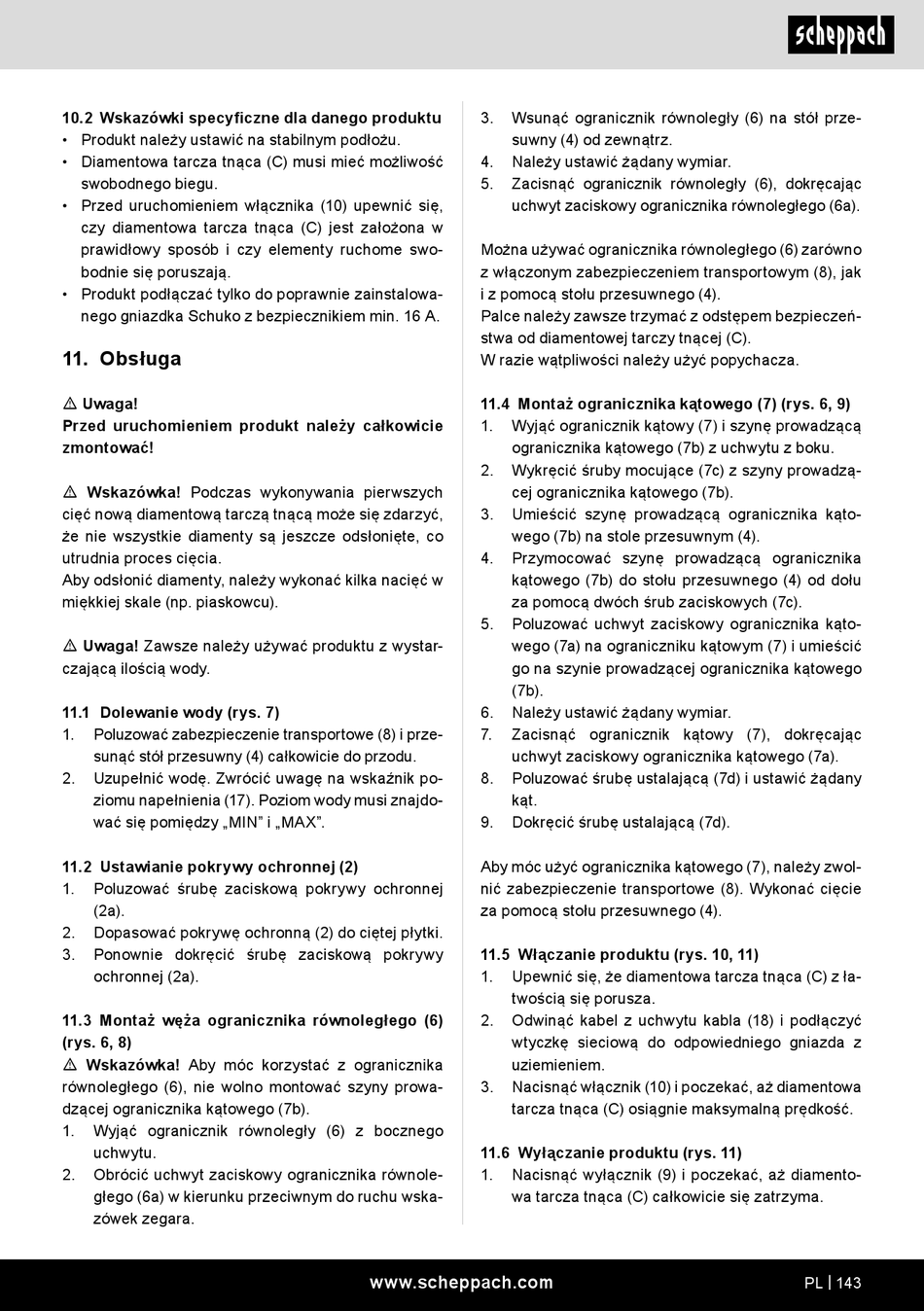

10.2 Wskazówki specyficzne dla danego produktu
• Produkt należy ustawić na stabilnym podłożu.
• Diamentowa tarcza tnąca (C) musi mieć możliwość
swobodnego biegu.
• Przed uruchomieniem włącznika (10) upewnić się,
czy diamentowa tarcza tnąca (C) jest założona w
prawidłowy sposób i czy elementy ruchome swo-
bodnie się poruszają.
• Produkt podłączać tylko do poprawnie zainstalowa-
nego gniazdka Schuko z bezpiecznikiem min. 16 A.
11. Obsługa
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
m Wskazówka! Podczas wykonywania pierwszych
cięć nową diamentową tarczą tnącą może się zdarzyć,
że nie wszystkie diamenty są jeszcze odsłonięte, co
utrudnia proces cięcia.
Aby odsłonić diamenty, należy wykonać kilka nacięć w
miękkiej skale (np. piaskowcu).
m Uwaga! Zawsze należy używać produktu z wystar-
czającą ilością wody.
11.1 Dolewanie wody (rys. 7)
1. Poluzować zabezpieczenie transportowe (8) i prze-
sunąć stół przesuwny (4) całkowicie do przodu.
2. Uzupełnić wodę. Zwrócić uwagę na wskaźnik po-
ziomu napełnienia (17). Poziom wody musi znajdo-
wać się pomiędzy „MIN" i „MAX".
11.2 Ustawianie pokrywy ochronnej (2)
1. Poluzować śrubę zaciskową pokrywy ochronnej
(2a).
2. Dopasować pokrywę ochronną (2) do ciętej płytki.
3. Ponownie dokręcić śrubę zaciskową pokrywy
ochronnej (2a).
11.3 Montaż węża ogranicznika równoległego (6)
(rys. 6, 8)
m Wskazówka! Aby móc korzystać z ogranicznika
równoległego (6), nie wolno montować szyny prowa-
dzącej ogranicznika kątowego (7b).
1. Wyjąć ogranicznik równoległy (6) z bocznego
uchwytu.
2. Obrócić uchwyt zaciskowy ogranicznika równole-
głego (6a) w kierunku przeciwnym do ruchu wska-
zówek zegara.
3. Wsunąć ogranicznik równoległy (6) na stół prze-
suwny (4) od zewnątrz.
4. Należy ustawić żądany wymiar.
5. Zacisnąć ogranicznik równoległy (6), dokręcając
uchwyt zaciskowy ogranicznika równoległego (6a).
Można używać ogranicznika równoległego (6) zarówno
z włączonym zabezpieczeniem transportowym (8), jak
i z pomocą stołu przesuwnego (4).
Palce należy zawsze trzymać z odstępem bezpieczeń-
stwa od diamentowej tarczy tnącej (C).
W razie wątpliwości należy użyć popychacza.
11.4 Montaż ogranicznika kątowego (7) (rys. 6, 9)
1. Wyjąć ogranicznik kątowy (7) i szynę prowadzącą
ogranicznika kątowego (7b) z uchwytu z boku.
2. Wykręcić śruby mocujące (7c) z szyny prowadzą-
cej ogranicznika kątowego (7b).
3. Umieścić szynę prowadzącą ogranicznika kąto-
wego (7b) na stole przesuwnym (4).
4. Przymocować szynę prowadzącą ogranicznika
kątowego (7b) do stołu przesuwnego (4) od dołu
za pomocą dwóch śrub zaciskowych (7c).
5. Poluzować uchwyt zaciskowy ogranicznika kąto-
wego (7a) na ograniczniku kątowym (7) i umieścić
go na szynie prowadzącej ogranicznika kątowego
(7b).
6. Należy ustawić żądany wymiar.
7. Zacisnąć ogranicznik kątowy (7), dokręcając
uchwyt zaciskowy ogranicznika kątowego (7a).
8. Poluzować śrubę ustalającą (7d) i ustawić żądany
kąt.
9. Dokręcić śrubę ustalającą (7d).
Aby móc użyć ogranicznika kątowego (7), należy zwol-
nić zabezpieczenie transportowe (8). Wykonać cięcie
za pomocą stołu przesuwnego (4).
11.5 Włączanie produktu (rys. 10, 11)
1. Upewnić się, że diamentowa tarcza tnąca (C) z ła-
twością się porusza.
2. Odwinąć kabel z uchwytu kabla (18) i podłączyć
wtyczkę sieciową do odpowiedniego gniazda z
uziemieniem.
3. Nacisnąć włącznik (10) i poczekać, aż diamentowa
tarcza tnąca (C) osiągnie maksymalną prędkość.
11.6 Wyłączanie produktu (rys. 11)
1. Nacisnąć wyłącznik (9) i poczekać, aż diamento-
wa tarcza tnąca (C) całkowicie się zatrzyma.
