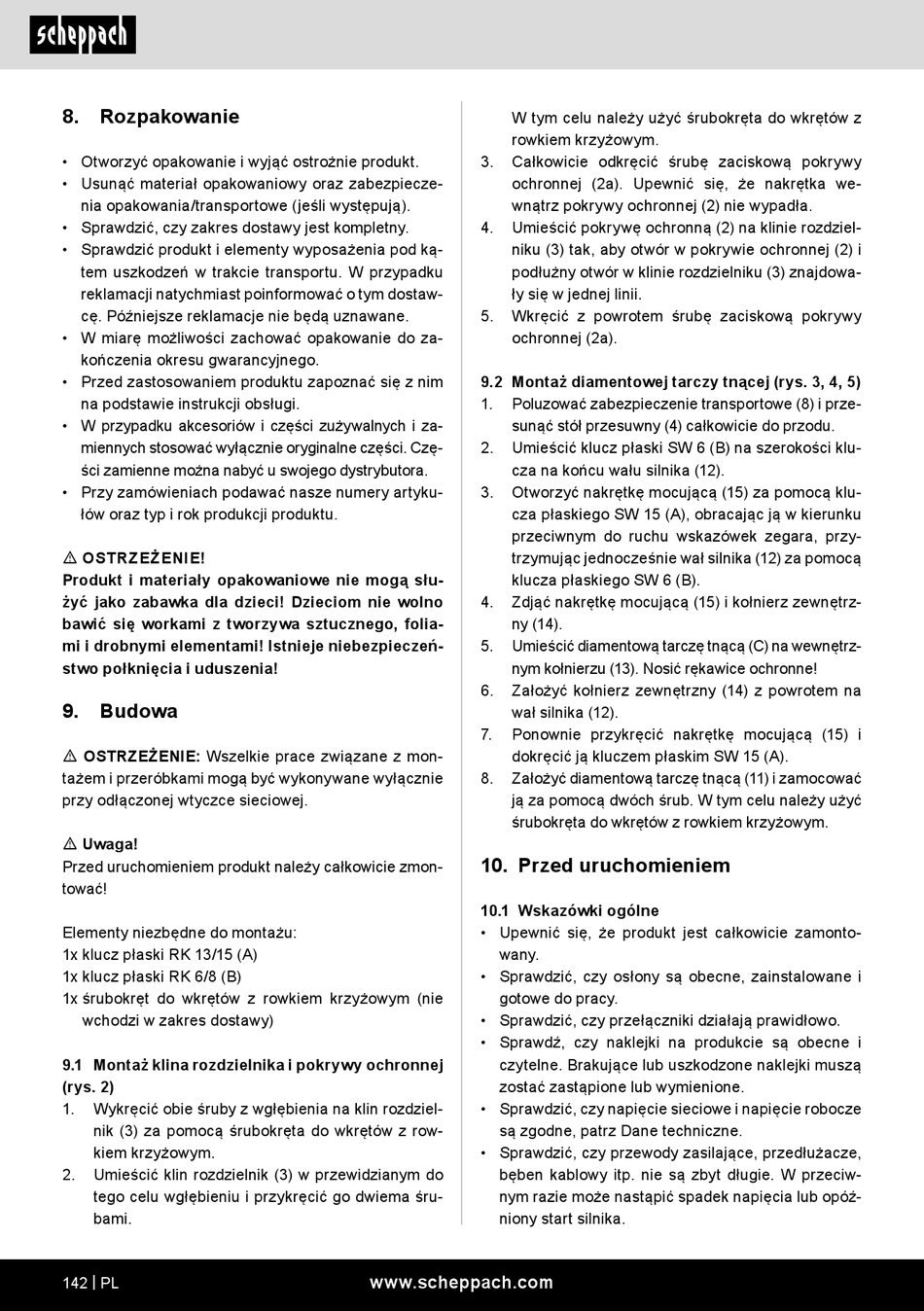

8. Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić produkt i elementy wyposażenia pod ką-
tem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części. Czę-
ści zamienne można nabyć u swojego dystrybutora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Produkt i materiały opakowaniowe nie mogą słu-
żyć jako zabawka dla dzieci! Dzieciom nie wolno
bawić się workami z tworzywa sztucznego, folia-
mi i drobnymi elementami! Istnieje niebezpieczeń-
stwo połknięcia i uduszenia!
9.

Budowa

m OSTRZEŻENIE: Wszelkie prace związane z mon-
tażem i przeróbkami mogą być wykonywane wyłącznie
przy odłączonej wtyczce sieciowej.
m Uwaga!
Przed uruchomieniem produkt należy całkowicie zmon-
tować!
Elementy niezbędne do montażu:
1x klucz płaski RK 13/15 (A)
1x klucz płaski RK 6/8 (B)
1x śrubokręt do wkrętów z rowkiem krzyżowym (nie
wchodzi w zakres dostawy)
9.1 Montaż klina rozdzielnika i pokrywy ochronnej
(rys. 2)
1. Wykręcić obie śruby z wgłębienia na klin rozdziel-
nik (3) za pomocą śrubokręta do wkrętów z row-
kiem krzyżowym.
2. Umieścić klin rozdzielnik (3) w przewidzianym do
tego celu wgłębieniu i przykręcić go dwiema śru-
bami.
142 | PL
W tym celu należy użyć śrubokręta do wkrętów z
rowkiem krzyżowym.
3. Całkowicie odkręcić śrubę zaciskową pokrywy
ochronnej (2a). Upewnić się, że nakrętka we-
wnątrz pokrywy ochronnej (2) nie wypadła.
4. Umieścić pokrywę ochronną (2) na klinie rozdziel-
niku (3) tak, aby otwór w pokrywie ochronnej (2) i
podłużny otwór w klinie rozdzielniku (3) znajdowa-
ły się w jednej linii.
5. Wkręcić z powrotem śrubę zaciskową pokrywy
ochronnej (2a).
9.2 Montaż diamentowej tarczy tnącej (rys. 3, 4, 5)
1. Poluzować zabezpieczenie transportowe (8) i prze-
sunąć stół przesuwny (4) całkowicie do przodu.
2. Umieścić klucz płaski SW 6 (B) na szerokości klu-
cza na końcu wału silnika (12).
3. Otworzyć nakrętkę mocującą (15) za pomocą klu-
cza płaskiego SW 15 (A), obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara, przy-
trzymując jednocześnie wał silnika (12) za pomocą
klucza płaskiego SW 6 (B).
4. Zdjąć nakrętkę mocującą (15) i kołnierz zewnętrz-
ny (14).
5. Umieścić diamentową tarczę tnącą (C) na wewnętrz-
nym kołnierzu (13). Nosić rękawice ochronne!
6. Założyć kołnierz zewnętrzny (14) z powrotem na
wał silnika (12).
7. Ponownie przykręcić nakrętkę mocującą (15) i
dokręcić ją kluczem płaskim SW 15 (A).
8. Założyć diamentową tarczę tnącą (11) i zamocować
ją za pomocą dwóch śrub. W tym celu należy użyć
śrubokręta do wkrętów z rowkiem krzyżowym.

10. Przed uruchomieniem

10.1 Wskazówki ogólne
• Upewnić się, że produkt jest całkowicie zamonto-
wany.
• Sprawdzić, czy osłony są obecne, zainstalowane i
gotowe do pracy.
• Sprawdzić, czy przełączniki działają prawidłowo.
• Sprawdź, czy naklejki na produkcie są obecne i
czytelne. Brakujące lub uszkodzone naklejki muszą
zostać zastąpione lub wymienione.
• Sprawdzić, czy napięcie sieciowe i napięcie robocze
są zgodne, patrz Dane techniczne.
• Sprawdzić, czy przewody zasilające, przedłużacze,
bęben kablowy itp. nie są zbyt długie. W przeciw-
nym razie może nastąpić spadek napięcia lub opóź-
niony start silnika.
