GRAPHITE 59G265 Originalanleitung Seite 45

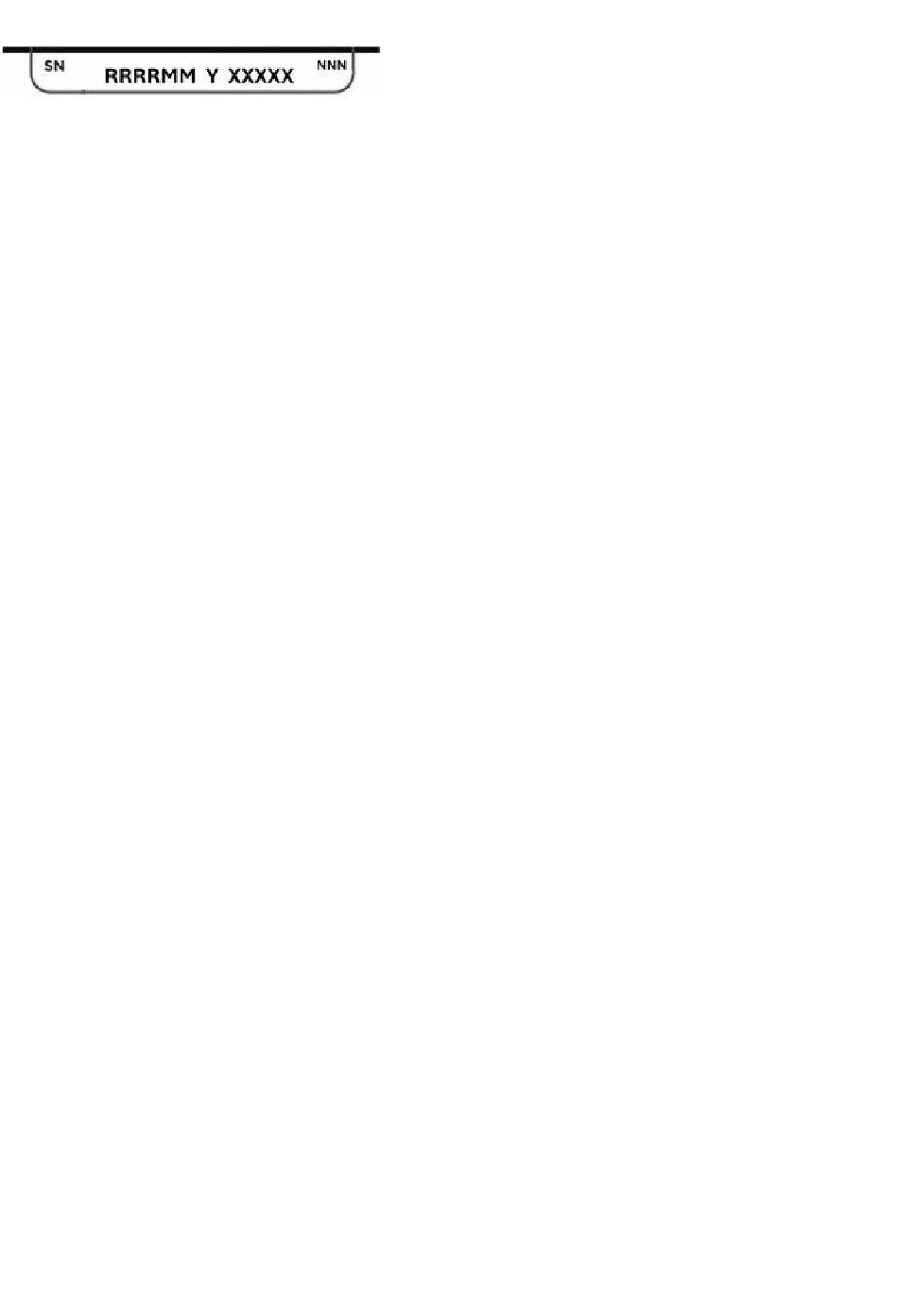

RRRR -leto izdelave
MM -mesec proizvodnje
Y -dodatna oznaka
-serijska številka
XXXXX
NNN -dodatna oznaka
KONSTRUKCIJA IN UPORABA
Brusilnik za omet je ročno električno orodje, ki ga poganja
enofazni komutatorski motor. Brusilnik je namenjen suhemu
površinskemu brušenju sten in drugih površin, prekritih z
mavčnimi ploščami. Gibljivo varovalo delovnega diska brusilnika
se popolnoma prilega vsaki stenski površini. Konstrukcija
brusilnika ima sistem, ki omogoča priključitev na zunanji sistem
za odsesavanje prahu (npr. vrečko za prah, sesalnik), ki mora biti
med delovanjem priključen. Področja uporabe so izvajanje
obnovitvenih in gradbenih del ter vsa dela na področju samostojne
ljubiteljske dejavnosti (DIY).
Brusilnik se sme uporabljati samo s priključenim
sistemom za odsesavanje prahu, npr. vrečko za prah
ali delavniškim sesalnikom, primernim za odsesavanje
mavčnega prahu.
OPIS GRAFIČNIH STRANI
Naslednje številčenje se nanaša na sestavne dele stroja, ki so
prikazani na grafičnih straneh tega priročnika.
1. Podaljševalna cev
2.Podaljševalni ročaj
3.Podaljševalna cev brusilnika
4.Napajalni kabel
5.Podaljševalni blok
6.Glavni ročaj
7.Stikalo
8.Regulator hitrosti
9.Zložljivi sklep brusilnika
10.Dodatni sprednji ročaj
11.Prilagodljiva cev za odsesavanje prahu
12.Motor
13.Upravljanje sesanja
14.LED osvetlitev
15.Pokrov brusilnega kolesa
* Med ilustracijo in izdelkom lahko pride do razlik.
DODATKI IN OPREMA
• Brusilnik
• Fleksibilna sesalna cev
• Gumijaste blazinice
• Ročaj dodatne dolžine
• Brusilne plošče (različne zrnatosti)
• Posebni šestkotni ključ
• Vrečka za prah
• Torba za prenašanje
• Tehnična dokumentacija
• Redukcijska šoba
PRIPRAVA NA DELO
MONTAŽA DODATNEGA ROČAJA
Priporočamo uporabo pomožnega ročaja za brusilnik. Pomožni ročaj se
namesti v odprtino na sliki 1. C3 v ročaju brusilnika, slika 1. C1.
Podaljšek se zaklene tako, da se zaklene z zaklepnim mehanizmom na sliki 1. C2.
Brusilnik med delom držite z obema rokama (tudi z uporabo pomožnega
ročaja), manjša je nevarnost izgube nadzora nad strojem.
NASTAVEK ZA BRUSNI PAPIR
Brusilnik ima delovni disk s tako imenovanim "Velcro" pritrdiščem, ki omogoča
enostavno in hitro menjavo brusnega papirja v obeh oblikah brusilnega
diska.
• Brusni papir približajte brusnemu krožniku tako, da se njegove luknje
poravnajo z luknjami na brusnem krožniku Slika E2, in ga pritisnite, da
zagotovite učinkovito odsesavanje prahu.
• Če želite odstraniti brusni papir, ga nagnite na eno stran in nato
potegnite.
Uporabite perforiran brusni papir, tako da lahko prah skozi
luknje v delovnem krožniku doseže sistem za odsesavanje
prahu. Pred vsakokratno menjavo brusnega papirja očistite
delovni disk tako, da z njega odstranite prah in morebitne
nečistoče, na primer s krtačo ali čopičem.
ODSESAVANJE PRAHU
• Konec sesalne cevi vstavite v odprtino za odsesavanje prahu sl.
C3 ali sl. A1, če uporabljate podaljšek.
• Drugi konec priložene sesalne cevi priključite na sesalni sistem, kot
je delavniški sesalnik ali vreča za prah (priložena).
PRILAGAJANJE SESALNE MOČI
S sesalno moč nastavite tako, da vrtite gumb v levo ali desno, obr.
E1.
DELOVANJE / NASTAVITVE
Napetost električnega omrežja mora ustrezati napetosti, ki je
navedena na tipski ploščici brusilnika.
• Vklop - pritisnite gumb za vklop/izklop obr. A7. Izklop - sprostite
pritisk na gumb za vklop obr. A7.
Blokiranje stikala (neprekinjeno delovanje)
Vklop:
• Pritisnite gumb stikala sl. A7 in ga držite v tem položaju.
• Pritisnite stikalni gumb obr. A7 za zaklep za neprekinjeno
delovanje.
• Sprostite pritisk na stikalni gumb fig. A7.
Izklop:
• Pritisnite in sprostite pritisk na stikalni gumb obr. A7.
NASTAVITEV HITROSTI
Na ohišju brusilnika je gumb za nastavitev hitrosti, obr. A8. Hitrost se
izbere po potrebi (odvisno od uporabljenega brusnega papirja, trdote
obdelovanega materiala, vrste dela itd.) Z vrtenjem gumba za regulacijo
hitrosti na sliki A8 povečate ali zmanjšate hitrost delovnega krožnika .
BRUŠENJE
Obdelane površine morajo biti suhe in brez tujkov, kot so
vijaki, žeblji, sorniki itd.
Brusilnik trdno držite z obema rokama.
1 kos.
• Vključite brusilnik in počakajte, da delovni disk doseže največjo
1 kos.
hitrost.
2 kosa.
• Celotno površino delovnega diska nanesite na delovno površino
1 kos.
(premično varovalo delovnega diska se bo samodejno prilagodilo
6 kosov.
površini).
1 kos.
• Z zmernim pritiskom premikajte brusilnik po delovni površini v
1 kos.
krožnih gibih ali izmenično v prečni in vzdolžni smeri.
1 kos.
• Prevelik pritisk ne vpliva na večjo zmogljivost b r u š e n j a ,
3 kosi.
lahko pa povzroči hitrejšo obrabo brusilnih komponent in brusnega
1 kos.
papirja.
• Če med delovanjem delovni disk odmaknete od b r u s i l n e
površine, bo prah uhajal zunaj stroja in s tem v delovno območje.
• Uspešnost in kakovost brušene površine sta v veliki meri odvisni od
vrste uporabljenega brusnega papirja in kontaktnega pritiska.
Vrsto brusnega papirja je najbolje izbrati poskusno.
• Po končanem brušenju zmanjšajte pritisk na brusilnik in izklopite
motor.
• Brusni papir zamenjajte, ko je obrabljen.
• Uporabljajte občasne prekinitve.
Brusilnika ne zaženite, ko je disk prislonjen ob delovno
površino.
LED OSVETLITEV
Brusilnik je opremljen z LED-osvetlitvijo sl. B3, ki omogoča lažje
iskanje nepravilnosti na brušeni steni. Ko je osvetlitev sl. B3
vklopljena in osvetljuje delovno površino, so vidne vse nepravilnosti
