GRAPHITE 59G265 Originalanleitung Seite 31

• Do místnosti, ve které se bruskou brousí sádra, by neměly
vstupovat cizí osoby. V takové místnosti by také neměli jíst nebo
pít.
• Bruska nesmí být provozována za mokra.
• Napájecí kabel stroje vždy udržujte mimo dosah pohyblivých částí
brusky.
Dojde-li během provozu k poškození napájecího kabelu, ihned jej
odpojte od napájení. PŘED ODPOJENÍM NAPÁJECÍHO ZDROJE
SE NAPÁJECÍHO KABELU NEDOTÝKEJTE.
• UPOZORNĚNÍ. Po vypnutí motoru se pracovní kotouč stále otáčí.
• Vysunutý napájecí kabel udržujte mimo dosah pracovního
kotouče.
• Nedovolte, aby brusku obsluhovaly děti nebo osoby, které
nejsou seznámeny s návodem k obsluze.
• UPOZORNĚNÍ. Za nehody nebo nebezpečí, které vzniknou jiným
osobám nebo životnímu prostředí, odpovídá obsluha nebo
uživatel.
Vytáhněte zástrčku ze síťové zásuvky:
• Pokaždé, když se vzdálíte od spotřebiče;
• před kontrolou, čištěním nebo opravou stroje;
• Opravy brusky smí provádět pouze oprávněné osoby.
• Používejte pouze náhradní díly doporučené výrobcem.
ÚDRŽBA A SKLADOVÁNÍ
• Provádějte údržbu všech součástí, abyste měli jistotu, že bruska
bude bezpečně fungovat.
• Po každé práci vyčistěte chladicí otvory motoru, abyste zabránili
přehřátí stroje.
• Opotřebované nebo poškozené díly vyměňte, aby byla
zachována bezpečnost.
• Chraňte brusku před vlhkostí.
• Uchovávejte mimo dosah dětí.
• Používejte správný typ brusného papíru.
UPOZORNĚNÍ: Stroj je určen pro použití v interiéru.
I přes ve své podstatě bezpečnou konstrukci, použití
bezpečnostních opatření a dalších ochranných opatření vždy
existuje zbytkové riziko zranění při práci.

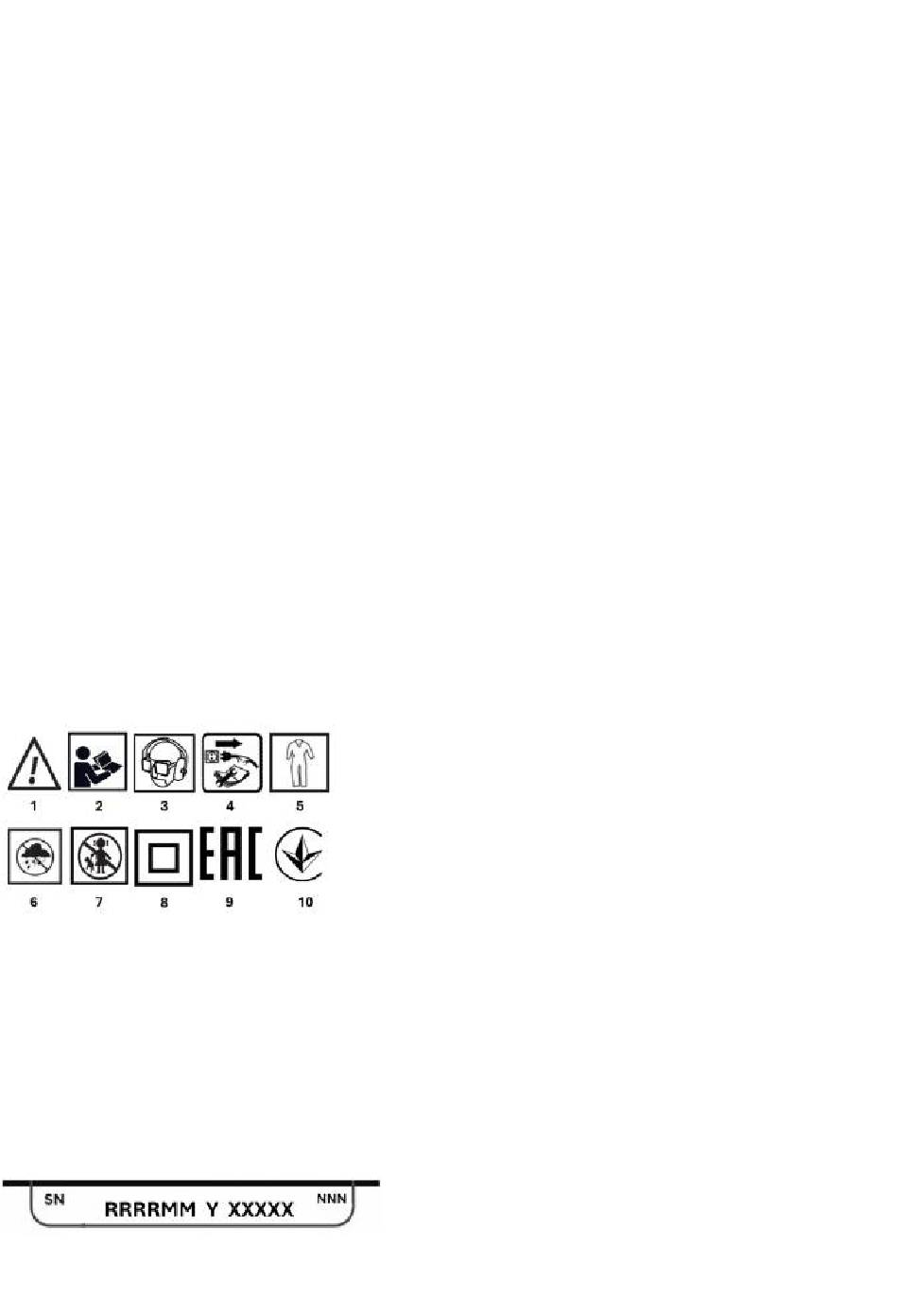

VYSVĚTLENÍ POUŽITÝCH PIKTOGRAMŮ.
1. Upozornění Dodržujte zvláštní bezpečnostní opatření
2.Přečtěte si návod k obsluze, dodržujte v něm obsažená
upozornění a bezpečnostní podmínky!
3.Používejte osobní ochranné pomůcky (ochranné brýle,
ochranu sluchu, protiprachovou masku).
4.Před údržbou nebo opravou odpojte napájecí kabel ze
zásuvky.
5.Noste ochranný oděv
6.Chraňte před vlhkostí
7.Zabraňte přístupu dětí k nářadí
8.Nářadí s izolací druhé třídy
9.Certifikační značka EAC.
10.Certifikační značka ukrajinského trhu.
OZNAČENÍ NA NÁŘADÍ
-rok výroby
RRRR
-měsíc výroby
MM
-dodatečná značka
Y
-sériové číslo
XXXXX
-dodatečné označení
NNN
KONSTRUKCE A POUŽITÍ
Bruska na omítku je ruční elektrické nářadí poháněné
jednofázovým komutátorovým motorem. Bruska je určena k
broušení stěn a jiných povrchů pokrytých sádrokartonem z a
sucha. Pohyblivý kryt pracovního kotouče brusky se dokonale
přizpůsobí jakémukoli povrchu stěny. Konstrukce brusky má
systém, který umožňuje její připojení k externímu systému
odsávání prachu (např. prachový sáček, vysavač), který musí být
během provozu připojen. Oblasti použití jsou provádění
renovačních a stavebních prací a veškeré práce v oblasti
samostatné amatérské činnosti (kutilství).
Bruska se smí používat pouze s připojeným systémem
odsávání prachu, např. sáčkem na prach nebo
dílenským vysavačem
sádrového prachu.
POPIS GRAFICKÝCH STRÁNEK
Následující číslování se týká součástí stroje zobrazených na
grafických stránkách tohoto návodu.
1. Prodlužovací trubka
2.Prodlužovací rukojeť
3.Prodlužovací trubka brusky
4.Napájecí kabel
5.Prodlužovací blok
6.Hlavní rukojeť
7.Vypínač
8.Regulátor otáček
9.Sklopný kloub brusky
10.Přídavná přední rukojeť
11.Pružná trubka pro odsávání prachu
12.Motor
13.Ovládání odsávání
14.LED osvětlení
15.Kryt brusného kotouče
* Mohou se vyskytnout rozdíly mezi vyobrazením a výrobkem.
PŘÍSLUŠENSTVÍ A VYBAVENÍ
• Bruska
• Pružná sací hadice
• Gumové podložky
• Extra dlouhá rukojeť
• Brusné listy (různé zrnitosti)
• Speciální šestihranný klíč
• Sáček na prach
• Přenosná taška
• Technická dokumentace
• Redukční tryska
PŘÍPRAVA PRO PRÁCI
MONTÁŽ PŘÍDAVNÉ RUKOJETI
Doporučujeme použít pomocnou rukojeť brusky. Pomocná rukojeť se
instaluje do otvoru obr. C3 v rukojeti brusky obr. C1. Přídavná rukojeť je
zajištěna na svém místě zajištěním přídavné rukojeti pomocí pojistného
mechanismu obr. C2. Při práci držte brusku oběma rukama (také pomocí
pomocné rukojeti), je menší riziko ztráty kontroly nad strojem.
NÁSTAVEC NA BRUSNÝ PAPÍR
Bruska má pracovní kotouč s tzv. suchým zipem, který umožňuje snadnou a
rychlou výměnu brusného papíru v obou tvarech brusného kotouče.
• Přibližte brusný papír k brusnému kotouči tak, aby se jeho otvory
shodovaly s otvory na brusném kotouči obr. E2, a přitlačte jej, abyste
zajistili účinné odsávání prachu.
• Chcete-li brusný papír vyjmout, nakloněte jej na jednu stranu a poté
vytáhněte.
Používejte perforovaný brusný papír, aby se prach mohl
dostat do systému odsávání prachu přes otvory v pracovním
kotouči. Před každou výměnou brusného papíru vyčistěte
31
vhodným pro odsávání
1 ks: 1 ks: 1.
1 ks.
2 ks
1 ks.
6 ks
1 ks.
1 ks.
1 ks
3 ks
1 ks
