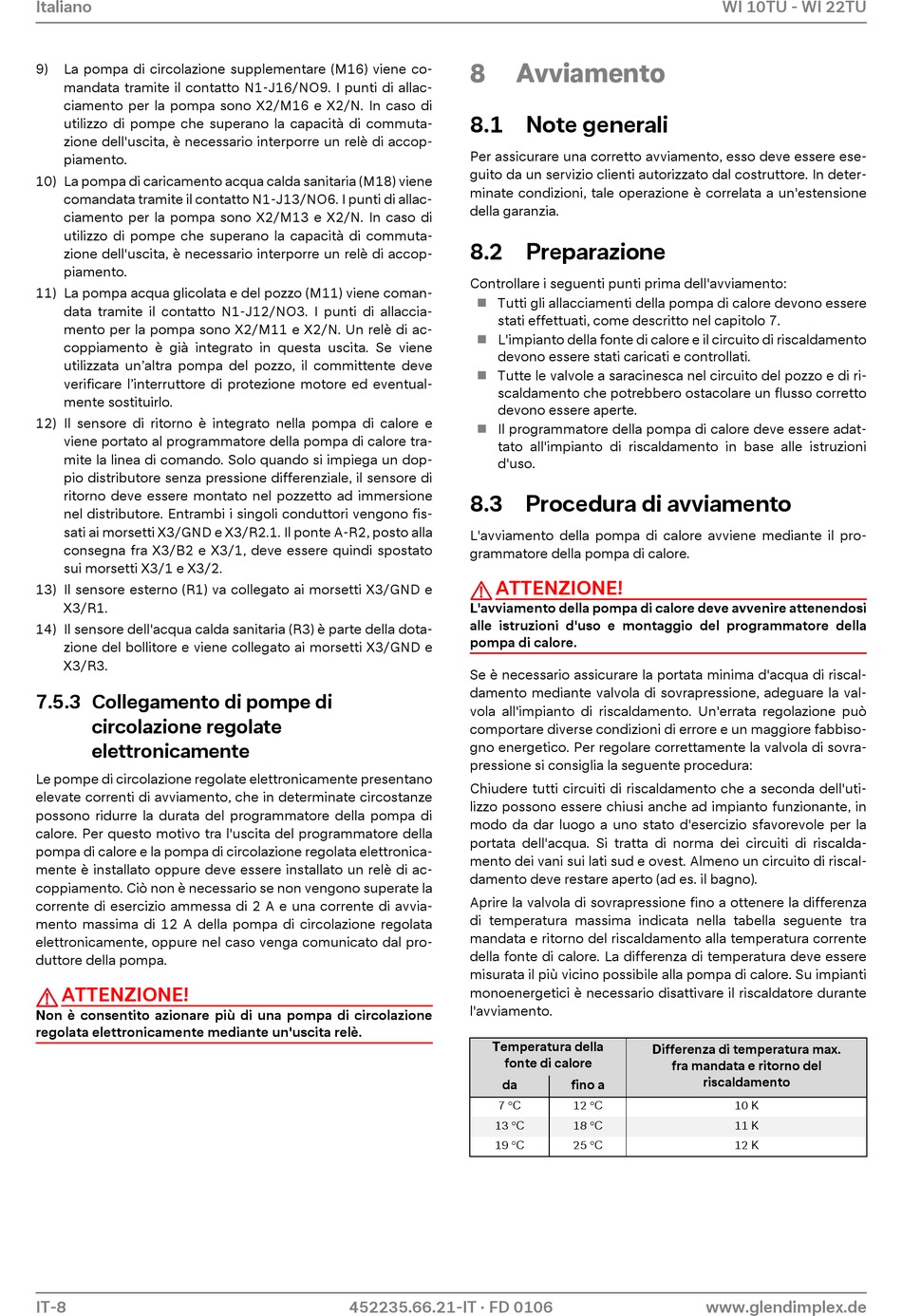

Italiano
9) La pompa di circolazione supplementare (M16) viene co-
mandata tramite il contatto N1-J16/NO9. I punti di allac-
ciamento per la pompa sono X2/M16 e X2/N. In caso di
utilizzo di pompe che superano la capacità di commuta-
zione dell'uscita, è necessario interporre un relè di accop-
piamento.
10) La pompa di caricamento acqua calda sanitaria (M18) viene
comandata tramite il contatto N1-J13/NO6. I punti di allac-
ciamento per la pompa sono X2/M13 e X2/N. In caso di
utilizzo di pompe che superano la capacità di commuta-
zione dell'uscita, è necessario interporre un relè di accop-
piamento.
11) La pompa acqua glicolata e del pozzo (M11) viene coman-
data tramite il contatto N1-J12/NO3. I punti di allaccia-
mento per la pompa sono X2/M11 e X2/N. Un relè di ac-
coppiamento è già integrato in questa uscita. Se viene
utilizzata un'altra pompa del pozzo, il committente deve
verificare l'interruttore di protezione motore ed eventual-
mente sostituirlo.
12) Il sensore di ritorno è integrato nella pompa di calore e
viene portato al programmatore della pompa di calore tra-
mite la linea di comando. Solo quando si impiega un dop-
pio distributore senza pressione differenziale, il sensore di
ritorno deve essere montato nel pozzetto ad immersione
nel distributore. Entrambi i singoli conduttori vengono fis-
sati ai morsetti X3/GND e X3/R2.1. Il ponte A-R2, posto alla
consegna fra X3/B2 e X3/1, deve essere quindi spostato
sui morsetti X3/1 e X3/2.
13) Il sensore esterno (R1) va collegato ai morsetti X3/GND e
X3/R1.
14) Il sensore dell'acqua calda sanitaria (R3) è parte della dota-
zione del bollitore e viene collegato ai morsetti X3/GND e
X3/R3.
7.5.3 Collegamento di pompe di
circolazione regolate
elettronicamente
Le pompe di circolazione regolate elettronicamente presentano
elevate correnti di avviamento, che in determinate circostanze
possono ridurre la durata del programmatore della pompa di
calore. Per questo motivo tra l'uscita del programmatore della
pompa di calore e la pompa di circolazione regolata elettronica-
mente è installato oppure deve essere installato un relè di ac-
coppiamento. Ciò non è necessario se non vengono superate la
corrente di esercizio ammessa di 2 A e una corrente di avvia-
mento massima di 12 A della pompa di circolazione regolata
elettronicamente, oppure nel caso venga comunicato dal pro-
duttore della pompa.
ATTENZIONE!
Non è consentito azionare più di una pompa di circolazione
regolata elettronicamente mediante un'uscita relè.
IT-8
8

Avviamento

8.1 Note generali

Per assicurare una corretto avviamento, esso deve essere ese-
guito da un servizio clienti autorizzato dal costruttore. In deter-
minate condizioni, tale operazione è correlata a un'estensione
della garanzia.

8.2 Preparazione

Controllare i seguenti punti prima dell'avviamento:
Tutti gli allacciamenti della pompa di calore devono essere

stati effettuati, come descritto nel capitolo 7.
L'impianto della fonte di calore e il circuito di riscaldamento

devono essere stati caricati e controllati.
 Tutte le valvole a saracinesca nel circuito del pozzo e di ri-
scaldamento che potrebbero ostacolare un flusso corretto
devono essere aperte.
Il programmatore della pompa di calore deve essere adat-

tato all'impianto di riscaldamento in base alle istruzioni
d'uso.

8.3 Procedura di avviamento

L'avviamento della pompa di calore avviene mediante il pro-
grammatore della pompa di calore.
ATTENZIONE!
L'avviamento della pompa di calore deve avvenire attenendosi
alle istruzioni d'uso e montaggio del programmatore della
pompa di calore.
Se è necessario assicurare la portata minima d'acqua di riscal-
damento mediante valvola di sovrapressione, adeguare la val-
vola all'impianto di riscaldamento. Un'errata regolazione può
comportare diverse condizioni di errore e un maggiore fabbiso-
gno energetico. Per regolare correttamente la valvola di sovra-
pressione si consiglia la seguente procedura:
Chiudere tutti circuiti di riscaldamento che a seconda dell'uti-
lizzo possono essere chiusi anche ad impianto funzionante, in
modo da dar luogo a uno stato d'esercizio sfavorevole per la
portata dell'acqua. Si tratta di norma dei circuiti di riscalda-
mento dei vani sui lati sud e ovest. Almeno un circuito di riscal-
damento deve restare aperto (ad es. il bagno).
Aprire la valvola di sovrapressione fino a ottenere la differenza
di temperatura massima indicata nella tabella seguente tra
mandata e ritorno del riscaldamento alla temperatura corrente
della fonte di calore. La differenza di temperatura deve essere
misurata il più vicino possibile alla pompa di calore. Su impianti
monoenergetici è necessario disattivare il riscaldatore durante
l'avviamento.
Temperatura della
fonte di calore
da
7 °C
13 °C
19 °C
452235.66.21-IT · FD 0106
WI 10TU - WI 22TU
Differenza di temperatura max.
fra mandata e ritorno del
riscaldamento
fino a
12 °C 10 K
18 °C 11 K
25 °C 12 K
