Ú Hinweis:
Das NMEA 2000-Netzkabel darf nicht mit denselben Anschlüssen wie die
Starterbatterien, der Autopilot-Computer, die Ruderdruckvorrichtung oder anderen
Geräten mit hohem Strombedarf verbunden werden.

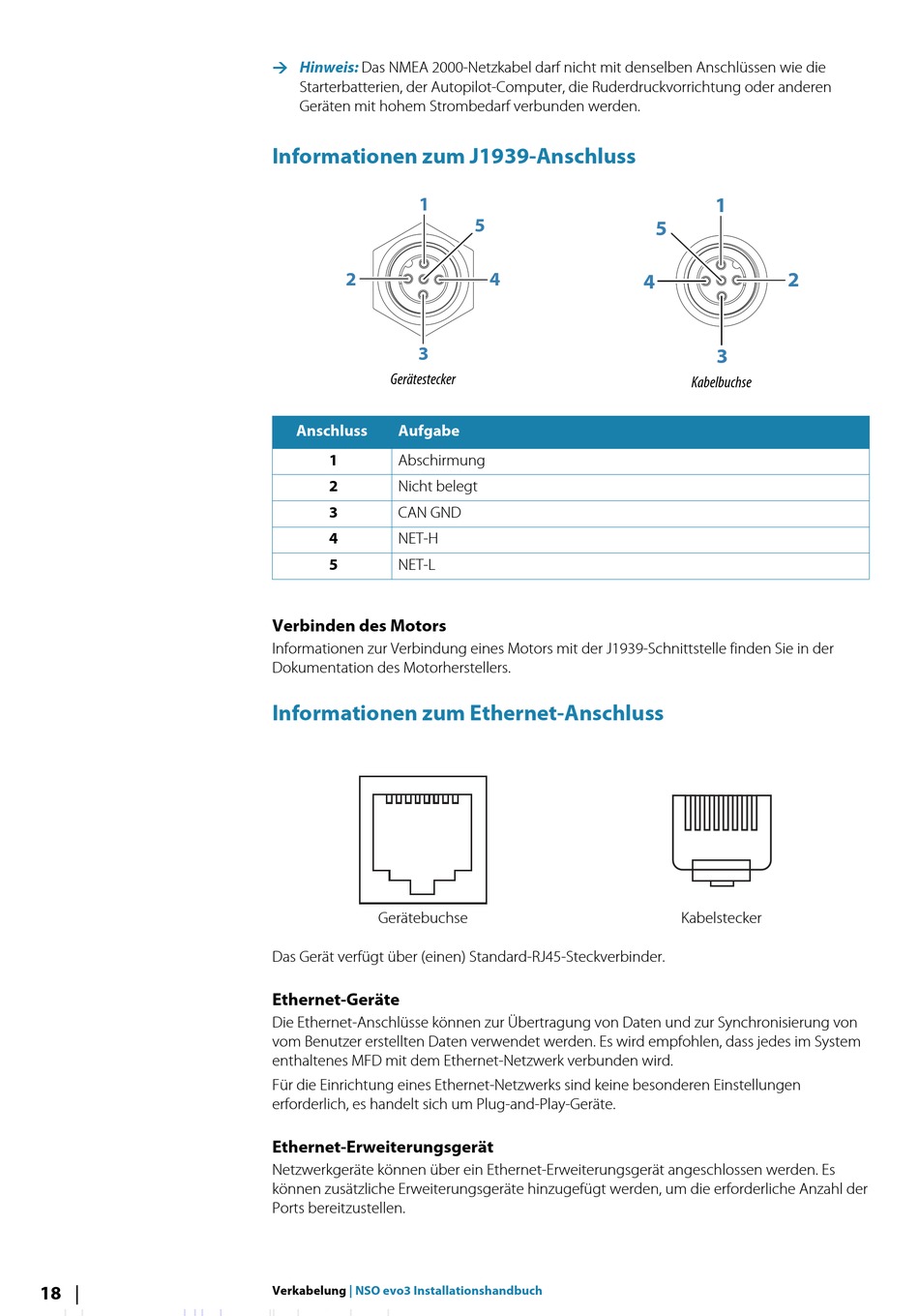

Informationen zum J1939-Anschluss

1
2
3
Gerätestecker
Anschluss Aufgabe
1
Abschirmung
2
Nicht belegt
3
CAN GND
4
NET-H
5
NET-L
Verbinden des Motors
Informationen zur Verbindung eines Motors mit der J1939-Schnittstelle finden Sie in der
Dokumentation des Motorherstellers.

Informationen zum Ethernet-Anschluss

Gerätebuchse
Das Gerät verfügt über (einen) Standard-RJ45-Steckverbinder.
Ethernet-Geräte
Die Ethernet-Anschlüsse können zur Übertragung von Daten und zur Synchronisierung von
vom Benutzer erstellten Daten verwendet werden. Es wird empfohlen, dass jedes im System
enthaltenes MFD mit dem Ethernet-Netzwerk verbunden wird.
Für die Einrichtung eines Ethernet-Netzwerks sind keine besonderen Einstellungen
erforderlich, es handelt sich um Plug-and-Play-Geräte.
Ethernet-Erweiterungsgerät
Netzwerkgeräte können über ein Ethernet-Erweiterungsgerät angeschlossen werden. Es
können zusätzliche Erweiterungsgeräte hinzugefügt werden, um die erforderliche Anzahl der
Ports bereitzustellen.
Verkabelung | NSO evo3 Installationshandbuch
5
4
4
1
5
2
3
Kabelbuchse
Kabelstecker
