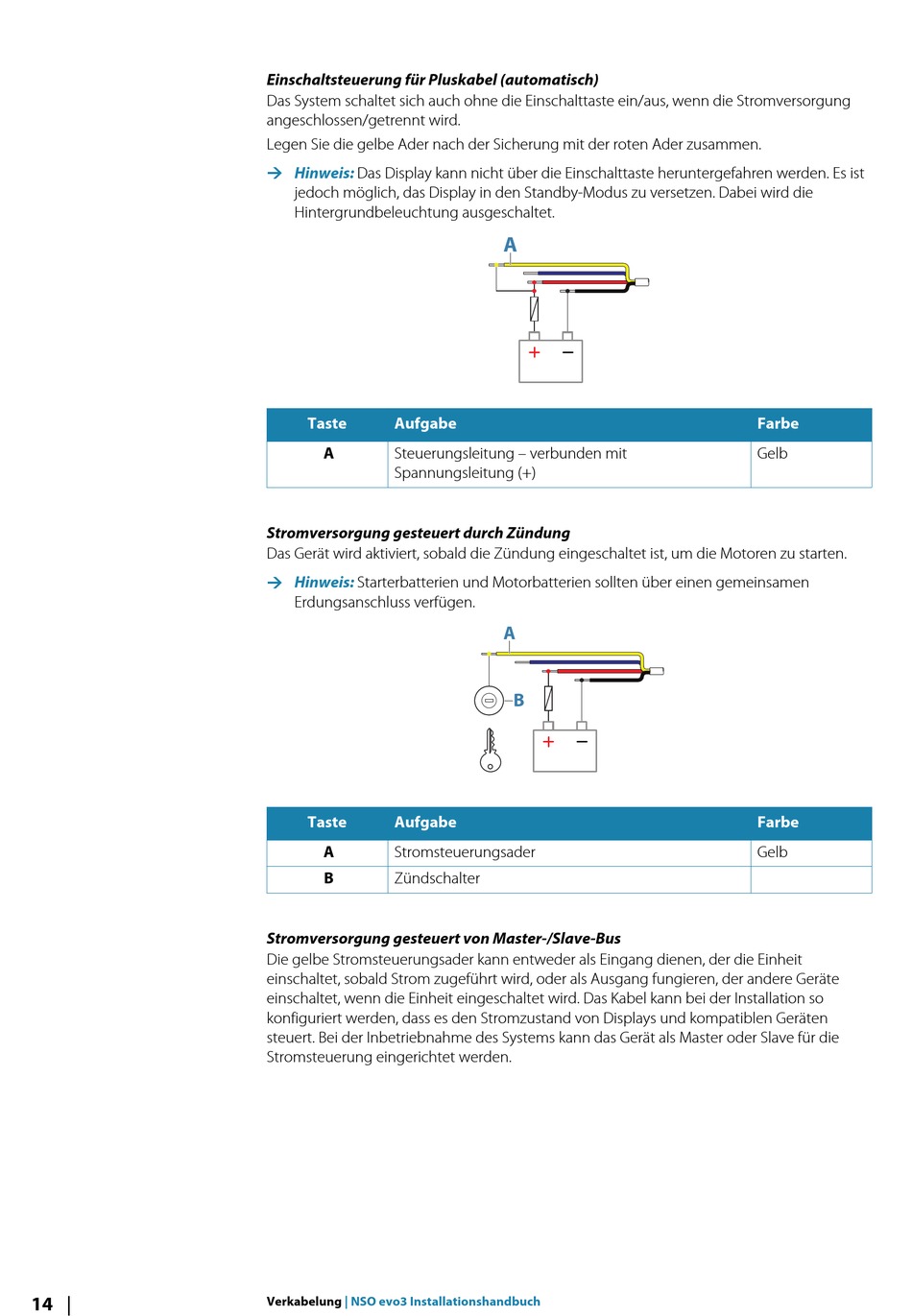

Simrad NSO evo3 Installationshandbuch Seite 14

14
Einschaltsteuerung für Pluskabel (automatisch)
Das System schaltet sich auch ohne die Einschalttaste ein/aus, wenn die Stromversorgung
angeschlossen/getrennt wird.
Legen Sie die gelbe Ader nach der Sicherung mit der roten Ader zusammen.
Ú Hinweis:
Das Display kann nicht über die Einschalttaste heruntergefahren werden. Es ist
jedoch möglich, das Display in den Standby-Modus zu versetzen. Dabei wird die
Hintergrundbeleuchtung ausgeschaltet.
Taste Aufgabe
A
Steuerungsleitung – verbunden mit
Spannungsleitung (+)
Stromversorgung gesteuert durch Zündung
Das Gerät wird aktiviert, sobald die Zündung eingeschaltet ist, um die Motoren zu starten.
Ú Hinweis:
Starterbatterien und Motorbatterien sollten über einen gemeinsamen
Erdungsanschluss verfügen.
Taste Aufgabe
A
Stromsteuerungsader
B
Zündschalter
Stromversorgung gesteuert von Master-/Slave-Bus
Die gelbe Stromsteuerungsader kann entweder als Eingang dienen, der die Einheit
einschaltet, sobald Strom zugeführt wird, oder als Ausgang fungieren, der andere Geräte
einschaltet, wenn die Einheit eingeschaltet wird. Das Kabel kann bei der Installation so
konfiguriert werden, dass es den Stromzustand von Displays und kompatiblen Geräten
steuert. Bei der Inbetriebnahme des Systems kann das Gerät als Master oder Slave für die
Stromsteuerung eingerichtet werden.
Verkabelung | NSO evo3 Installationshandbuch
A
A
B
Farbe
Gelb
Farbe
Gelb
