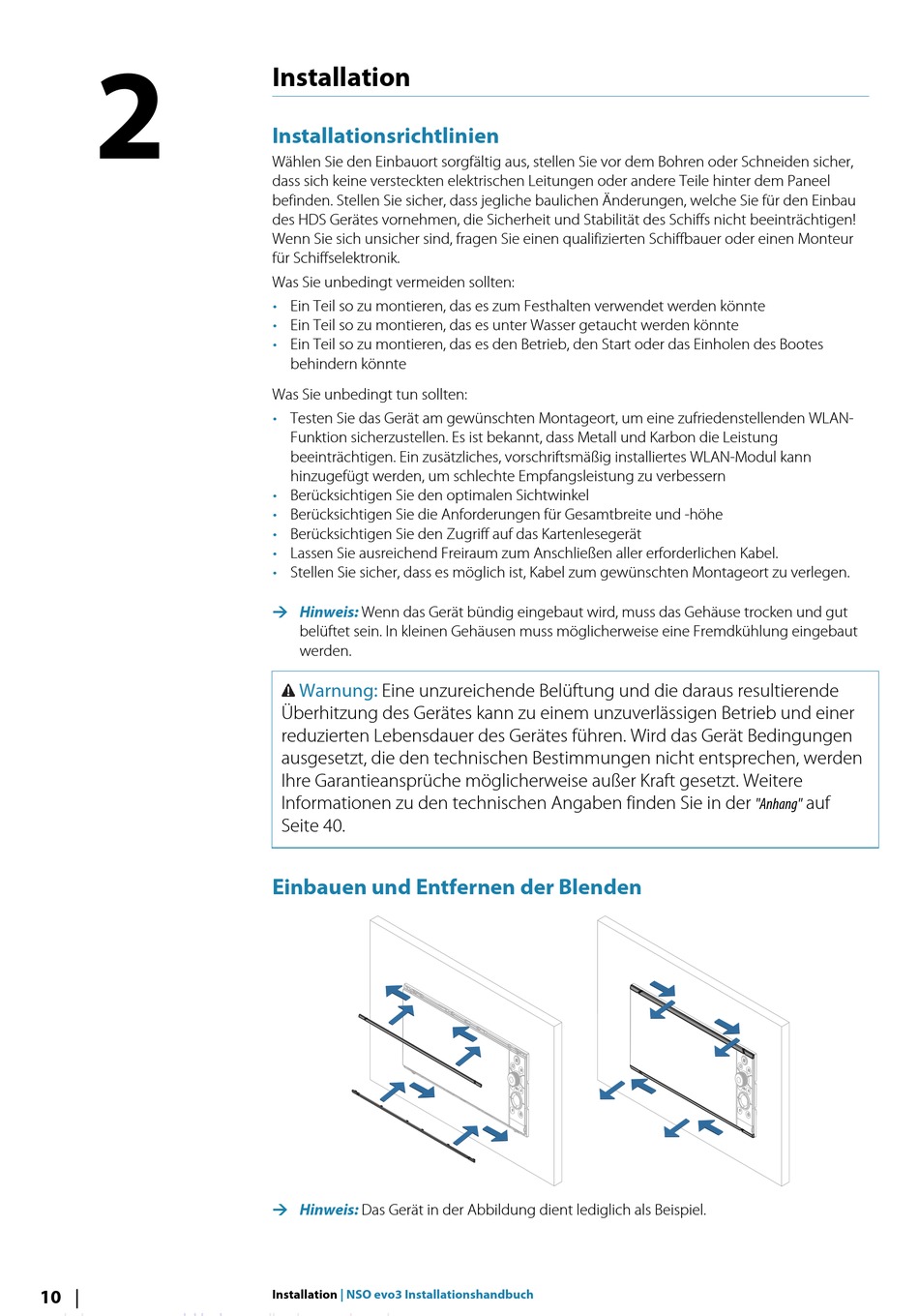

Installation

Installationsrichtlinien

Wählen Sie den Einbauort sorgfältig aus, stellen Sie vor dem Bohren oder Schneiden sicher,
dass sich keine versteckten elektrischen Leitungen oder andere Teile hinter dem Paneel
befinden. Stellen Sie sicher, dass jegliche baulichen Änderungen, welche Sie für den Einbau
des HDS Gerätes vornehmen, die Sicherheit und Stabilität des Schiffs nicht beeinträchtigen!
Wenn Sie sich unsicher sind, fragen Sie einen qualifizierten Schiffbauer oder einen Monteur
für Schiffselektronik.
Was Sie unbedingt vermeiden sollten:
• Ein Teil so zu montieren, das es zum Festhalten verwendet werden könnte
• Ein Teil so zu montieren, das es unter Wasser getaucht werden könnte
• Ein Teil so zu montieren, das es den Betrieb, den Start oder das Einholen des Bootes
behindern könnte
Was Sie unbedingt tun sollten:
• Testen Sie das Gerät am gewünschten Montageort, um eine zufriedenstellenden WLAN-
Funktion sicherzustellen. Es ist bekannt, dass Metall und Karbon die Leistung
beeinträchtigen. Ein zusätzliches, vorschriftsmäßig installiertes WLAN-Modul kann
hinzugefügt werden, um schlechte Empfangsleistung zu verbessern
• Berücksichtigen Sie den optimalen Sichtwinkel
• Berücksichtigen Sie die Anforderungen für Gesamtbreite und -höhe
• Berücksichtigen Sie den Zugriff auf das Kartenlesegerät
• Lassen Sie ausreichend Freiraum zum Anschließen aller erforderlichen Kabel.
• Stellen Sie sicher, dass es möglich ist, Kabel zum gewünschten Montageort zu verlegen.
Ú Hinweis:
Wenn das Gerät bündig eingebaut wird, muss das Gehäuse trocken und gut
belüftet sein. In kleinen Gehäusen muss möglicherweise eine Fremdkühlung eingebaut
werden.
Warnung:
Eine unzureichende Belüftung und die daraus resultierende
Überhitzung des Gerätes kann zu einem unzuverlässigen Betrieb und einer
reduzierten Lebensdauer des Gerätes führen. Wird das Gerät Bedingungen
ausgesetzt, die den technischen Bestimmungen nicht entsprechen, werden
Ihre Garantieansprüche möglicherweise außer Kraft gesetzt. Weitere
Informationen zu den technischen Angaben finden Sie in der
Seite 40.

Einbauen und Entfernen der Blenden

Ú Hinweis:
Das Gerät in der Abbildung dient lediglich als Beispiel.
