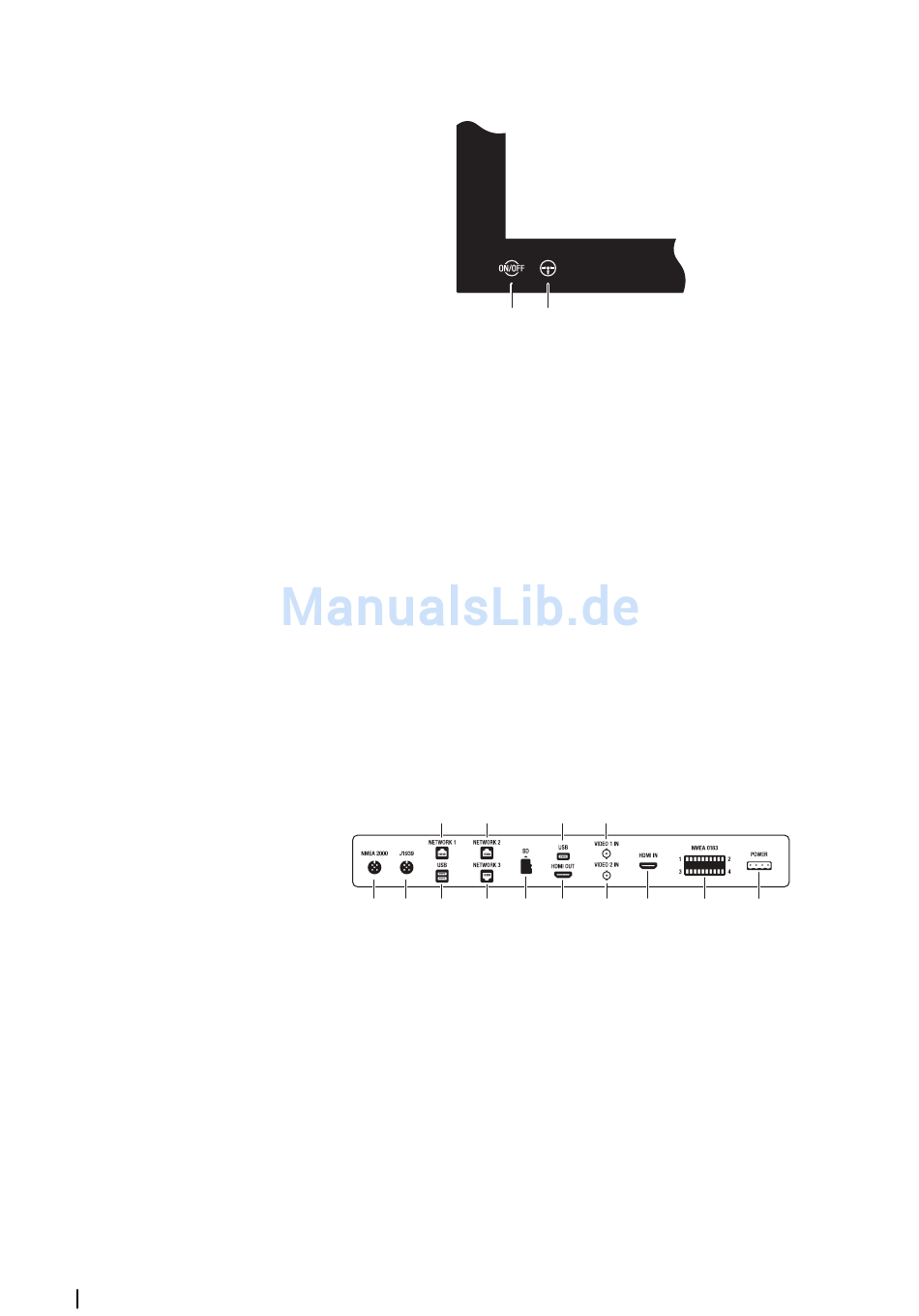

Steuerungen vorne

A Touchscreen
B Einschalttaste
• Gedrückt halten: Das Gerät wird ein- bzw. ausgeschaltet
• Einmal kurz drücken: Das Dialogfeld Systemkontrolle wird angezeigt
• Mehrfach kurz drücken: Auswahl der voreingestellten Helligkeitsstufen
C WheelKey – Vom Benutzer konfigurierbare Taste, siehe "WheelKey konfigurieren" auf
Seite 21.
Standardmäßig ohne Autopilot, der an das System angeschlossen ist
• Kurzer Tastendruck: Wechselt zwischen Bedienfeldern auf einem geteiltem
Bildschirm
• Langer Tastendruck: Vergrößert das aktivierte Bedienfeld auf einem geteilten
Bildschirm
Standardmäßig mit Autopilot, der an das System angeschlossen ist
• Kurzer Tastendruck: Öffnet den Autopilot-Controller und versetzt den
Autopiloten in den Standby-Modus
• Langer Tastendruck: Wechselt zwischen Bedienfeldern auf einem geteiltem
Bildschirm
Anschlüsse
D
A B C
A NMEA 2000 – NMEA 2000-Daten
B J1939 – J1939-Motordaten
C USB – Maus, Tastatur oder Massenspeicher
D NETZWERK 1-3 – Ethernet-Netzwerk
E SD – microSD-Kartenleser
F HDMI AUS – HDMI-Videoausgang
G VIDEO EIN – Composite-Videoeingang
H HDMI EIN – HDMI-Videoeingang
I NMEA 0183 – NMEA 0183-Daten
J STROM – 12 bis 24 V DC Eingang, externer Alarm und Leistungsregelung
