SDS+ instrumentu turētājs
1
Patsprādzes fiksējošā uzmava
2
Darbības režīma slēdzis
3
Eļļošanas punkta vāciņš
4
Ieslēgšanas/izslēgšanas slēdzis
5
Trieciena režīma slēdzis
6
Apakšējais motora pārsegs
7
8 Papildu rokturis
Urbšanas dziļuma ierobežotājs
9
10 Tauku tvertne
Gumijas putekļu gredzens
11
Urbšanas dziļuma ierobežotājs
12
13 Kalts (SDS-Plus)
14 Betona urbjgalvis (SDS-Plus)
* Attēls var atšķirties no faktiskā izstrādājuma

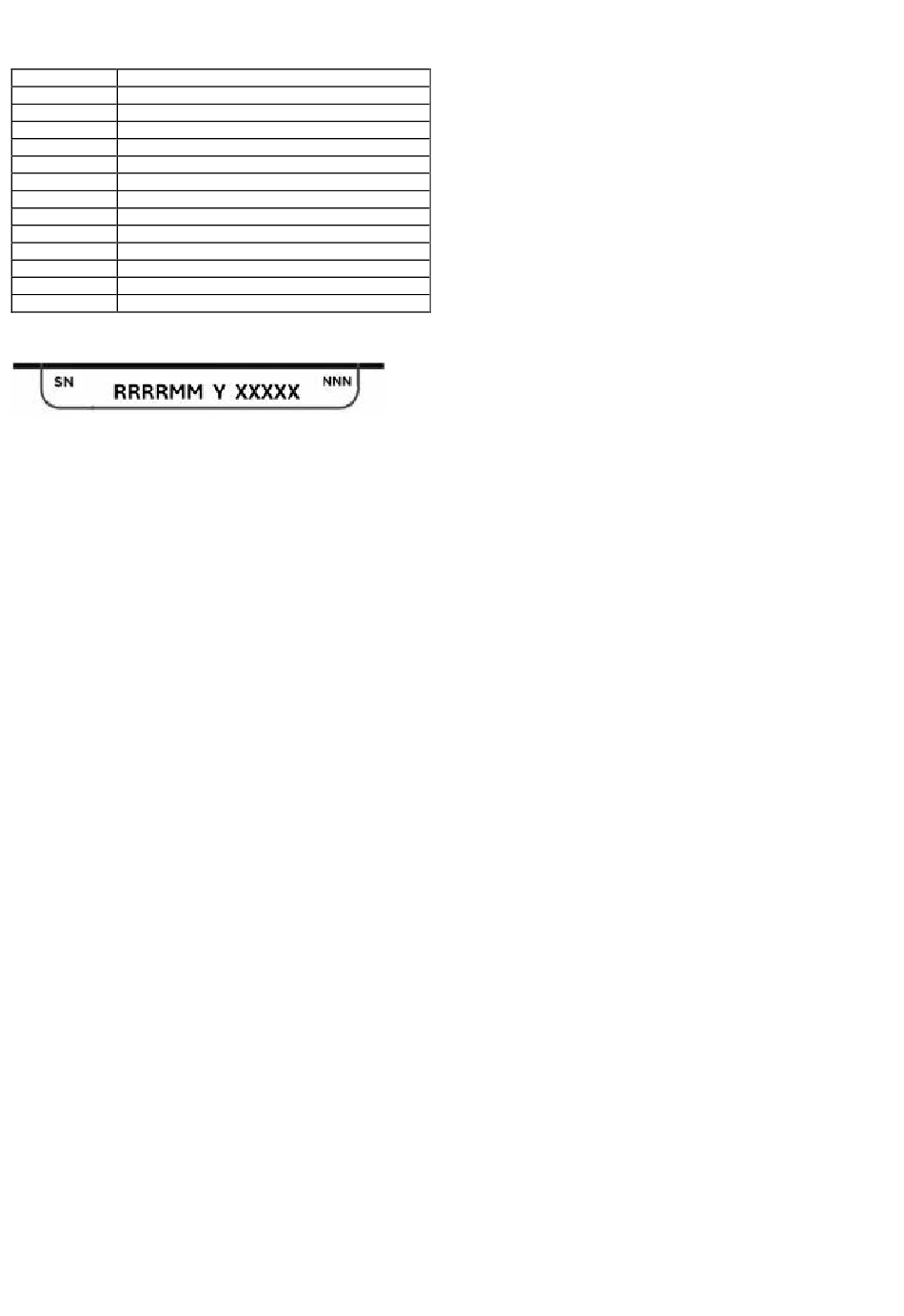

MARĶĒJUMI UZ IERĪCES
- ražošanas gads
RRRR
- ražošanas mēnesis
MM
-papildu apzīmējums
Y
-sērijas numurs
XXXXX
-papildu apzīmējums
NNN
KONSTRUKCIJA UN PIEMĒROŠANA
Elektriskais āmurs ir rokas elektriskais instruments ar II klases
izolāciju. Ierīce darbojas ar vienfāzes komutatora motoru. Āmuru var
izmantot caurumu urbšanai bez āmura režīmā, āmura režīmā vai
kanālu urbšanai, kā arī virsmu apstrādei tādos materiālos kā betons,
akmens, ķieģelis utt.
Pielietojuma jomas ietver renovācijas un būvdarbus, kā arī visus
veidus DIY darbus.
Elektrisko instrumentu nedrīkst izmantot citiem mērķiem, kā tiem, kam
tas ir paredzēts.
SAGATAVOŠANĀS DARBAM
PAPILDUS ROKTURIS
Drošības apsvērumu dēļ, strādājot ar āmuru, vienmēr izmantojiet
papildu rokturi (8). To var piestiprināt jebkurā pozīcijā.
• Atveriet roktura gredzena fiksēšanas pogu (8), pagriežot to pretēji
pulksteņa rādītāja virzienam.
• Uzvelciet roktura uzmavu uz āmura korpusa cilindriskās daļas.
• Pagrieziet to visērtākajā stāvoklī.
• Pieskrūvējiet fiksējošo pogu pulksteņrādītāja virzienā, lai nostiprinātu
rokturi (8).
URBJUMU DZIĻU IEROBEŽOTĀJA STRĪPAS UZSTĀDĪŠANA
• Ierobežotājs (9) tiek izmantots, lai iestatītu urbja dziļumu materiālā.
• Atveriet spārnu uzgali uz palīgroktura (8) atloka.
• Ievietojiet ierobežotāju (9) palīgroktura uzmavas atvērumā.
• Iestatiet vēlamo urbšanas dziļumu.
• Pieskrūvējiet spārnu uzgali.
DARBA INSTRUMENTU UZSTĀDĪŠANA UN MAIŅA
• Āmurs ir paredzēts darbam ar darba instrumentiem ar SDS-PLUS
kātiem.
• Pirms darba sākšanas notīriet āmuru un darba rīkus. Ar smērvielas pistoli
uzklājiet plānu smērvielas slāni
• uz darba rīka kātiņa. Tas palielinās ierīces kalpošanas laiku.
Atvienojiet elektriskā instrumenta barošanu no strāvas padeves.
• Nolieciet āmuru uz darbgalda.
• Satveriet SDS patronas (1) uzstādīšanas uzmavu (2) un velciet to
atpakaļ, pārvarot atsperes pretestību.
• Ievietojiet darba rīka kātu patronā, iespiežot to līdz galam (var būt
nepieciešams pagriezt darba rīku, līdz tas atrodas pareizajā pozīcijā)
(A att.).
• Atlaidiet fiksējošo uzmavu (2), lai galīgi nostiprinātu instrumentu.
• Darba instruments ir pareizi nostiprināts, ja to nevar izņemt,
neatvelkot patronas uzmavu.
• Ja uzmava neatgriežas pilnībā sākotnējā stāvoklī, izņemiet darba rīku un
atkārtojiet visu darbību.
Augstu āmura efektivitāti var sasniegt tikai tad, ja tiek izmantoti asi
un nesabojāti darba instrumenti.
DARBA INSTRUMENTA NOŅEMŠANA
Tūlīt pēc lietošanas darba instrumenti var būt karsti. Izvairieties no
tieša kontakta ar tiem un valkājiet piemērotas aizsardzības cimdi. Pēc
noņemšanas notīriet darba instrumentus.
Atvienojiet elektriskā instrumenta barošanu no strāvas padeves.
• Pavelciet atpakaļ un turiet fiksējošo uzmavu (2).
• Ar otru roku velciet darba rīku uz priekšu.
PĀRSLODZES SĀRŅU
• Āmurs ir aprīkots ar iekšēji uzstādītu pārslodzes sajūgu. Āmura
vārpsta apstājas, tiklīdz darba instruments iesprūst, kas var izraisīt
elektriskā instrumenta pārslodzi.
PUTEKĻU AIZSARGA LIETOŠANA
• Putekļu aizsargs ir apaļs gumijas veidnis ar piemērotu formu. To
uzliek uz urbja, lai uztvertu putekļus urbšanas laikā, piemēram,
griestos. Uzlieciet aizsargu uz urbja, pārvietojiet urbju uz materiāla
virsmu un pabīdiet aizsargu gar urbja garumu, līdz tas pieskaras
materiāla virsmai. Kad urbjs iekļūst materiālā, aizsargs pabīdās gar
urbja garumu, savācot uzkrātos putekļus. Pārsegu laiku pa laikam
jāiztukšo.
Vienmēr valkājiet aizsargbrilles vai aizsargājošas brilles, īpaši urbjot virs
operatora galvas.
DARBĪBA / IESTATĪJUMI
IESLĒGŠANA/IZSLĒGŠANA
Tīkla spriegumam jāatbilst spriegumam, kas norādīts uz āmura identifikācijas
plāksnītes.
• Ieslēgšana — nospiediet slēdzi (5) un turiet to šajā stāvoklī (att. B).
• Izslēgšana – atlaidiet slēdzi (5).
DARBĪBAS REŽĪMA PĀRSLĒDZĒJI
• Elektriskais āmurs ir aprīkots ar diviem darbības režīma slēdžiem.
Trieciena režīma slēdzis (6) (att. D) un
• urbšanas režīma slēdzis (3) (att. E). Atkarībā no to iestatījuma
varat veikt urbšanu bez āmura darbības, urbšanu ar āmura darbību
vai kalšanu. Urbšanai ar āmura darbību un kalšanai nepieciešams
neliels spiediens uz āmuru. Pārmērīgs spiediens radītu pārmērīgu slodzi
motoram. Darba rīku tehniskais stāvoklis ir regulāri jāpārbauda. Ja
nepieciešams, darba rīki ir jāasina vai jānomaina.
• Pareizā slēdzēju iestatījumi konkrētajai funkcijai ir parādīti att. F.
• Urbšana bez trieciena - poz. I Urbšana ar triecienu - poz. II Kalšana -
poz. III
• Pirms mainīt urbšanas režīma slēdža (3) pozīciju, nospiediet bloķēšanas
pogu (att. G). Nemēģiniet mainīt darbības režīma slēdžu pozīciju, kamēr
darbojas āmura motors. Tas var izraisīt nopietnus āmura bojājumus.
URBŠANA
• Sākot darbu ar mērķi urbjiet liela diametra caurumu, ieteicams
sākt ar mazāka cauruma urbšanu un pēc tam to paplašināt līdz
vēlamajam izmēram. Tas novērsīs āmura pārslodzi.
• Urbumu urbšanai dziļos materiālos urbjiet pakāpeniski, mazākā
dziļumā izvelkot urbi no urbuma, lai no tā varētu izņemt skaidas vai
putekļus.
• Ja urbšanas laikā urbjgalvis iesprūst, iedarbosies pārslodzes sajūgs. Lai
novērstu bojājumus, nekavējoties izslēdziet āmuru. Izņemiet
iesprūdušo urbjgalvi no cauruma.
• Turot āmuru vienā līnijā ar urbjamo caurumu. Ideāli urbjgalvi vajadzētu
novietot taisnā leņķī pret apstrādājamā materiāla virsmu. Ja leņķis nav
perpendikulārs, urbjgalvis darbības laikā var iesprūst vai salūzt caurumā,
radot traumas lietotājam.
