Installatie

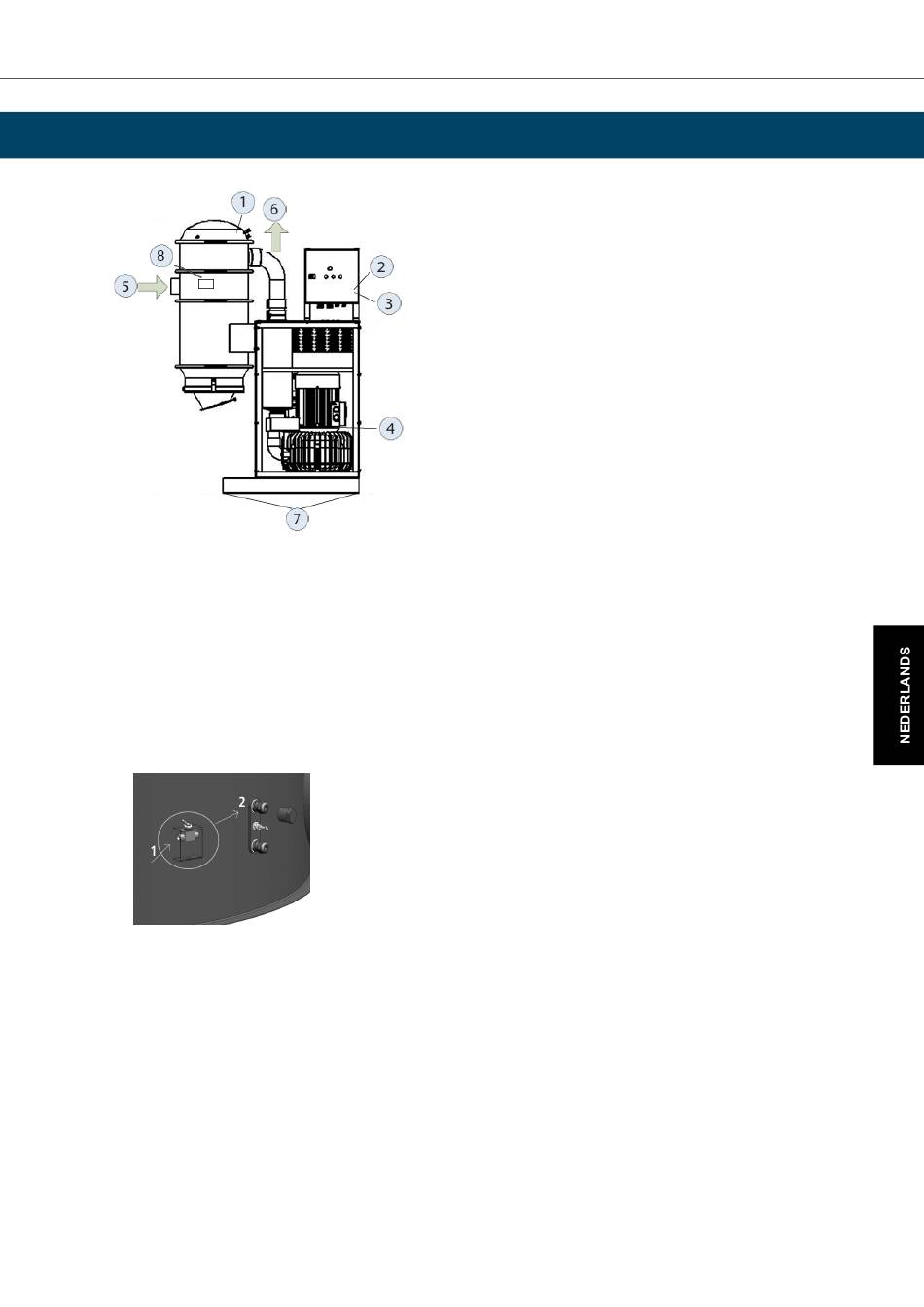

Aansluitpunten
1. Persluchttoevoer 4 l/s, 4 bar (voor optionele automatische filterspoeling)
2. Elektrische voeding (voor optioneel met geïntegreerde schakelkast)
3. Microswitch-lusaansluiting (indien aanwezig)
4. Motorspanningsaansluiting van afzonderlijke schakelkast (voor sommige opties)
5. Inlaatkanaal (kan in de gewenste richting worden gedraaid, altijd aangesloten)
6. Uitlaatkanaal
7. Gat voor het vastschroeven van de constructie op een ondergrond (indien van toepassing)
8. Sluit de perslucht aan op de tuimelschakelaar aan de zijkant met een kleine pijl (1) en vervolgens op de
bovenste of onderste aansluiting (2). De middelste aansluiting is een meetaansluiting en mag niet worden
gebruikt voor perslucht.
Het apparaat moet op een betonplaat/vloer worden vastgeschroefd.
De apparatuur moet worden geïnstalleerd door een gekwalificeerde elektricien. De Eurostekker is verkrijgbaar als
alternatief. De machine moet zijn uitgerust met een vergrendelbare werkschakelaar.
De apparatuur is voorbereid om de voeding en de microschakelaarlus door de pompinbouw te leiden.
Elektrische kabels moeten zo worden geplaatst dat het mogelijk is om de eenheid 200 mm op te tillen voor het
vervangen van lagers, zonder de elektrische aansluiting los te koppelen.
Sluit de leidingen aan op de inlaat en eventuele uitlaat van de machine. Als de uitlaat naar boven is gericht, moet
deze worden afgesloten met een ventilatiekap, een bocht of klep zodat er geen regenwater en voorwerpen in de
uitlaat kunnen komen. Houd er rekening mee dat de blaaslucht 100-150 °C heet kan zijn.
Klem de plastic zak onder de cycloon of sluit de container aan.
