Installation

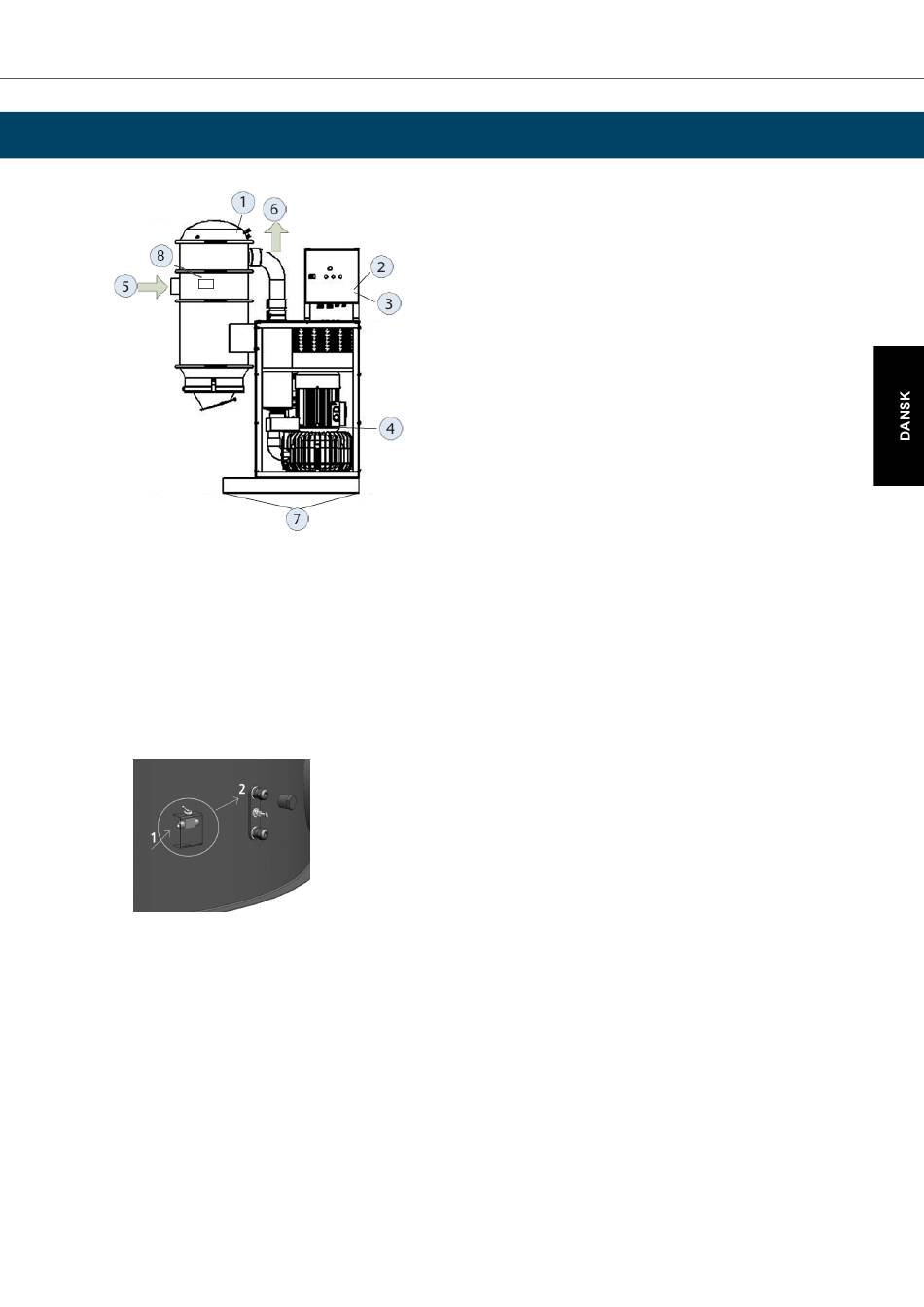

Forbindelsespunkter
1. Trykluftforsyning 4 l/s, 4 bar (ved tilvalg af automatisk filterrensning)
2. Elforsyning (ved tilvalg med integreret elskab)
3. Tilslutning af mikroswitch-loop (hvis relevant)
4. Tilslutning af motorspænding fra separat apparatskab (ved visse tilvalg)
5. Indløbskanal (kan drejes til ønsket retning, altid tilsluttet)
6. Udløbskanal
7. Huller til at skrue enheden fast til underlaget med (hvis relevant)
8. Tilslut trykluften til vippekontakten på siden med den lille pil (1) og derefter til det øverste eller nederste
tilslutning (2). Det midterste udtag er en måleudtag, som ikke skal bruges til trykluft.
Enheden skal skrues fast i betonplade/-gulv.
Udstyret skal installeres af en autoriseret elektriker. Eurokonnektor er tilgængelig som et alternativ. Maskinen skal
være udstyret med en låsbar betjeningskontakt.
Udstyret er forberedt til at køre strømforsyningen og mikroswitch-loopet gennem pumpehuset.
Elektriske kabler skal føres, så det er muligt at løfte enheden 200 mm for at udskifte lejer uden at afbryde den
elektriske forbindelse.
Tilslut rørsystemet til maskinens indløb og, hvis det er relevant, udløb. Hvis udløbet er rettet opad, skal det afsluttes
med en ventilationshætte, en bøjning eller en klap for at forhindre regnvand og genstande i at komme ind i udløbet.
Husk, at udløbsluften kan være 100-150 °C varm.
Spænd plastikposen fast under cyklonen, eller tilslut beholderen.
DC 11-Module, DC 11-Module XL
