Installasjon

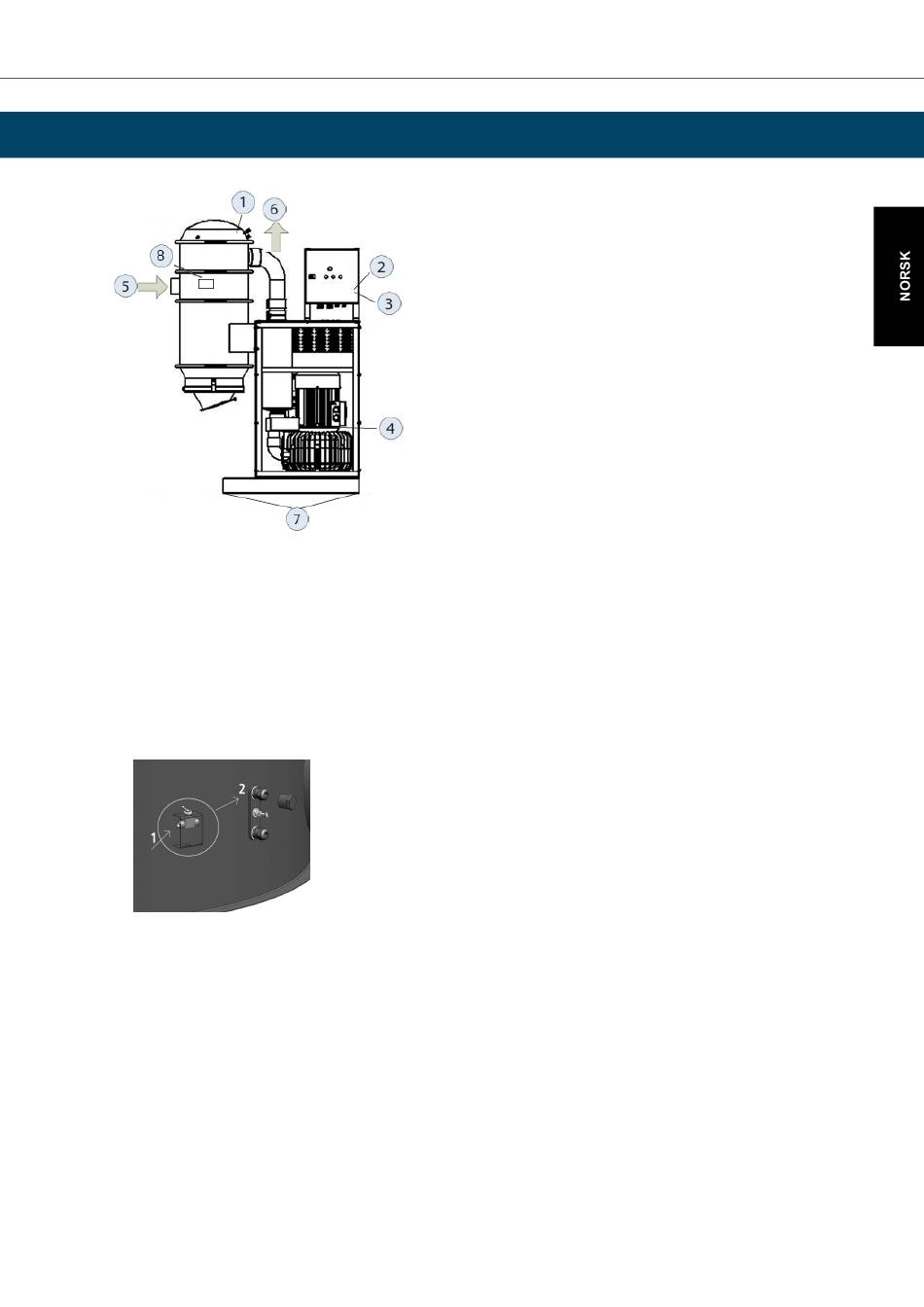

Tilkoblingspunkter
1. Trykkluftforsyning 4 l/s, 4 bar (for tilvalg med automatisk filterrensing)
2. Strømforsyning (for tilvalg med integrert strømskap)
3. Tilkobling av mikrobrytersløyfe (hvis dette finnes)
4. Tilkobling av motorspenning fra separat apparatskap (for noen alternativer)
5. Inntakskanal (kan roteres for ønsket retning, kobles alltid til)
6. Utløpskanal
7. Hull for å skru fast aggregat i underlag (hvis dette er aktuelt)
8. Koble trykkluften til vippebryteren på siden som har en liten pil (1) og deretter videre til øvre eller nedre
tilkobling (2). Det midtre uttaket er et måleuttak og skal ikke brukes til trykkluft.
Aggregatet må skrus fast i en betongplate/-gulv.
Utstyret må installeres av en kvalifisert elektriker. Europahansken er tilgjengelig som alternativ. Maskinen må
utstyres med en låsbar arbeidsbryter.
Utstyret er klargjort for å trekke strømforsyning og mikrobrytersløyfe gjennom pumpeinnbyggingen.
Strømkabler skal plasseres slik at det er mulig å løfte aggregatet 200 mm for lagerbytte, uten å koble fra strømtil-
koblingen.
Koble rørsystemet til maskinens innløp og ev. utløp. Hvis utløpet vender oppover, skal det avsluttes med en
ventilasjonshette, en vinkel eller klaff slik at regnvann og gjenstander ikke kommer inn i utløpet. Husk at blåseluften
kan være 100–150 °C varm.
Fest plastsekken under syklonen, eller koble til beholderen.
