Installation

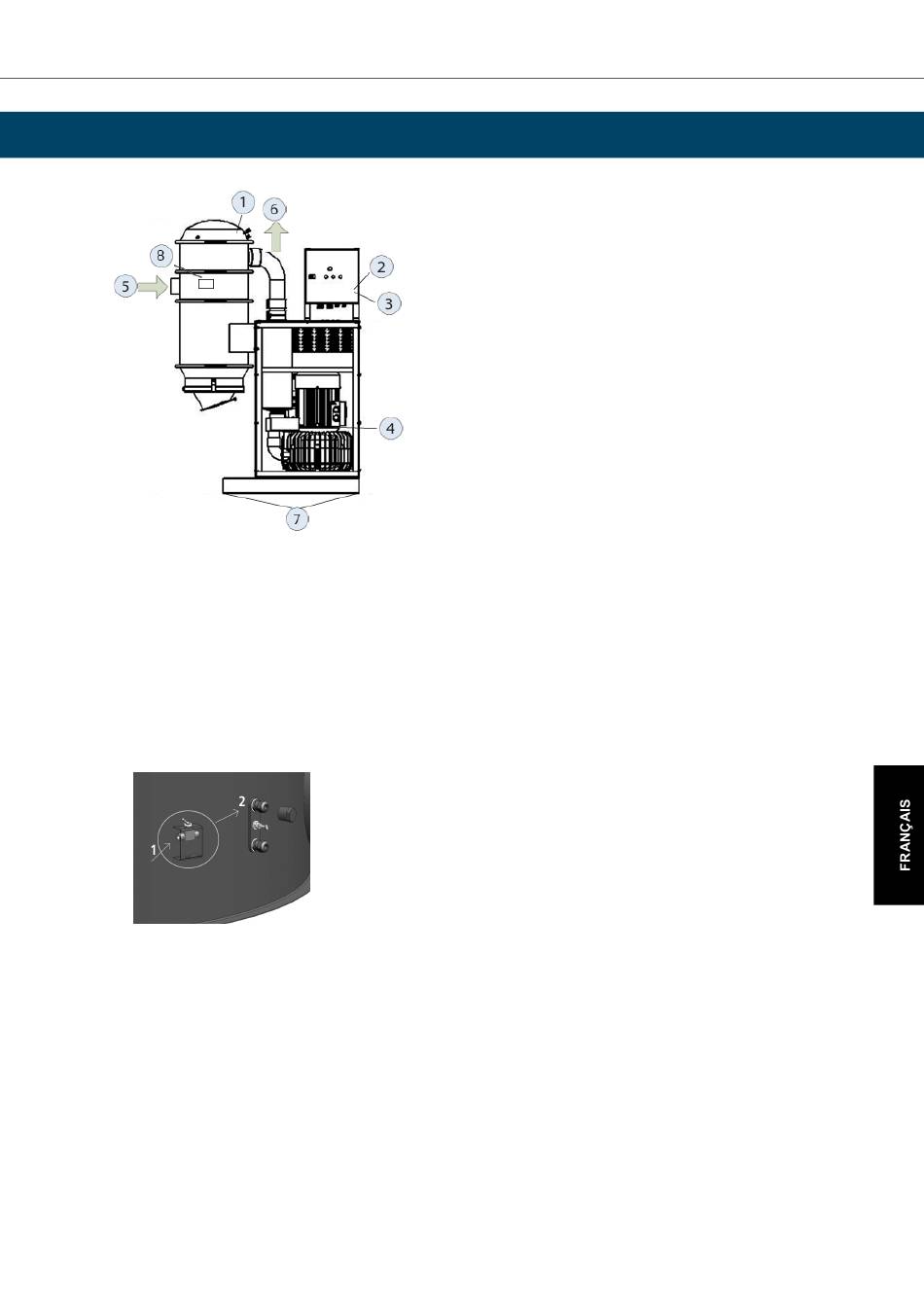

Points de connexion
1. Alimentation en air comprimé 4 l/s, 4 bar (pour option avec nettoyage automatique des filtres)
2. Alimentation électrique (pour option avec armoire électrique intégrée)
3. Connexion de la boucle de microrupteur (le cas échéant)
4. Connexion de la tension du moteur à partir d'une armoire de commande séparée (pour certaines options)
5. Canal d'entrée (peut être tourné dans la direction souhaitée, toujours connecté)
6. Canal de sortie
7. Trou pour visser l'unité dans la surface (le cas échéant)
8. Raccorder l'air comprimé à l'interrupteur à bascule sur le côté avec une petite flèche (1), puis au raccord
supérieur ou inférieur (2). La prise du milieu est une prise de mesure et ne doit pas être utilisée pour l'air
comprimé.
L'unité doit être vissée dans une dalle/un sol en béton.
L'équipement doit être installé par un électricien qualifié. La prise CEE est disponible en alternative. La machine
doit être équipée d'un interrupteur de travail verrouillable.
L'équipement est prêt pour l'acheminement de l'alimentation électrique et de la boucle de microrupteur à travers
l'installation de pompe.
Les câbles électriques doivent être placés de sorte qu'il soit possible de soulever l'unité de 200 mm pour le
remplacement des paliers sans déconnecter la connexion électrique.
Raccorder le système de tuyauterie à l'entrée et à la sortie, le cas échéant, de la machine. Si la sortie est orientée
vers le haut, elle doit être raccordée avec une hotte d'aération, un coude ou un clapet afin que l'eau de pluie et des
objets ne pénètrent pas dans la sortie. Garder à l'esprit que l'air soufflé peut atteindre une température de 100 à
150 °C.
DC 11-Module, DC 11-Module XL
