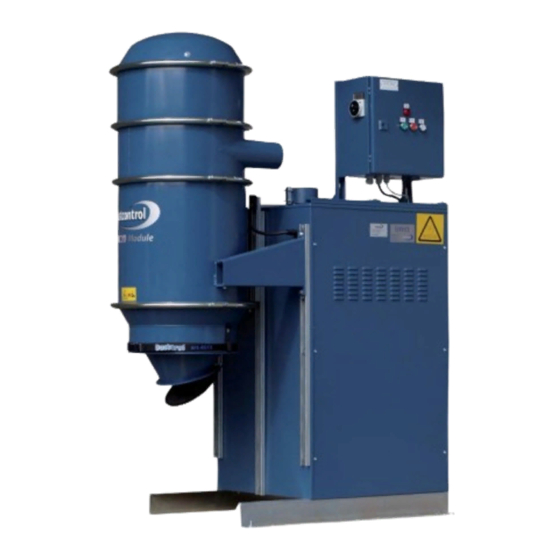

Dustcontrol DC 11-Module Betriebsanleitung

7.5 kw frequency controlles
Vorschau ausblenden Andere Handbücher für DC 11-Module:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
DC
11-Module
DC 11-Module 7.5 kW Frequency controlled
Par t No 94141
instruktion
userinstruction
Betriebsanleitung
serial no:

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dustcontrol DC 11-Module

Inhaltszusammenfassung für Dustcontrol DC 11-Module

  • Seite 1 All manuals and user guides at all-guides.com 11-Module DC 11-Module 7.5 kW Frequency controlled Par t No 94141 instruktion userinstruction Betriebsanleitung serial no:...
  • Seite 2 All manuals and user guides at all-guides.com Dustcontrol reserverar sig för tryckfel och produktförändringar. Dustcontrol reserves the right to change specifi cations without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this cata- logue.

  • Seite 3: Inhaltsverzeichnis

    Systembeschreibung _______________35 Zubehör _________________________42 Betrieb _______________________ 35-36 Garantie _________________________42 Technische Daten _______________ 37-38 Fehlersuche ___________________ 43-44 Installation _______________________39 Ersatzteile _____________________ 45-46 Probelauf _____________________ 39-40 Erklärung des Herstellers ____________47 Dustcontrol Worldwide _____________48 DC 11-Module 7.5 kW - 3 Part No 94141...

  • Seite 4: Säkerhetsföreskrifter

    Låt aldrig sugpunkten komma i kontakt med dessa åtgärdas av en auktoriserad serviceverk- någon kroppsdel. Prova aldrig undertrycket stad som är godkänd av Dustcontrol eller av med handfl atan eller andra kroppsdelar. För Dustcontrol själva. heller aldrig in t ex handen i en stoftavskiljare.

  • Seite 5: Funktionsbeskrivning

    All manuals and user guides at all-guides.com Funktionsbeskrivning Filterenhet Användning DC 11-Module är en stoftavskiljare som är avsedd för ut- Filtercyklonen renar luften eff ektivt. Den stoftbemängda sugning av stoft, damm och spånor samt städning. Stoftav- luften sugs in i maskinens cyklon där den cirkulerar kraftigt.
  • Seite 6 All manuals and user guides at all-guides.com Drift 2008-08-11 DC 11-Module 7.5 kW - 6 Part No 94141...

  • Seite 7: Tekniska Data

    All manuals and user guides at all-guides.com Tekniska data Mått och uppställning: DC 11-Module 7.5 kW - 7 Part No 94141...
  • Seite 8 EN 60335-2-69 del 1 > 99,9 % Max temp fi lter Finfi lter i PTFE-belagd polyester Art nr 429203 Filteryta totalt 5,0 m Avskiljningsgrad enl EN 60335-2-69 del 1 > 99,9 % 2008-08-11 DC 11-Module 7.5 kW - 8 Part No 94141...

  • Seite 9: Installation

    3. Anslut en manometer kalibrerad till minst 50 kPa till sugsidan så nära pumpen som möj- 8. När fi ltren rensas hörs ett antal tydliga luftstötar ligt. med ca 20 sekunders mellanrum. DC 11-Module 7.5 kW - 9 Part No 94141...

  • Seite 10: Underhåll

    Äventyra aldrig funktion och livslängd. Använd endast originaldelar. Vid rengöring och skötsel ska man stänga av maskinen och låsa huvudbrytaren/ta ur europahandsken. Smörjning (1)(gäller DC 11-Module S och P) Turbopumpens lager ska smörjas minst 1 ggr/år med litiumförtvålat rullagerfett, art nr 9683. •...
  • Seite 11 Stäng av strömmen och demontera vakuumventi- len. - Sätt tillbaka skyddsplåtarna, slå på strömmen och provkör pumpen. Ta loss dämparlocket (1) och mät avstånd A. Justera genom att lossa kontramuttern (3). Vrid därefter fj ädertallriken (4). DC 11-Module 7.5 kW - 11 Part No 94141...

  • Seite 12: Tillbehör

    Garantitiden är ett år vid enskiftsarbete eller motsva- Reparationer ska utföras av Dustcontrol eller av perso- rande tid vid fl erskift. Garantin avser fabrikationsfel. nal som godkänts av Dustcontrol. I annat fall förverkas Garantin gäller under förutsättning att pumpen an- garantin.

  • Seite 13: Felsökning

    Hål på slangar eller Kontrollera. rörsystem. Onormalt ljud från fl äkten. Igensatt fi lter i Rensa eller byt. stoftavskiljaren. Partiklar kan ha kommit in i Stäng av och beställ pumpen. service. DC 11-Module 7.5 kW - 13 Part No 94141...

  • Seite 14: Justering Av Timer

    All manuals and user guides at all-guides.com Justering av timer 2008-08-11 DC 11-Module 7.5 kW - 14 Part No 94141...
  • Seite 15 All manuals and user guides at all-guides.com Justering av timer DC 11-Module 7.5 kW - 15 Part No 94141...
  • Seite 16 All manuals and user guides at all-guides.com Justering av timer 2008-08-11 DC 11-Module 7.5 kW - 16 Part No 94141...
  • Seite 17 All manuals and user guides at all-guides.com Justering av timer DC 11-Module 7.5 kW - 17 Part No 94141...
  • Seite 18 All manuals and user guides at all-guides.com Justering av timer 2008-08-11 DC 11-Module 7.5 kW - 18 Part No 94141...

  • Seite 19: Safety Considerations

    Check the machine regularly for damage. If there are any the duct work. Never let the suction come in contact damaged parts these should be repaired by a Dustcontrol with parts of the body, for example a hand. Th e pump authorised service centre.

  • Seite 20: Description

    Th e air is forced to the middle of Th e DC 11-Module is a dust extractor which is made for the cyclone and upwards through a fi ne fi lter. Th e air can source extraction of dust and chips and for cleaning.
  • Seite 21 All manuals and user guides at all-guides.com Operation DC 11-Module 7.5 kW - 21 Part No 94141...

  • Seite 22: Technical Data

    All manuals and user guides at all-guides.com Technical data Dimensions and arrangements: 2008-08-11 DC 11-Module 7.5 kW - 22 Part No 94141...
  • Seite 23 EN 60335-2-69 part 1 > 99.9 % Main Filter, optional Type PTFE coated pleated Part No 429203 Total fi lter surface 5.0 m Degree of separation EN 60335-2-69 part 1 > 99.9 % DC 11-Module 7.5 kW - 23 Part No 94141...

  • Seite 24: Installation

    Th e pressure can be adjusted by adjustment starts and that all outlets are closed. of the vacuum relief valve, see page 27. 3. Connect a manometer for the negative pressure 2008-08-11 DC 11-Module 7.5 kW - 24 Part No 94141...

  • Seite 25: Service

    fl ow the fi lter is exposed to. Th e fi ne fi lter should be changed at least once per year. Only a Dustcontrol fi lter should be used. Use breathing protection during the fi lter change. Do not expose unprotected persons to harmful dust.
  • Seite 26 All manuals and user guides at all-guides.com Service Vacuum relief valve (not DC 11-Module S models) Disassemble the vacuum relief valve (D). Clean and lubricate shaft and bearings. Check the rubber gasket (E). Change if cracked or harden ed (Part No. 4710).

  • Seite 27: Accessories

    Th e warranty period is for one year for single shift ope- non original spare parts. Warranty repairs must be ration or equivalent time with multi shift operation. performed by Dustcontrol or their authorised agent. Unauthorised repairs forfeit this warranty. Th e warranty covers manufacturing defects. Th is war- ranty is null and void for machines equipped with DC 11-Module 7.5 kW - 27...

  • Seite 28: Trouble Shooting

    Turn off the machine and order a Foreign debris in the machine. machine. service. Filter is damaged, perforated Machine blows dust. Check fi lter and change the cartridge or is not tightly mounted. if necessary. 2008-08-11 DC 11-Module 7.5 kW - 28 Part No 94141...

  • Seite 29: Adjusting Of The Timer

    All manuals and user guides at all-guides.com Adjusting of the timer DC 11-Module 7.5 kW - 29 Part No 94141...
  • Seite 30 All manuals and user guides at all-guides.com Adjusting of the timer 2008-08-11 DC 11-Module 7.5 kW - 30 Part No 94141...
  • Seite 31 All manuals and user guides at all-guides.com Adjusting of the timer DC 11-Module 7.5 kW - 31 Part No 94141...
  • Seite 32 All manuals and user guides at all-guides.com Adjusting of the timer 2008-08-11 DC 11-Module 7.5 kW - 32 Part No 94141...
  • Seite 33 All manuals and user guides at all-guides.com Adjusting of the timer DC 11-Module 7.5 kW - 33 Part No 94141...

  • Seite 34: Sicherheitsvorschriften

    Die Anlage darf nur von berechtigten Fachleuten, die auch hen. diese Montage- und Serviceanleitungen gelesen haben, mon- tiert und gewartet werden. Dustcontrol übernimmt keine Ve- 4. Quetschungsgefahr rantwortung für Schäden, die durch fehlerhafte Installation Bei der Entleerung der Container sollten Sie immer einen oder unsachgemäße Handhabung entstanden sind.

  • Seite 35: Systembeschreibung

    Steuerung Turbopumpe während des Betriebs sehr warm wird. und mit verschiedenen Entleerungsalternativen, wie Plastik- Das DC 11-Module ist (bis auf das DC 11–Module S) mit einem Vakuumventil ausgestattet. Das bedeutet, dass säcken oder Container in unterschiedlichen Größen liefern.

  • Seite 36: Tillverkarens Deklaration

    All manuals and user guides at all-guides.com Betrieb 2008-08-11 DC 11-Module 7.5 kW - 36 Part No 94141...

  • Seite 37: Technische Daten

    All manuals and user guides at all-guides.com Technische Daten Maße und Aufstellung: DC 11-Module 7.5 kW - 37 Part No 94141...
  • Seite 38 EN 1822-1 HEPA H13 99,95% Max Filtertemperatur Tefl onfi lter, wahlweise; Material: Gepresstes beschichtetes PTFE Art. Nr. 429203 Filterfl äche total 5,0 m Abscheidegrad gem. EN 60335-2-69 Teil 1 > 99,9 % 2008-08-11 DC 11-Module 7.5 kW - 38 Part No 94141...

  • Seite 39: Installation

    1. Überprüfen Sie, ob der Strom abgeschaltet ist. Kühlluft durch das Vakuumventil ist ein schwaches Zischen zu hören. Überprüfen Sie die Rotations- 2. Versichern Sie sich, dass beim Start der Pumpe richtung der Pumpe. DC 11-Module 7.5 kW - 39 Part No 94141...

  • Seite 40: Wartung

    Minuten alle 20 Sekunden deutliche Luftstöße zu hören. Saugsystems. Wartung Anlage abgeschaltet sein. Schmierung (für die DC 11-Module S und P) Das Lager der Turbopumpe sollte mindestens einmal jährlich mit Kugellagerfett, Art. Nr. 9683, eingefettet werden. • Öff nen Sie die Abdeckplatte.
  • Seite 41 Entfernen Sie den Schalldämpferdeckel (1) und - Montieren Sie die Sicherungsteile wieder, schal- messen Sie die Distanz. ten Sie die Pumpe an und nehmen Sie einen Testlauf vor. Lösen Sie die Sicherungsmutter (3). DC 11-Module 7.5 kW - 41 Part No 94141...

  • Seite 42: Zubehör

    SafeChange fi nden Sie im Dustcontrol-Katalog. Stahlcontainer 7066 Garantie Die Garantiedauer beträgt bei Einschichtbetrieb ein Dustcontrol autorisierte Fachleute dürfen an der An- Jahr. Bei Mehrschichtbetrieb verkürzt sich die Dauer lage Reparaturen durchführen. Andernfalls verliert die entsprechend. Garantie ihre Gültigkeit. Dies gilt auch bei der Nutzung anderer als der Originalteile.

  • Seite 43: Fehlersuche

    Anlage saugt nicht. angeschlossen. Die Rohre oder Schläuche Führen Sie eine Prüfung und sind verstopft. Reinigung durch. Am Staubabscheider Bringen Sie einen Plastiksack ist kein Plastiksack oder oder Container an. Container angebracht. DC 11-Module 7.5 kW - 43 Part No 94141...
  • Seite 44 Maschine. und benachrichtigen Sie den Wartungsdienst. Der Filter ist beschädigt oder Überprüfen Sie den Filter und Die Anlage bläst Staub aus nicht fest montiert. wechseln Sie, wenn nötig, die Filterkartusche. 2008-08-11 DC 11-Module 7.5 kW - 44 Part No 94141...

  • Seite 45: Ersatzteile

    13031 42553 3007 4292 42336 8001 3031 42338 Turbopump 4706 42337 4482 40565 42325 42326 12 kW S 12 kW P 15 HP S 15 HP P Turbopump 8001 Turbopump 94123 DC 11-Module 7.5 kW - 45 Part No 94141...
  • Seite 46 Gummidichtung 8189 Magnet 42325 Abdeckplatte, Seite 94123 Bedienungsanleitung DC 11-Module 42326 Abdeckplatte, Rückseite 42336 Schalldämpfer 42337 Schallabsorbierendes Material Systemsteuerungseinheit - Siehe Typenschild. Turbopumpe - Siehe Typenschild. 42338 Vorabscheider 42553 Kabeleinlass 2008-08-11 DC 11-Module 7.5 kW - 46 Part No 94141...

  • Seite 47: Tillverkarens Deklaration

    Die Maschinenteile und Maschinenkomponenten, die als Teil einer Maschine oder Anlage ge- braucht werden, müssen vor der Inbetriebnahme als übereinstimmend mit den CE-Bestimmungen erklärt werden. Stockholm November 1, 2006 DUSTCONTROL AB Johann Haberl DC 11-Module 7.5 kW - 47 Part No 94141...

  • Seite 48: Dustcontrol Worldwide

    Tel: +1 910-395-1808 Section U1, Off jalan Glenmarie, info@dansk-procesventilation.dk Fax: +1 910-395-2110 MY-40150 Shah Alam www.dansk-procesventilation.dk info@dustcontrolusa.com Tel: +60 603 5569 1888 www.dustcontrolusa.com Fax: +60 603 5569 1838 plim@blondal.net www.dustcontrol.com www.blondal.net 2008-08-11 DC 11-Module 7.5 kW - 48 Part No 94141...
