Installation

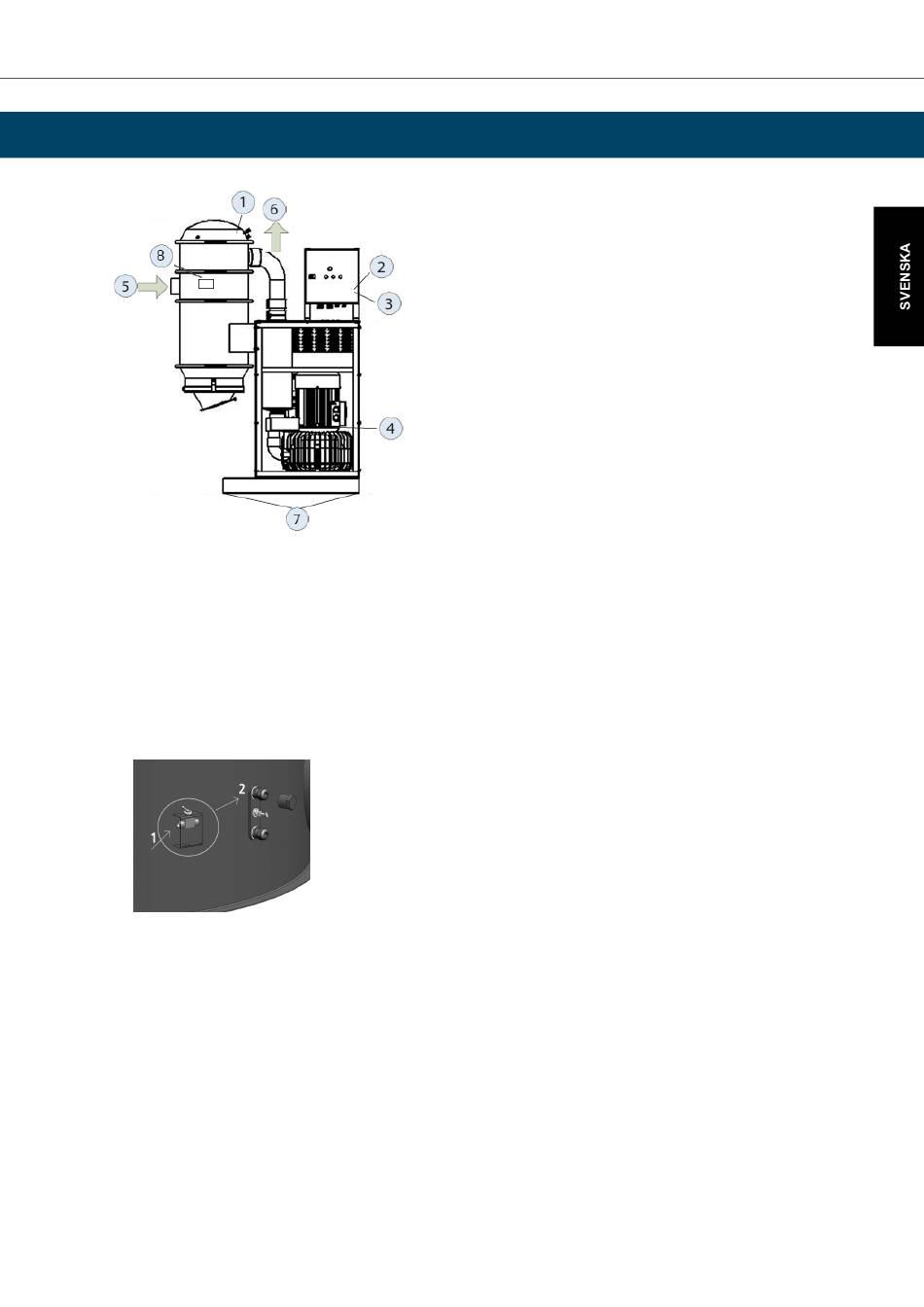

Anslutningspunkter
1. Tryckluftsmatning 4 l/s, 4 bar (för tillval med automatisk filterrensning)
2. Elektrisk matning (för tillval med integrerat elskåp)
3. Anslutning av mikrobrytarslinga (i förekommande fall)
4. Anslutning av motorspänning från separat apparatskåp (för vissa tillval)
5. Inloppskanal (kan roteras för önskad riktning, ansluts alltid)
6. Utloppskanal
7. Hål för att skruva fast aggregat i underlag (i förekommande fall)
8. Anslut tryckluften till vippbrytaren på den sida som har en liten pil (1) och sedan vidare till övre eller undre
inkopplingen (2). Mittenuttaget är ett mätuttag och ska inte användas för tryckluft.
Aggregatet ska skruvas fast i betongplatta/-golv.
Utrustningen ska installeras av en behörig elektriker. Europahandske finns som alternativ. Maskinen ska utrustas
med en låsbar arbetsbrytare.
Utrustningen är förberedd för att dra elmatning och mikrobrytarslinga genom pumpinbyggnaden.
Elkablar bör förläggas så att det blir möjligt att lyfta aggregatet 200 mm för lagerbyte, utan att den elektriska
anslutningen kopplas bort.
Anslut rörsystemet till maskinens inlopp och ev utlopp. Om utloppet riktas uppåt ska det avslutas med ventilations-
huv, en böj eller klaff så att inte regnvatten och föremål kommer in i utloppet. Tänk på att blåsluften kan vara
100-150°C varm.
Spänn fast plastsäcken under cyklonen eller anslut behållaren.
DC 11-Module, DC 11-Module XL
19
