Instalación

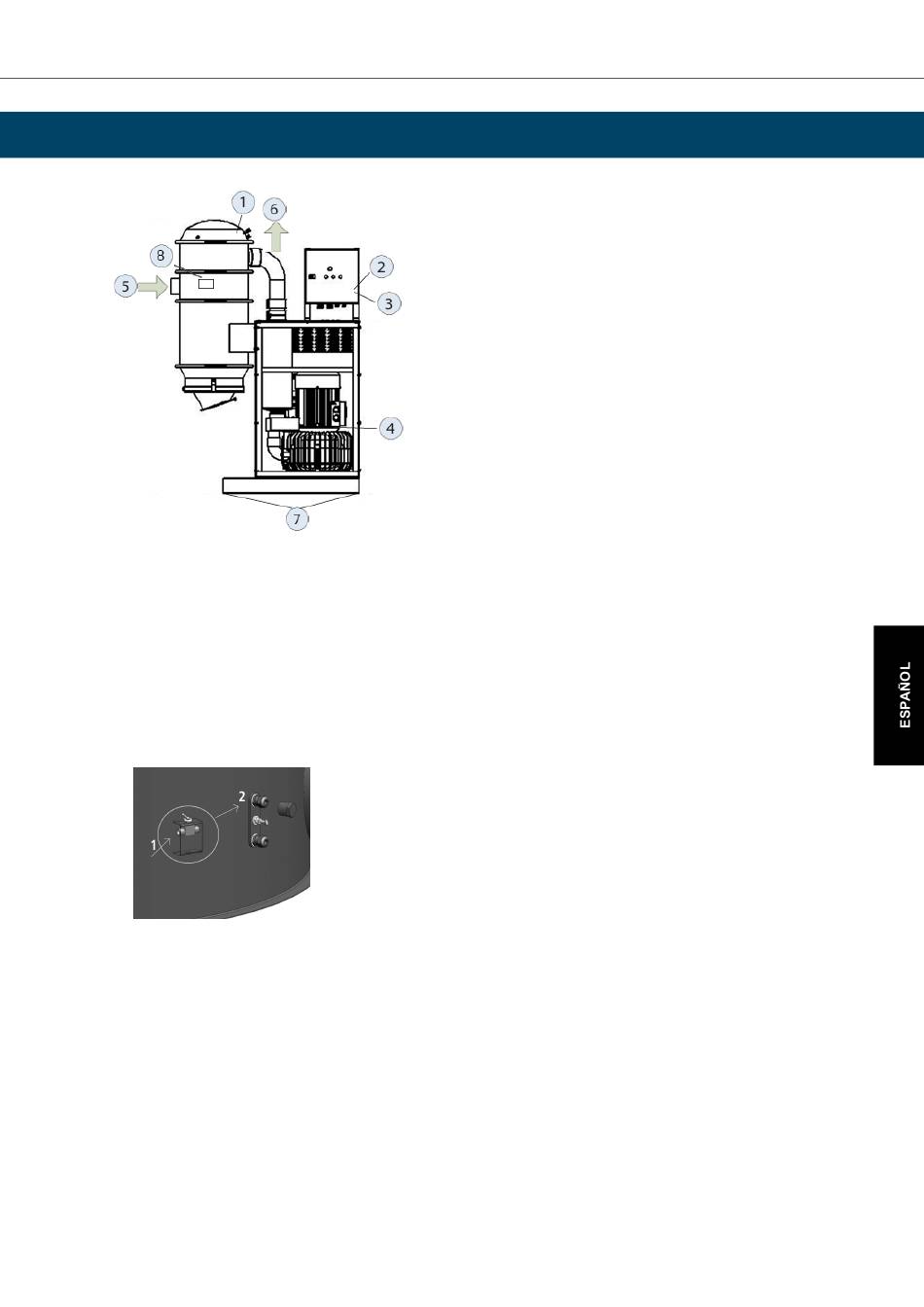

Puntos de conexión
1. Alimentación de aire comprimido 4 l/s, 4 bar (opcional con limpieza automática del filtro)
2. Alimentación eléctrica (opcional con armario eléctrico integrado)
3. Conexión del circuito del microinterruptor (si procede)
4. Conexión de tensión del motor desde el armario del controlador independiente (para algunas opciones)
5. Canal de entrada (se puede girar en la dirección deseada, siempre conectado)
6. Canal de salida
7. Orificio para atornillar el conjunto a la superficie (si procede)
8. Conecte el aire comprimido al conmutador en el lateral que tiene una flecha pequeña (1) y, a continuación, a
la conexión superior o inferior (2). La salida central es una salida de medición y no debe utilizarse para aire
comprimido.
El conjunto debe atornillarse a un suelo/una plancha de hormigón.
El equipo debe instalarlo un electricista cualificado. Hay disponibles guantes europeos como alternativa. La
máquina debe estar equipada con un interruptor de trabajo bloqueable.
El equipo está preparado para enrutar la fuente de alimentación y el circuito del microinterruptor a través de la
integración de la bomba.
Los cables eléctricos deben colocarse de forma que sea posible levantar el conjunto 200 mm para sustituir el
cojinete, sin desconectar la conexión eléctrica.
Conecte el sistema de tuberías a la entrada de la máquina y a cualquier salida. Si la salida está orientada hacia
arriba, debe terminarse con una campana de ventilación, un codo o una aleta para que no entren agua de lluvia ni
objetos en la salida. Tenga en cuenta que el aire de soplado puede estar caliente, entre 100 y 150 °C.
Coloque la bolsa de plástico tirante debajo del ciclón o conecte el depósito.
DC 11-Module, DC 11-Module XL
