Asennus

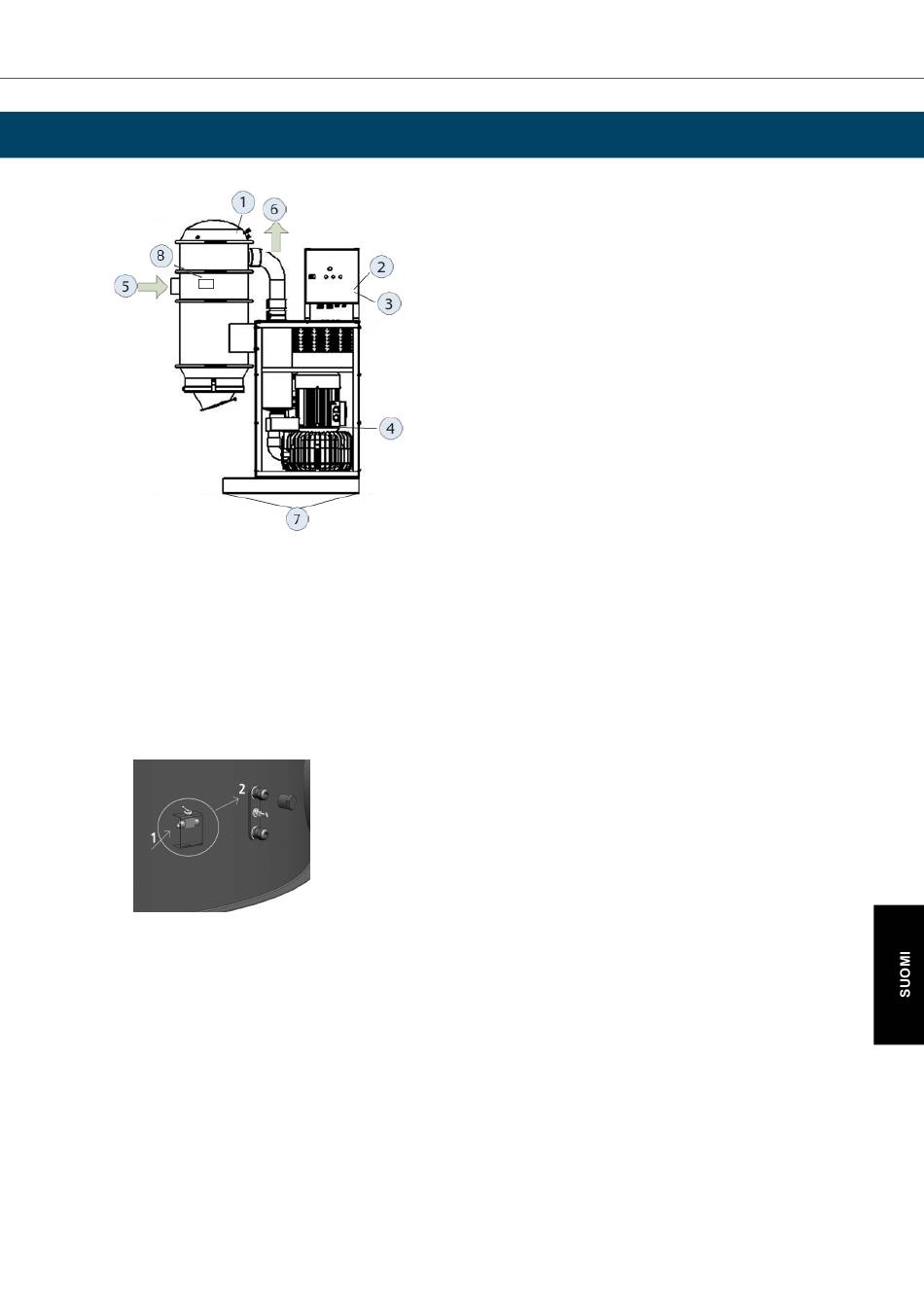

Liitäntäpisteet
1. Paineilman syöttö 4 l/s, 4 baaria (automaattisella suodattimen puhdistuksella varustetuille malleille)
2. Sähkönsyöttö (integroidulla sähkökaapilla varustetuille malleille)
3. Mikrokytkinsilmukan liitäntä (tarvittaessa)
4. Moottorin jänniteliitäntä erillisestä laitekaapista (joissakin malleissa)
5. Tulokanava (voidaan kääntää haluttuun suuntaan, liitetään aina)
6. Poistokanava
7. Reikä laitteen kiinnittämiseksi alustaan (tarvittaessa)
8. Liitä paineilma pienellä nuolella (1) merkityn puolen keinukytkimeen ja sitten ylempään tai alempaan liitäntään
(2). Keskimmäinen liitäntä on mittausliitäntä, eikä sitä saa käyttää paineilmalle.
Laite on ruuvattava kiinni betonilaattaan/lattiaan.
Laitteen saa asentaa vain pätevä sähköasentaja. Euroliitäntä on saatavilla lisävarusteena. Kone on varustettava
lukittavalla pääkytkimellä.
Laite on valmisteltu virransyötön ja mikrokytkinsilmukan vetämiseen pumppurakenteen läpi.
Sähkökaapelit tulee reitittää niin, että laitetta voidaan nostaa 200 mm laakerin vaihtoa varten irrottamatta sähkölii-
täntää.
Liitä putkisto laitteen tuloaukkoon ja mahdolliseen poistoaukkoon. Jos poistoaukko on ylöspäin, se on suojattava
tuuletushuuvalla, mutkalla tai läpällä, ettei siihen pääse sadevettä ja vierasesineitä. Muista, että puhallusilman
lämpötila voi olla 100–150 °C.
Kiinnitä muovisäkki syklonin alle tai yhdistä säiliö.
