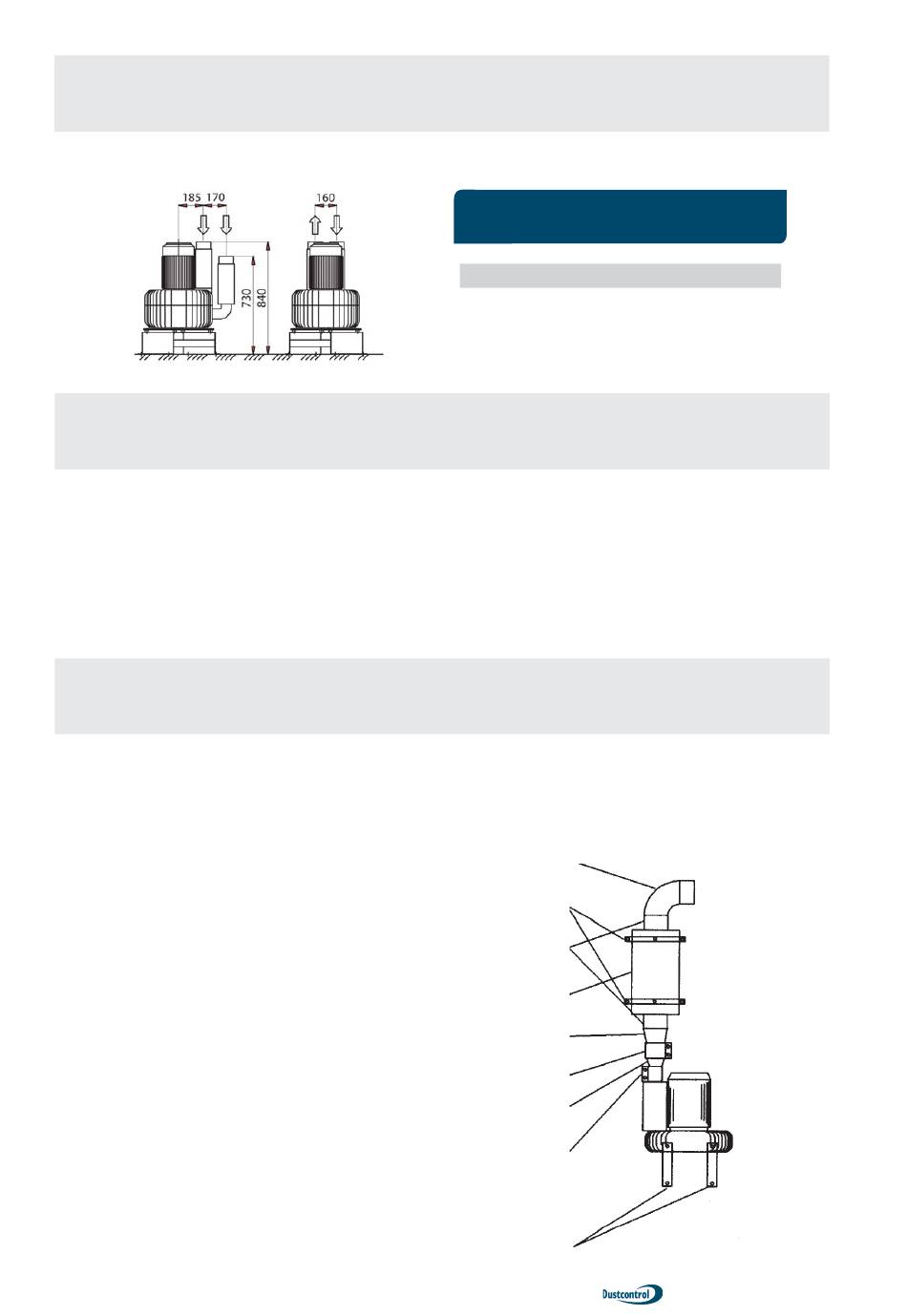

Technische gegevens
TPD 30/36

Systeem beschrijving

Zijkanaal pompen
Dustcontrol's turbopompen zijn zijkanaal pompen
met een schoepenwiel. De schoepwiel draaien
in de behuizing van de ventilator onder extreem
lage toleranties. De pomp kan niet tegen vervuilde
lucht. De pomp comprimeert de lucht, waardoor
deze heet wordt tijdens bedrijf.

Installatie

1. Verbindt het leidingwerk met zowel de inlaat
als de uitlaat. Zet de pomp niet aan zonder
deze te hebben aangesloten op het lei-
dingwerk.
2. Omdat de pomp niet geschikt is voor het
verplaatsen vervuilde lucht, moet de inlaat
van de pomp altijd verbonden zijn met een
voorafscheider voorzien van een fi lterunit. De
pomp kan niet tegen vervuilde lucht.
3. Een extra geluiddemper kan worden geïnstal-
leerd indien het geluidsniveau omlaag moet
worden gebracht aan 75 dB (A. Zie accessoi-
res.
4. Als de uitlaat verticaal is gemonteerd en
bloot wordt gesteld aan het weer, dient er een
regenbescherming op gemonteerd te worden.
Uitgestoten lucht kan een temperatuur tot 150
°C bereiken.
5. Elektrische aansluitingen mogen alleen wor-
den gemaakt door een gekwalifi ceerd elek-
tricien. Een aparte vergrendelbare werkscha-
kelaar zal moeten worden geïnstalleerd waar
deze gemakkelijk te bereiken en in zicht van
de pomp is.
2017-10-17
Part No
230 V
400 V
460 V US/
CAN
Direct Operatie
De pomp wordt direct aangedreven door een
3-fase motor.
Koellucht
Koellucht naar de pomp is doorgaans afkomstig
uit een vacuüm ventiel, Art nr. 8001, die is aang-
ebracht aan de zuigzijde direct grenzend aan de
pomp.
6. De schakelkast zal moeten worden voorzien
van bescherming tegen overbelasting, welke
zal moeten worden ingesteld en getest door
een gediplomeerd elektricien. Controleer de
juiste draairichting van de motor.
TPD 30/36 9.2 kW/16.9 hp P - 20
Hz TPD 30
9.2 kW
50 4910
50 4911
60
3014
3069
3055
4942
3054
3007
3078
3077
3037
Part No 9043-A
TPD 36
16.9 HP P
4881000
