Installation

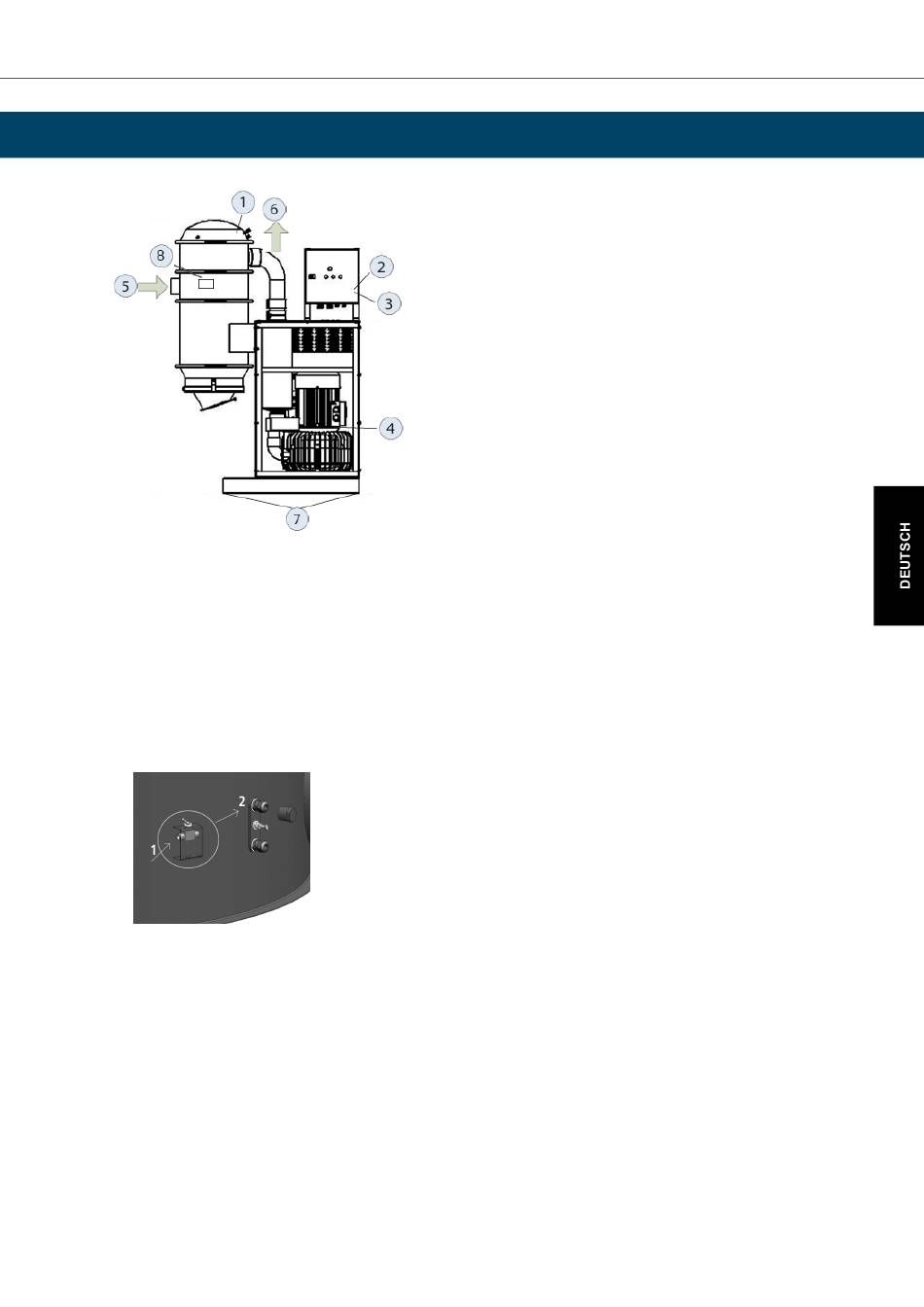

Anschlusspunkte
1. Druckluftversorgung 4 l/s, 4 bar (für Optionen mit automatischer Filterreinigung)
2. Elektrische Versorgung (für Optionen mit integriertem Schaltschrank)
3. Anschluss eines Mikroschalterkreises (falls vorhanden)
4. Anschluss der Motorspannung von einem separaten Steuerungsschrank (für einige Optionen)
5. Einlasskanal (kann in die gewünschte Richtung gedreht werden, immer anzuschließen)
6. Auslasskanal
7. Bohrung zum Festschrauben des Geräts am Untergrund (falls zutreffend)
8. Schließen Sie die Druckluft am Kippschalter auf der Seite mit dem kleinen Pfeil (1) und dann am oberen oder
unteren Anschluss (2) an. Der mittlere Ausgang ist eine Messbuchse und darf nicht für Druckluft verwendet
werden.
Das Gerät kann auf einer Betonplatte/einem Betonboden festgeschraubt werden.
Das Gerät muss von einer qualifizierten Elektrofachkraft installiert werden. Als Option ist ein Eurostecker verfügbar.
Das Gerät muss mit einem abschließbaren Betriebsschalter ausgestattet sein.
Das Gerät ist auf die Durchführung der Stromversorgung und des Mikroschalterkreises durch den Pumpeneinsatz
vorbereitet.
Die elektrischen Leitungen sollten so verlegt werden, dass man das Gerät zum Lageraustausch 200 mm anheben
kann, ohne dass die Stromverbindung unterbrochen werden muss.
Die Rohrleitungen an den Einlass und ggf. Auslass des Geräts anschließen. Die Pumpe niemals ohne angeschlos-
sene Kabel (oder Schläuche) anschließen. Wenn der Auslass nach oben gerichtet ist, muss der Abschluss mit
einer Entlüftungshaube, einem Bogen oder einer Klappe erfolgen, damit kein Regenwasser und keine Fremdkörper
in den Auslass gelangen. Zu beachten: Die Temperatur der Ausblasluft kann 100–150 °C betragen!
