Funktionsbeschreibung

Der aks-foldy ist ein fahrbarer Patientenlifter mit elektrischer Anhebefunktion.
Das U-förmige Fahrgestell ist mit vier Lenkrollen ausgestattet, wovon die hinteren
feststellbar sind. Das Fahrgestell kann mit einem Trittpedal manuell gespreizt werden.
Bei den Varianten aks-foldy e und aks-mini foldy e wird das Fahrwerk elektrisch über die
Handbedienung gespreizt. Das Spreizen kann erforderlich sein, um das Fahrwerk an die
Breite der Sitzgelegenheit des Patienten anzupassen oder die Standsicherheit zu erhöhen.
Die mini-Varianten des aks-foldy haben ein kürzeres Fahrwerk als die anderen beide.
Auf dem Fahrgestell ist der Standmast montiert, der für Transport- und Lagerzwecke nach
vorne umgeklappt werden kann. Zum Schieben des Patientenlifters ist am Standmast ein
ergonomischer Haltegriff angebracht. Weiterhin befinden sich seitlich am Standmast die
Steuereinheit und ein abnehmbarer Akku-Pack.
Am oberen Ende des Standmastes ist der Hebearm montiert, der mit Hilfe eines
elektrischen Hubmotors verstellt wird. An dem Hebearm können verschiedene
aks-Transportbügel angebaut werden. Diese dienen der Aufnahme der verschiedenen
aks-Gurte. Die Hebearme bei den mini-Varianten haben eine kürzere Länge.
Die elektromotorische Höhenverstellung des Hebearmes geschieht durch einen
Linearmotor, der zusätzlich mit einer manuellen Notabsenkung ausgestattet ist. Dieser
wird mit einer Handbedienung gesteuert. Die nötige elektrische Energie liefert ein
leistungsfähiger 24 V-Akku-Pack, der abnehmbar auf der Steuereinheit sitzt. Dieser kann
entweder am Lifter oder an einer separaten Wandladestation aufgeladen werden.
6

Inbetriebnahme

Für den Betreiber / Anwender von Medizinprodukten ist die Medizinprodukte-
Betreiberverordnung verbindlich.

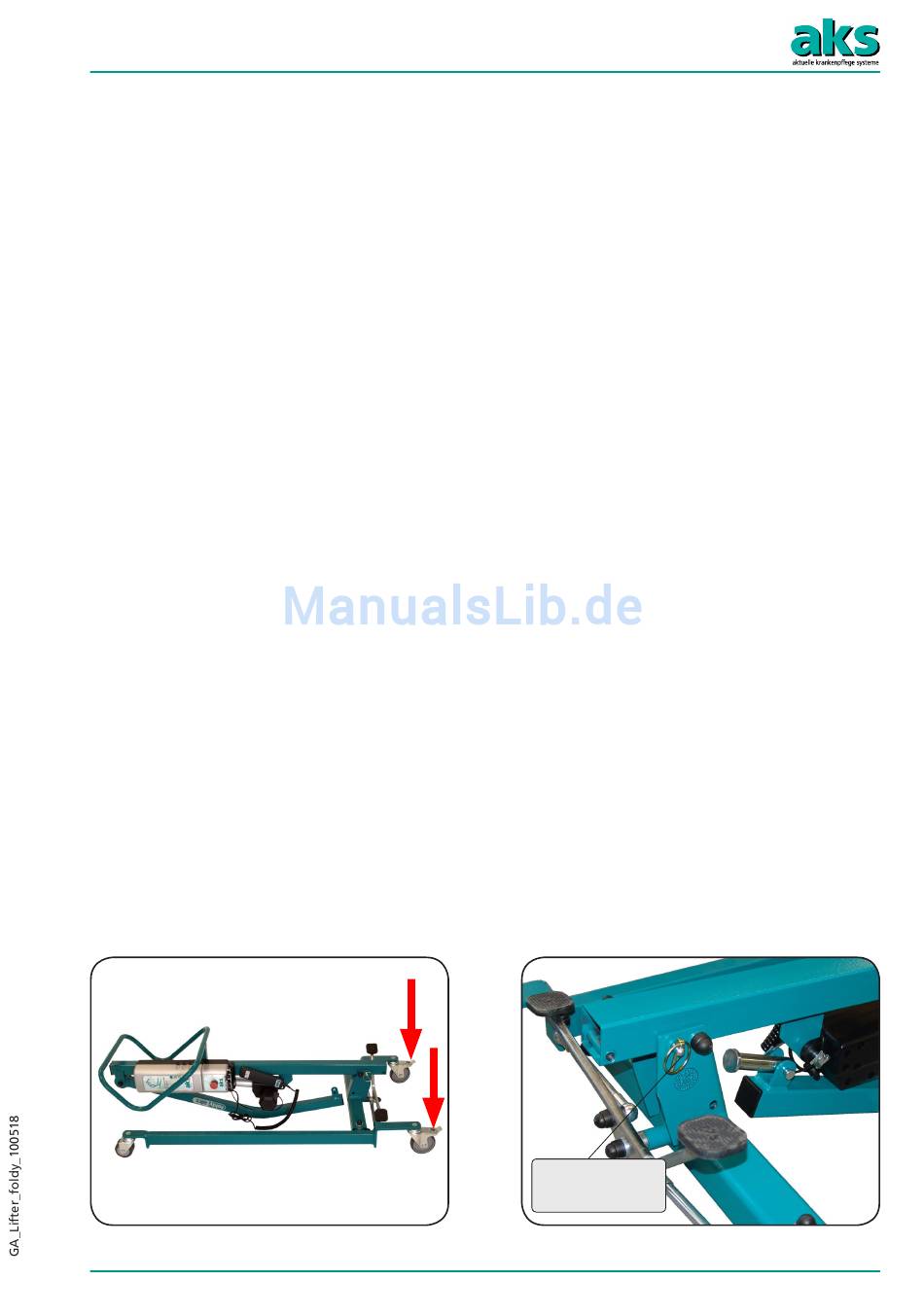

1. Stellen Sie als erstes die Bremsen der hinteren Laufrollen fest (Abbildung 02).
Entfernen Sie danach die Transportsicherung aus der Bohrung. Ziehen Sie
hierzu zuerst den Klappsplint und danach den Bolzen aus der Bohrung heraus
(Abbildung 03).
Abbildung 02
Bolzen mit
Klappsplint
Abbildung 03
Seite 7
