6.1.6. Dreiphasiges 3-Leiter-System 3Ph 2E
Die maximale Spannung Inter den Eingängen L1, L2, L3, N und E beträgt
1000V AC CAT IV 600 V gegen Erde. Messen Sie keine Spannungen, die die
in
dieser
Überschreiten der Spannungsgrenzen kann zu einem elektrischen Schlag für
den Benutzer und zu Schäden am Instrument führen.

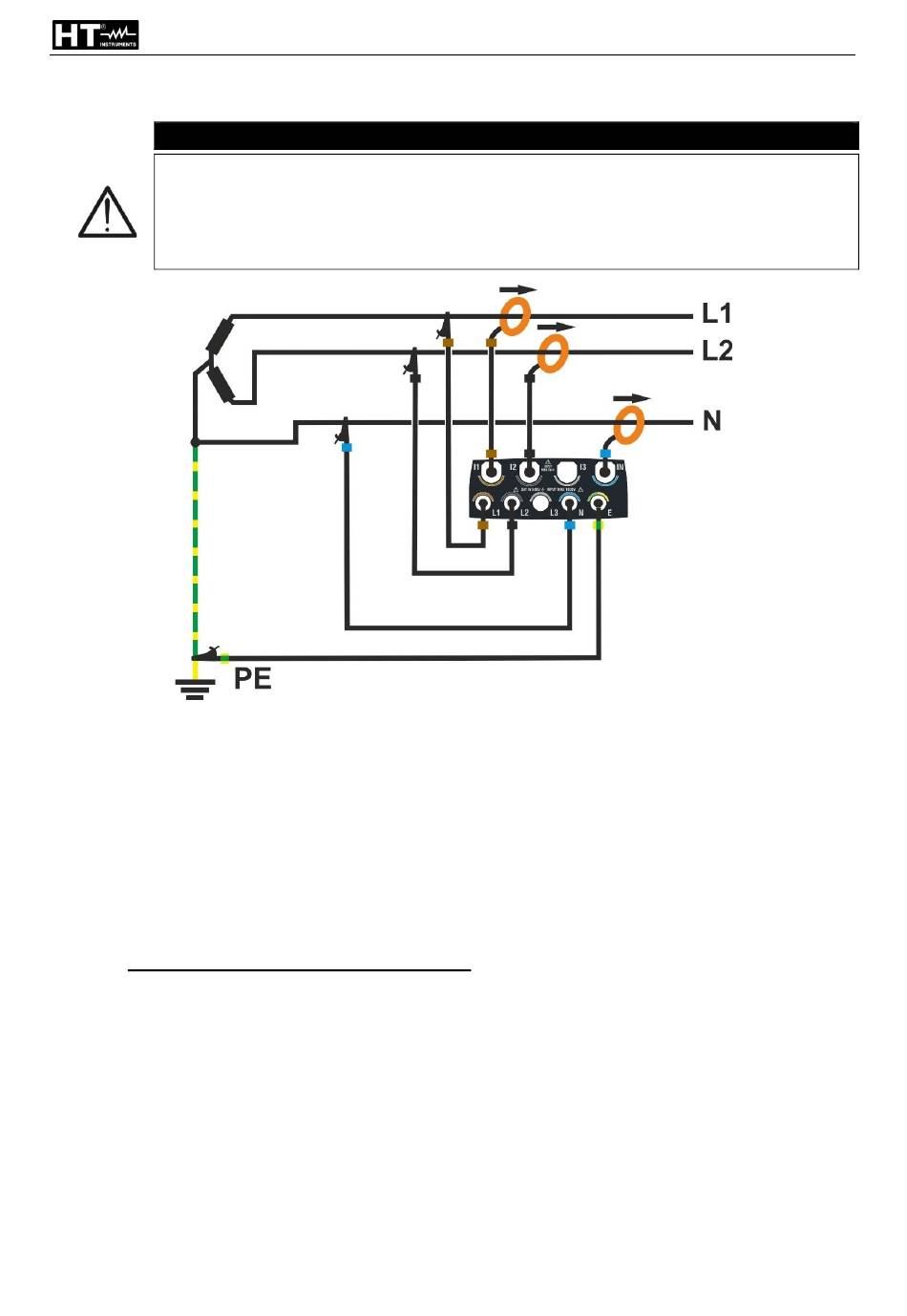

Abb. 69: Anschluss des Instrumentes in einem dreiphasigen 4-Leiter-System 3Ph E
1. Stellen Sie die Konfiguration „3-Ph 3-Leiter Offen Y" am Instrument ein (siehe § 5.2.1)
2. Verbinden Sie die Messleitungen mit den Leitern L1, L2, N und PE wie in Abb. 69 gezeigt
3. Legen Sie die Stromwandler um die Leiter der Phasen L1, L2, N an, wobei Sie die
Richtung des Pfeils auf der Prüfspitze selbst beachten, der die konventionelle
Stromrichtung vom Generator zur Last angibt.
4. Versorgen Sie das zu prüfende elektrische System mit Strom, wenn es für den Anschluss
des Instruments vorübergehend außer Betrieb genommen wurde.
5. Führen Sie ggf. die Funktion „Autoset" zur Überprüfung der Verbindungen (siehe § 6.2)
aus, bevor Sie eine Aufzeichnung starten
6. Drücken Sie die GO/STOP-Taste , um eine Aufzeichnung zu aktivieren/zu beenden
(siehe § 6.3)
