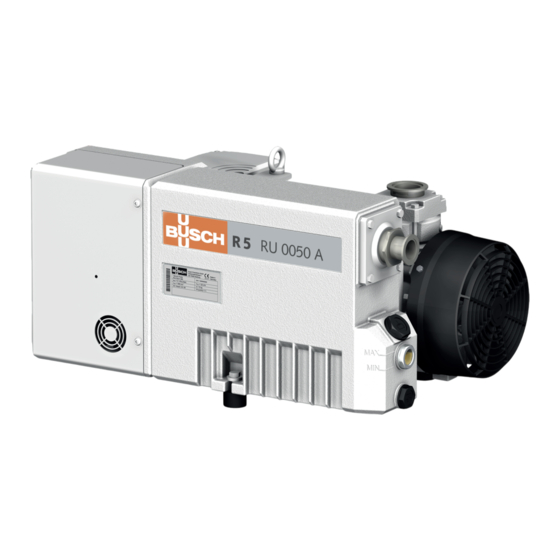

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen, ölgeschmiert RU 0050 A, RU 0070 A Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Deutschland 0870207456/-0001_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 23.03.2018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................5 2.2 Anwendungsbereich ..................... 5 2.3 Technische Standardeigenschaften ............... 5 2.3.1 Frequenzgesteuerter Antrieb..............5 2.3.2 LED-Display ....................5 2.3.3 E/A und Kommunikationsanschluss............5 2.4 Optionales Zubehör....................6 2.4.1 PC-Software ....................6 2.4.2 Manuelles Steuergerät ................6 3 Transport ........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung LED "A1" Axiallüfter E/A und Kommunikationsanschluss Ringschraube Luftentölelement Sauganschluss LED-Anzeige (nur A1) Netzanschluss Typenschild Ölablassschraube Öleinfüllschraube Ölabscheider Ölschauglas Abluftanschluss Frequenzgesteuerter Antrieb HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. 4 / 24 0870207456_RU0050-0070A_-0001_IM_de... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine kann kontinuierlich bei Enddruck betrieben werden, siehe Technische Da- ten [► 22]. -
Seite 6: Optionales Zubehör
3 | Transport 2.4 Optionales Zubehör 2.4.1 PC-Software Zur Festlegung von Parameter-Einstellungen mit einem Computer ist eine PC-Software sowie ein entsprechendes Verbindungskabel erhältlich. 2.4.2 Manuelles Steuergerät Mit dem Bedienpanel können die Maschine sowie Parametereinstellungen einfach vor Ort gesteuert bzw. angepasst werden. Transport WARNUNG Schwebende Last. -
Seite 7: Lagerung
Lagerung | 4 Falls die Maschine auf einer Bodenplatte befestigt ist, gehen Sie folgendermaßen vor: • Entfernen Sie die Befestigung. Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. ACHTUNG Lange Lagerung. Gefahr der Beschädigung der Maschine! •... -
Seite 8: Anschlussleitungen/-Rohre
• Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge mindes- tens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall sehr langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu ver- wenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 5.2.1 Sauganschluss WARNUNG Ungeschützter Sauganschluss. -
Seite 9: Abluftanschluss
Flüssigkeit zurück in die Maschine laufen kann. 5.3 Auffüllen mit Öl ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. 0870207456_RU0050-0070A_-0001_IM_de 9 / 24... -
Seite 10: Elektrischer Anschluss
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfül- len, bei Bedarf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (EMV- Klasse der Maschine siehe Technische Daten [► 22]). -
Seite 11: Schaltplan E/A- Und Kommunikationsanschluss
24 V Aus Eingangsstromversorgung (max. 100 mA) "Logik 0" ► Eingangsspannung = 0 … 4 VDC "Logik 1" ► Eingangsspannung = 8 … 30 VDC Kommunikationsanschluss über Modbus (RS485): Weitere Informationen erhalten Sie von Ihrer Busch-Vertretung. 0870207456_RU0050-0070A_-0001_IM_de 11 / 24... -
Seite 12: Inbetriebnahme
6 | Inbetriebnahme Inbetriebnahme ACHTUNG Die Maschine wird unbefüllt (ohne Öl) ausgeliefert. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be- schädigt. • Vor der Inbetriebnahme muss Öl eingefüllt werden, siehe Auffüllen mit Öl [► 9]. VORSICHT Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C erreichen. -
Seite 13: Fehler-Zurücksetzung
Wartung | 7 6.2 Fehler-Zurücksetzung Fehler werden durch Aufleuchten der LED „A1“ und – bei bestehender Verbindung – durch das Ausbleiben des Signals für Betriebsbereitschaft (Klemme 1 des D_SUB9-An- schlusses) angezeigt. • Bevor Sie einen Fehler zurücksetzen, ermitteln Sie die potenzielle Ursache, und behe- ben Sie den Fehler. -
Seite 14: Wartungsplan
Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 15: Kontrolle Des Ölstands
• Prüfen Sie den Ölstand, siehe Kontrolle des Ölstands [► 15]. • Prüfen Sie die Maschine auf austretendes Öl. Im Falle einer Leckage lassen Sie die Maschine von Busch re- parieren. Alle 6 Monate • Reinigen Sie die Maschine von Staub und Schmutz. -
Seite 16: Ölwechsel
7 | Wartung 7.3 Ölwechsel 1x O-Ring, Teilenr.: 0486 000 505 Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 22] und Öl [► 22]. 1x O-Ring, Teilenr.: 0486 000 590 Ölstand prüfen 16 / 24 0870207456_RU0050-0070A_-0001_IM_de... -
Seite 17: Wechsel Der Luftentölelemente
Wartung | 7 7.4 Wechsel der Luftentölelemente 10 mm-Schlüssel Original-Ersatzteile von Busch 1x Luftentölelement (EF), Teilenr.: 0532 140 156 10 mm-Schlüssel O-ring 1x Flachdichtung, Teilenr.: 0480 000 112 0870207456_RU0050-0070A_-0001_IM_de 17 / 24... -
Seite 18: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular kann unter www.buschvacuum.com heruntergeladen werden. -
Seite 19: Ersatzteile
0992 205 168 (RU 0050-0070 A) Wartung. Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 11 Störungsbehebung GEFAHR Durchführen von Arbeiten am frequenzgesteuerten Antrieb und Motor. Stromschlaggefahr. -
Seite 20: Mögliche Ursache
• Lassen Sie die Maschine in großen Mengen wurden spülen (wenden Sie sich in die Maschine gesaugt. an Busch). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 20 / 24 0870207456_RU0050-0070A_-0001_IM_de... -
Seite 21: Schaltplan
Schaltplan | 12 12 Schaltplan 0870207456_RU0050-0070A_-0001_IM_de 21 / 24... -
Seite 22: Technische Daten
13 | Technische Daten 13 Technische Daten RU 0050 A RU 0070 A Nennsaugvermögen (60Hz) m³/h Enddruck hPa (mbar) abs. 0,05 Motornennleistung (60 Hz) Nennstromstärke für 1~ 200-240 V ±10 % Interne Sicherung (TT) Max. Fehlerstrom gemäß EN 61010-1/A1 < 3,5 Netzfrequenz 50/60 Zulässiger Drehzahlbereich (38 … 60 Hz) 1150 …... -
Seite 23: Eu-Konformitätserklärung
15 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. -
Seite 24: All Over The World In Industry
Czech Republic Netherlands Turkey www.buschvacuum.cz www.busch.nl www.buschvacuum.com Denmark New Zealand United Arab Emirates www.busch.dk www.busch.com.au www.busch.ae Finland Norway United Kingdom www.busch.fi www.busch.no www.busch.co.uk France Peru www.busch.fr www.busch.com.pe www.buschusa.com Germany Poland www.busch.de www.busch.com.pl www.buschvacuum.com 0870207456/-0001_de / © Busch Produktions GmbH...
