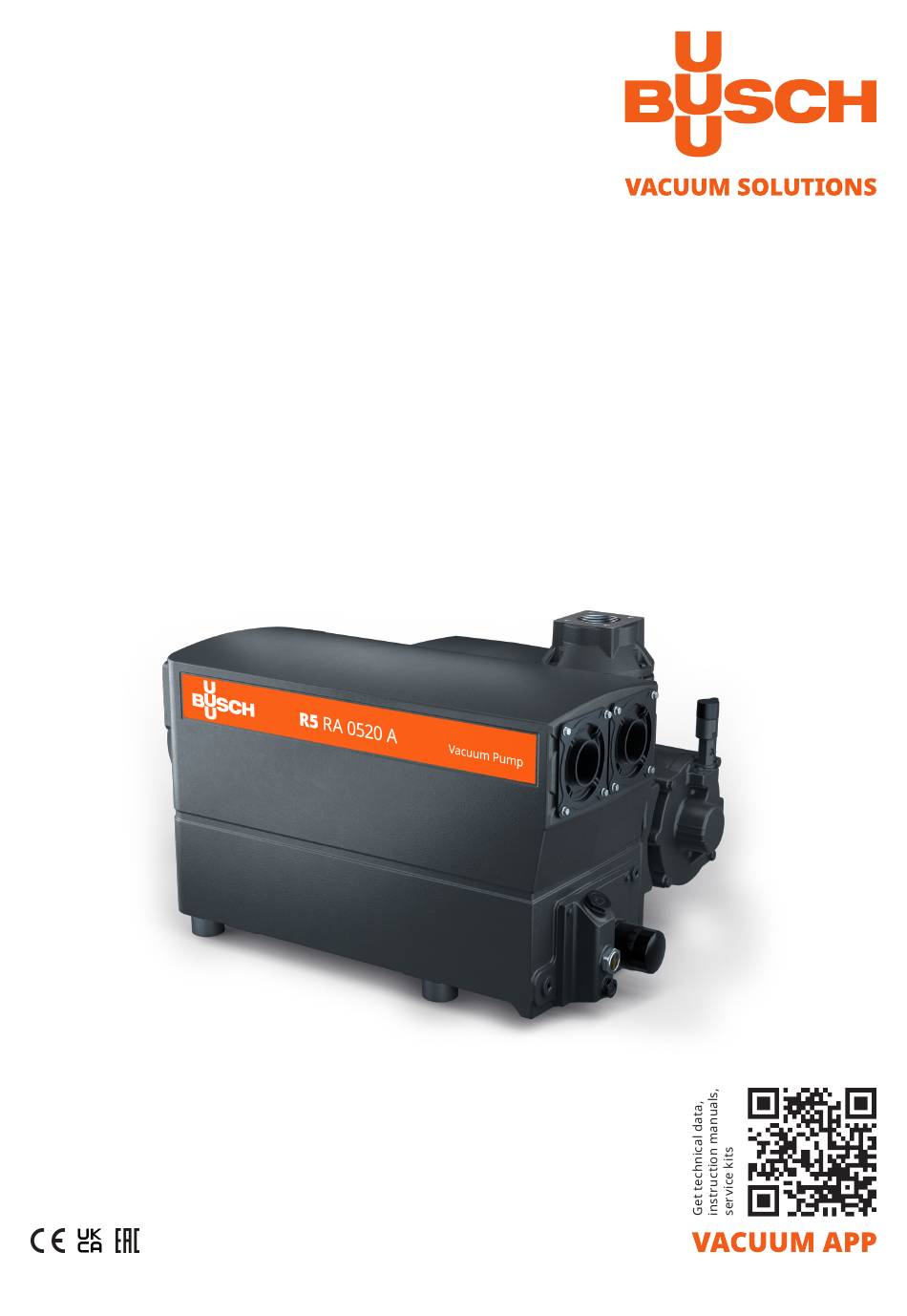

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen RA 0520 A Betriebsanleitung 0870242264 | -0002_de | Originalanleitungen 05.05.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Standardzubehör ..............................2.4.1 Temperaturschalter "Gas"........................Optionales Zubehör ............................2.5.1 Gasballastventil............................. 2.5.2 Ansaugfilter............................2.5.3 Temperaturschalter "Öl"........................2.5.4 Widerstandsthermometer „Öl“ ......................2.5.5 Niveauschalter ............................2.5.6 Abgasdruckschalter..........................2.5.7 Variabler Drehzahlantrieb ........................Transport ................................Lagerung ................................ - Seite 3 Inhaltsverzeichnis Technische Daten ..............................Öl .................................... EU-Konformitätserklärung..........................UK-Konformitätserklärung ..........................Instruction Manual R5 RA 0520 A_DE_de 3 | 44...
-
Seite 4: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 5: Produktbeschreibung
Produktbeschreibung | 2 Produktbeschreibung EF (x2) Beschreibung Sauganschluss (Einlass) Abluftanschluss (Auslass) Luft-Öl-Wärmetauscher Augenschraube Luftentölelement Gasballastventil Motorklemmenkasten Typenschild Ölablassschraube Ölfilter Öleinfüllschraube Ölabscheider Ölschauglas Temperaturschalter „Gas“ HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen. -
Seite 6: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt. Bei einer Außeninstallation kontaktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 7: Standardzubehör
Variabler Drehzahlantrieb Die Maschine kann optional mit einem variablen Drehzahlantrieb (VSD) ausgestattet werden. Ein Frequenzumrichter erhöht das Saugvermögen der Maschine und spart Energie. Weitere Informatio- nen erhalten Sie von Ihrer Busch-Vertretung. Instruction Manual R5 RA 0520 A_DE_de 7 | 44... -
Seite 8: Transport
3 | Transport Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! ● Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. - Seite 9 Transport | 3 Falls die Maschine auf einer Bodenplatte befestigt ist: ● Entfernen Sie die Maschine von der Bodenplatte. Instruction Manual R5 RA 0520 A_DE_de 9 | 44...
-
Seite 10: Lagerung
4 | Lagerung Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... -
Seite 11: Installation
Installation | 5 Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Stellen Sie sicher, dass die Installationsbedingungen vollständig erfüllt sind. Beschreibung Min. 70 cm ~10 cm ~50 cm ~50 cm ● Die Umgebung der Maschine darf nicht explosionsgefährdet sein. ●... -
Seite 12: Anschlussleitungen/-Rohre
● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 13: Abluftanschluss
– 3" NPT Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: ● Busch empfiehlt den Einbau eines Absperrventils, damit kein Öl in das Vakuumsystem zurück- fließen kann. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge- übt werden. -
Seite 14: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten und Öl [➔ 38]. -
Seite 15: Stromanschluss
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. Instruction Manual R5 RA 0520 A_DE_de... -
Seite 16: Die Maschine Wird Ohne Steuerbox Oder Drehzahlregelung (Vsd) Geliefert
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. -
Seite 17: Maschine Wird Mit Variablem Drehzahlantrieb Geliefert (Option)
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Wenn der variable Drehzahlantrieb nicht mit einem verriegelbaren Trennschalter ausgestattet ist, muss dieser an der Stromversorgung angebracht werden, damit die Maschine bei Wartungsar- beiten vollständig getrennt werden kann. -
Seite 18: Schaltplan Für Drehstrommotor
6 | Stromanschluss ANMERKUNG Die zulässige Motordrehzahl liegt über der Empfehlung. Gefahr der Beschädigung der Maschine! ● Prüfen Sie den zulässigen Motordrehzahlbereich, siehe Technische Daten. ANMERKUNG Falscher Anschluss. Gefahr der Beschädigung des variablen Drehzahlantriebs. ● Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie die Anweisungen für die Verkabelung/Schaltpläne. -
Seite 19: Elektrischer Anschluss Von Überwachungsorganen
Der Stromanschluss der standardmäßig an der Maschine angebrachten Überwachungsein- richtungen (nicht optional) ist zwingend erforderlich, um die Sicherheit der Maschine und der Bediener zu gewährleisten. HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge- rung von mindestens 20 Sekunden zu konfigurieren. 6.5.1 Schaltplan für Temperaturschalter "Gas"... -
Seite 20: Schaltplan Für Niveauschalter (Optional)
6 | Stromanschluss Schaltpunkt: T Pin 1 + 2 = 110 °C 1 = Braun; 2 = Weiß; 3 = Blau; 4 = Schwarz 6.5.2 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 567 576 Steckverbinder: M12×1, 4-Pin Elektrische Daten: U = 10 – 30 V DC; I Verbrauch: <15 mA; I output max : 150 mA Schaltpunkt: Pin 1 = niedriges Niveau 1 = Braun: Versorgung +24 V DC;... -
Seite 21: Schaltplan Für Abgasdruckschalter (Optional)
Stromanschluss | 6 1 = Braun; 3 = Blau 6.5.5 Schaltplan für Abgasdruckschalter (optional) Teilenr.: 0653 566 736 Steckverbinder: M12×1, 4-Pin Elektrische Daten: U = ≤ 250 V AC/DC (50/60 Hz); I = ≤ 4 A Schaltpunkt: P Pin 1 + 2 = 0,6 bar (Überdruck) 1 = Braun;... -
Seite 22: Inbetriebnahme
7 | Inbetriebnahme Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs! Wenn sich Personen in der Nähe einer Maschine aufhalten, die für längere Zeit nicht lärmisoliert ist: ●... -
Seite 23: Förderung Kondensierbarer Dämpfe
Wenn sich Personen in der Nähe einer Maschine aufhalten, die für längere Zeit nicht lärmisoliert ist: ● Verwenden Sie einen Gehörschutz. Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ●... -
Seite 24: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 25: Wartungsplan
● Prüfen Sie die Maschine auf Ölundichtigkeiten. Monatlich Lassen Sie die Maschine im Falle einer Leckage reparieren (wenden Sie sich an Busch). Falls ein Ansaugfilter installiert ist: ● Prüfen Sie den Ansaugfiltereinsatz und tau- schen Sie ihn wenn notwendig aus. -
Seite 26: Kontrolle Des Ölniveaus
8 | Wartung ● Wenden Sie sich an Busch, wenn eine Überprü- Alle 5 Jahre fung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. Wenden Sie sich an Busch Service. -
Seite 27: Beschreibung
Schrauben Sie den gebrauchten Ölfilter 1× Ölfilter (OF), siehe „Wartungssatz“ mit einem Ölfilterschlüssel ab (Kapitel Ersatzteile – Original-Ersatzteil von Busch) Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten und Öl [➔ 38]. Instruction Manual R5 RA 0520 A_DE_de... -
Seite 28: Wechsel Des Luftentölelements
8 | Wartung Beschreibung 1x O-Ring, siehe „Wartungssatz“ (Kapi- tel Ersatzteile) Wechsel des Luftentölelements Beschreibung 10-mm-Schraubenschlüssel 2× Luftentölelement (EF) 28 | 44 Instruction Manual R5 RA 0520 A_DE_de... -
Seite 29: Reinigen Des Luft-Wärmetauschers
2x Luftentölelement (EF), siehe „War- 2x O-Ring an beiden Luftentölelemen- tungssatz“ (Kapitel Ersatzteile – Origi- ten prüfen nal-Ersatzteil von Busch) 10-mm-Schlüssel / max. zulässiges Drehmoment: 4 Nm Reinigen des Luft-Wärmetauschers ● Stellen Sie sicher, dass das Öl vor der Reinigung des Luft-Wärmetauschers aus der Maschine ab- gelassen wurde (siehe Öl- und Ölfilterwechsel [➔ 26]). - Seite 30 8 | Wartung Beschreibung Zusätzlich zu den Schrauben, 3 O-Ringe Druckluft verwenden und Schutzbrille (ohne Abbildung), siehe „Wartungssatz“ und Maske tragen (Kapitel Ersatzteile) Nach der Reinigung den Wärmetau- scher mit 3 neuen O-Ringen und den 3 Schrauben, die mit einem 13-mm- Schlüssel angezogen werden, wieder montieren (max.
-
Seite 31: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 32: Außerbetriebnahme
10 | Außerbetriebnahme Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine erst abkühlen, bevor Sie sie anfassen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern. -
Seite 33: Ersatzteile
Verwendung nicht freigegebener Ersatzteile. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 34: Fehlerbehebung
12 | Fehlerbehebung Fehlerbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. GEFAHR Stromführende Drähte. Durchführen von Arbeiten am variablen Drehzahlantrieb und Motor. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. - Seite 35 Interne Bauteile sind verschlis- ● Lassen Sie die Maschine re- sen oder beschädigt. parieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- ● Tauschen Sie die Kupplung kommt es zu hoher Geräu- schlissen.
- Seite 36 Der Ölstand ist zu hoch. ● Lassen Sie Öl ab, um das Öl- niveau zu korrigieren. Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. 36 | 44 Instruction Manual R5 RA 0520 A_DE_de...
-
Seite 37: Technische Daten
Technische Daten | 13 Technische Daten RA 0520 A Nennsaugvermögen m³/h 430 / 520 (50 Hz / 60 Hz) ACFM 254 / 306 Enddruck hPa (mbar) abs. (ohne Gasballastventil) TORR 0,075 Enddruck hPa (mbar) abs. (mit Gasballastventil) TORR 0,375 Motornenndrehzahl 1000 / 1200 (50 Hz / 60 Hz) U/min Zulässiger Drehzahlbereich des... - Seite 38 Schaltpunkt / Auslösesignal Öltemperatur [°C] Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Öleignung ● Öl VM 100:Standardöl für Betriebstemperaturen <90C°.
-
Seite 39: Eu-Konformitätserklärung
Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. - Seite 40 Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw.
- Seite 41 H inweise Hinweise Instruction Manual R5 RA 0520 A_DE_de 41 | 44...
- Seite 42 Hinweise 42 | 44 Instruction Manual R5 RA 0520 A_DE_de...
- Seite 43 Hinweise Instruction Manual R5 RA 0520 A_DE_de 43 | 44...
- Seite 44 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
