5 | Installation​

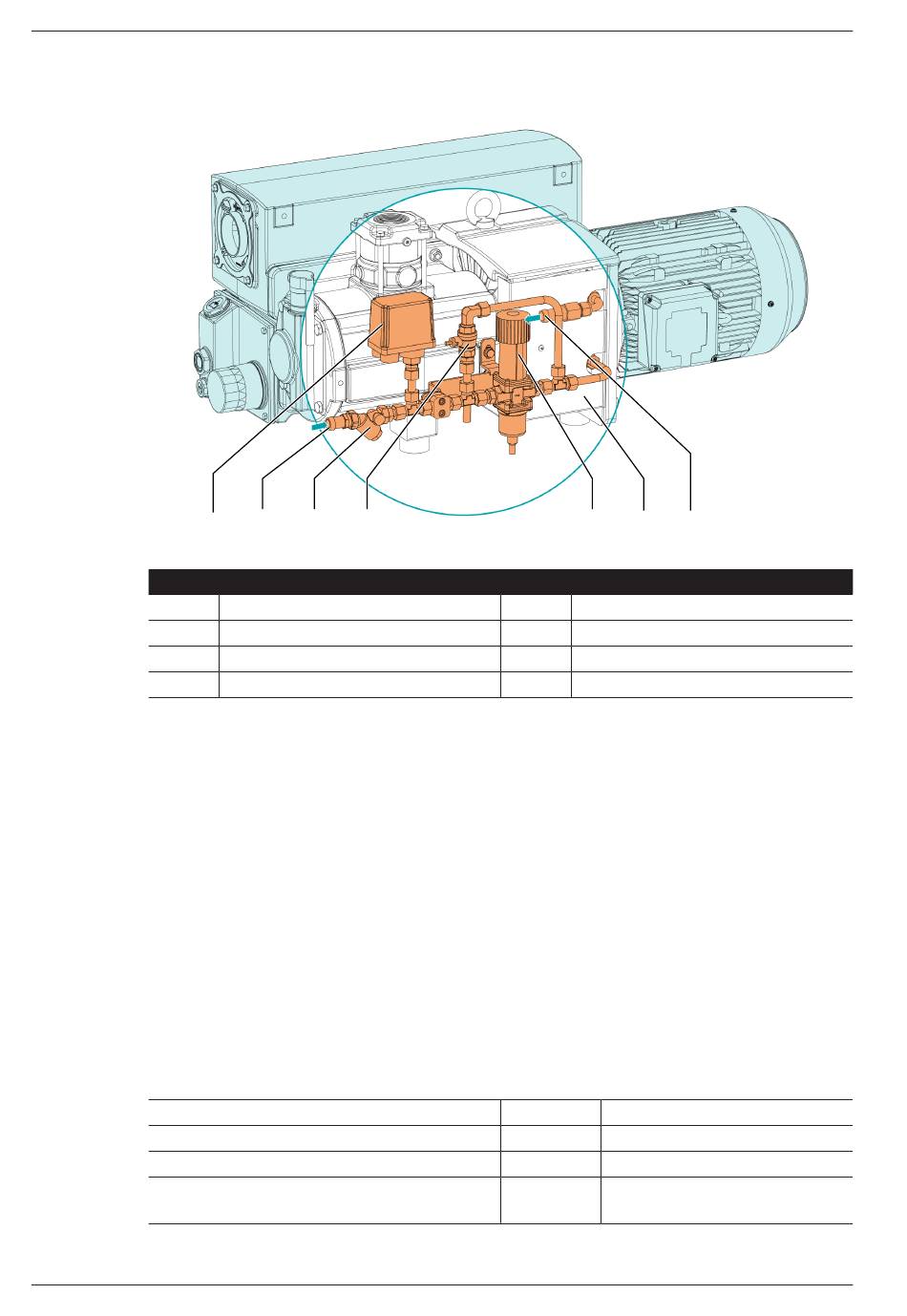

Wasser-Öl-Wärmetauscher mit Zulauf-Zubehör
Beschreibung
CWI
PS
WBV
WHE
Das Thermostatventil (TV) dient der Steuerung der Wasserdurchflussmenge, um die Temperatur der
Maschine stabil zu halten.
Das Thermostatventil (TV) ist werkseitig auf Position 2 (etwa 75 °C Öltemperatur) eingestellt.
Mit dem Druckschalter (PS) wird überwacht, ob sich Wasser im Kühlsystem der Maschine befindet.
Wenn der Druckschalter einen Druck unter 2 bar erfasst, muss die Maschine abgeschaltet werden.
Das Wasser-Bypassventil (WBV) wird bei der ersten Inbetriebnahme der Maschine verwendet. Zu
diesem Zeitpunkt muss es geöffnet sein (ca. 90 Sekunden), um den Wasser-Wärmetauscher be-
triebsfertig zu machen. Anschließend muss es geschlossen werden.
● Verbinden Sie die Kühlwasseranschlüsse (CWI/CWO) mit der Wasserzufuhr.
Anschlussgröße:
– 19 mm Schlauch (CWI/CWO)
● Schließen Sie, sofern erforderlich, den Druckschalter (PS) elektrisch an:
● Siehe Schaltplan für Druckschalter des Wasser-Öl-Wärmetauschers (optional) [➔ 27].
● In Bezug auf das Kühlwasser müssen folgende Voraussetzungen erfüllt werden:
Min. Zulaufkapazität
Wasserdruck
Zulauftemperatur
Erforderlicher Differenzdruck zwischen Zu- und
Rücklauf
16 | 52
PS CWI WF WBV
Kühlwassereinlauf
Druckschalter
Wasser-Bypassventil
Wasser-Öl-Wärmetauscher
TV WHE CWO
CWO Kühlwasserablauf
TV Thermostatventil
WF Wasserfilter
l/min 2,5
bar (Ü) 2 ... 6
°C +5 ... +35
bar ≥ 1
