5 | Installation
Beschreibung
1
3
Anschlussgröße(n):
–
G2" – ohne Ansaugfilter (IF)
–
G2 ½"- mit Ansaugfilter (IF)
–
2" NPT – erhältlich für vertikale und horizontale Saugflansche ohne Luftfilter (IF)
Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird:
● Busch empfiehlt die Installation eines Absperrventils, damit kein Öl in das Vakuumsystem zu-
rückfließen kann.
● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge-
übt werden. Aus diesem Grund empfehlen wir die Montage flexibler Leitungen am Saug- und Ab-
luftanschluss.
5.2.2
Abluftanschluss
Das Abgas enthält geringe Mengen Öl.
Gesundheitsrisiko!
Wenn die Luft in Räume geleitet wird, in denen sich Personen befinden, folgendermaßen vorgehen:
● Für ausreichende Belüftung sorgen.
Abgasdurchfluss versperrt.
Gefahr der Beschädigung der Maschine !
● Sicherstellen, dass das Abgas ungehindert abfließen kann. Die Abluftleitung nicht verschließen,
nicht drosseln und nicht als Druckluftquelle verwenden.
14 | 52
1

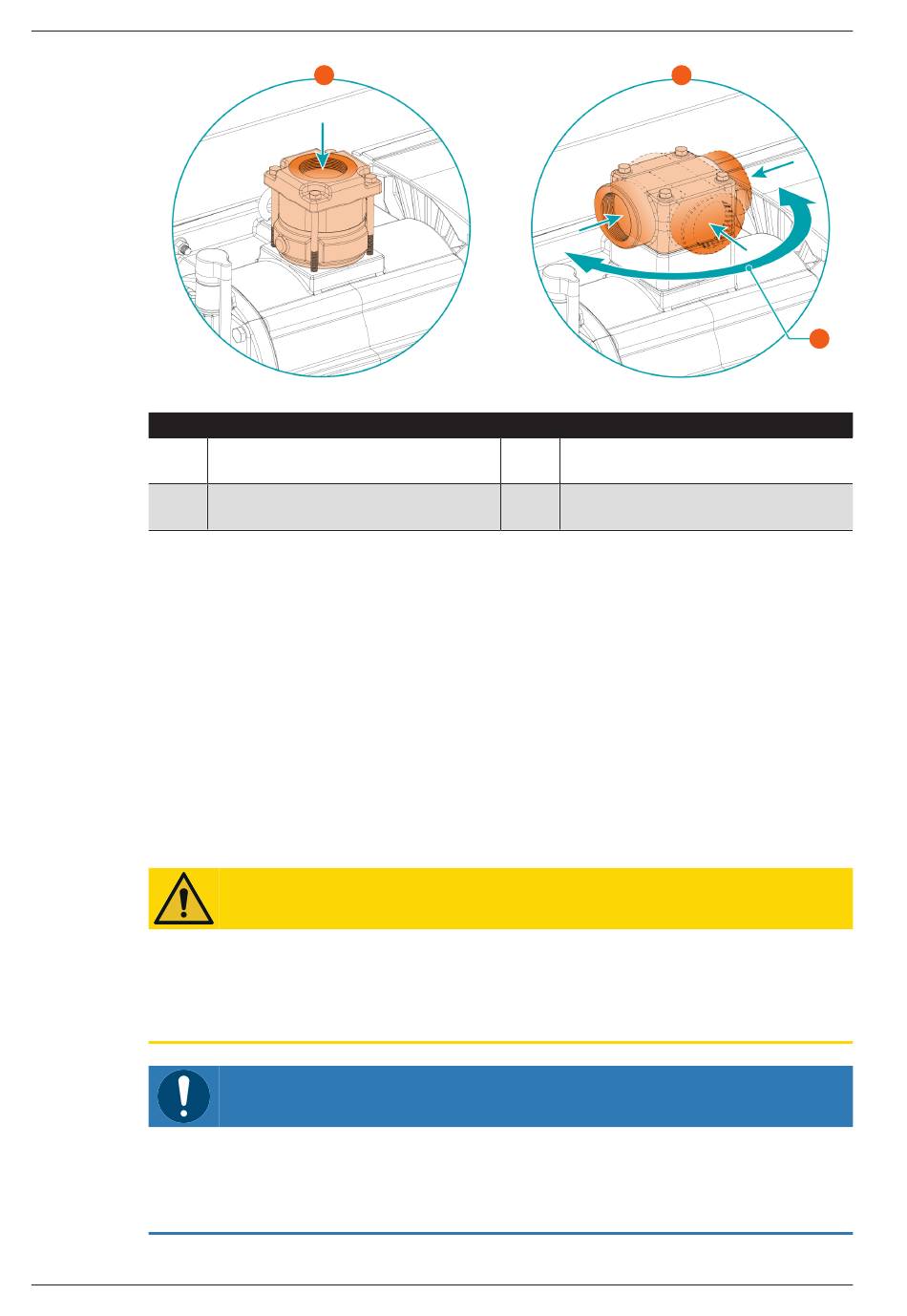

Sauganschluss mit vertikalem Saug-
flansch
Um 180° einstellbar (3 Positionen mög-
lich)
VORSICHT
ACHTUNG
2
2
Sauganschluss mit horizontalem Saug-
flansch (optional)
Instruction Manual R5 RD 0200-0360 A_DE_de
