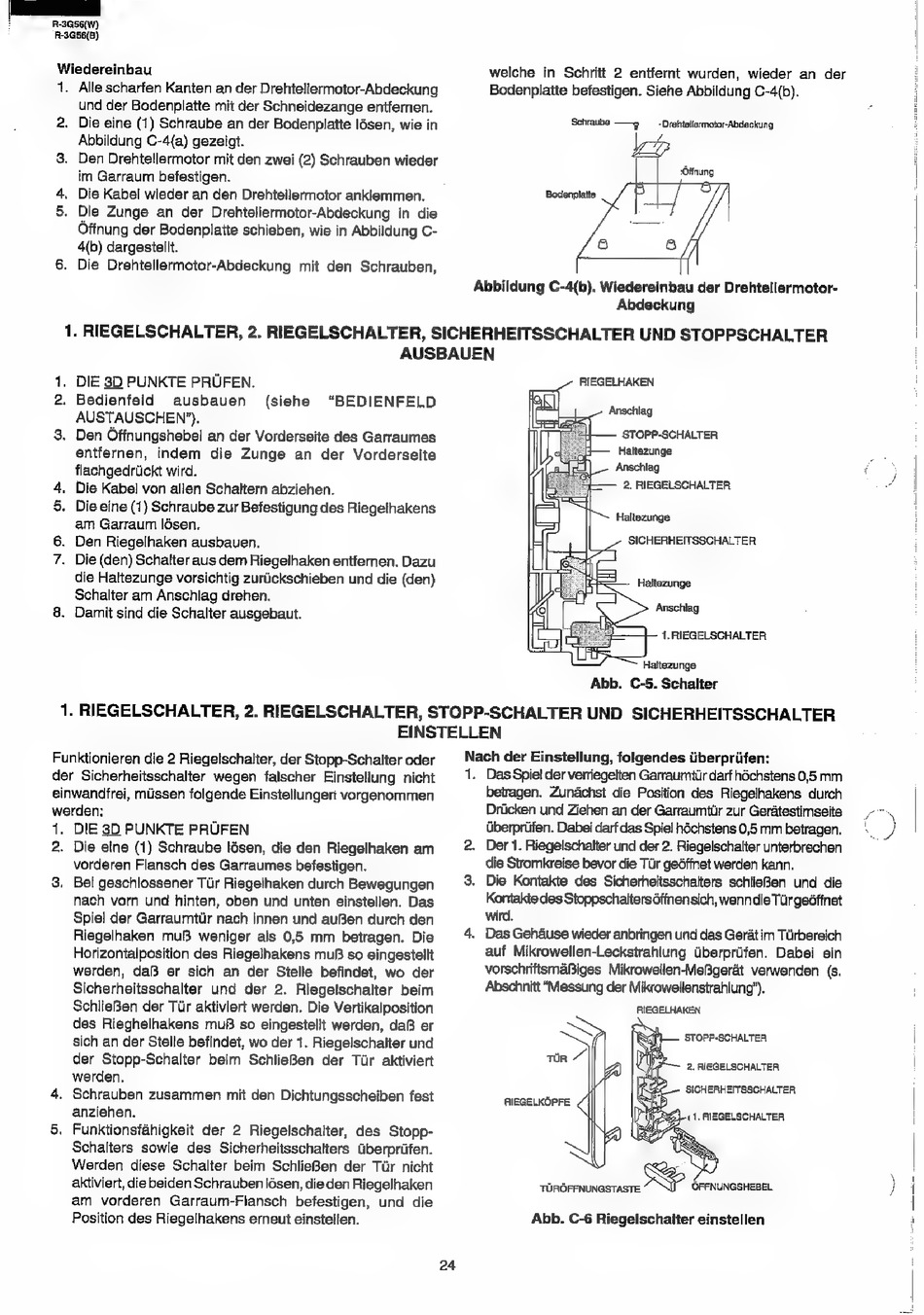

R-3GS6(W)
F-3G56(5)
Wiedereinbau
1. Alle scharfen Kanten an der Drehteliermotor-Abdeckung
und der Bodenplatte mit der Schneidezange entfernen.
2. Die eine (1) Schraube an der Bodenplatte lésen, wie in
Abbildung C-4{a) gezeigt.
3. Den Drehtellermotor mit den zwei (2) Schrauben wieder
im Garraum befestigen.
4, Die Kabel wieder an den Drehtellermotor anktemmen.
5. Die Zunge an der Drehiellermotor-Abdeckung in die
Offnung der Bodenplatte schieben, wie in Abbildung C-
4(b) dargestellt.
6. Die Drehtellermotor-Abdeckung mit den Schrauben,
welche in Schritt 2 entfernt wurden, wieder an der
Bodenplatte befestigen. Siehe Abbildung C-4(b).
Schraubs —F + Drehtetlermotor-Abdeckung
kb
Offnung
Bodenplatte
Abbildung C-4(b). Wiedereinbau der Drehtellermotor-
Abdeckung
1. RIEGELSCHALTER, 2. RIEGELSCHALTER, SICHERHEITSSCHALTER
UND STOPPSCHALTER
AUSBAUEN
1. DIE 3D PUNKTE PRUFEN. RIEGELHAKEN
2. Bedienfeld ausbauen (siehe "BEDIENFELD Anschiag
AUSTAUSCHEN?").
3. Den Offnungshebel an der Vorderseite des Garraumes
entfernen, indem die Zunge an der Vorderseite
flachgedrtickt wird.
4. Die Kabel von allen Schaltern abziehen.
5. Die eine (1) Schraube zur Befestigung des Riegethakens
am Garraum lésen.
6. Den Riegelhaken ausbauen.
7. Die (den) Schatter aus dem Riegelhaken entfernen. Dazu
die Haltezunge vorsichtig zurlickschieben und die (den)
Schalter am Anschlag drehen.
8. Damit sind die Schalter ausgebaut.
STOPP-SCHALTER
Haltezunge
Anschlag
2, RIEGELSCHALTER
Haltezunge
SICHERHEITSSGHALTER
Haltezunge
Anschlag
1, RIEGELSCHALTER
Haltezunge
Abb. C-5. Schalter
Funktionieren die 2 Riegelschalter, der Stopp-Schalter oder
der Sicherheitsschalter wegen falscher Einstellung nicht
einwandfrei, miissen folgende Einstellungen vorgenommen
werden:
1. DIE 3D PUNKTE PRUFEN
2. Die eine (1) Schraube lésen, die den Riegelhaken am
vorderen Flansch des Garraumes befestigen.
8. Bel geschlossener Tur Riegelhaken durch Bewegungen
nach vorn und hinten, oben und unten einstellen. Das
Spiel der Garraumtur nach innen und auBen durch den
Riegelhaken muB weniger als 0,5 mm betragen. Die
Horizontalposition des Riegelhakens muB3 so eingestellt
werden, da er sich an der Stelle befindet, wo der
Sicherheitsschalter und der 2. Riegelschalter beim
SchlieBen der Tir aktiviert werden. Die Vertikalposition
des Rieghelhakens muB so eingestelit werden, da er
sich an der Stelle befindet, wo der 1. Riegelschalter und
der Stopp-Schalter beim SchlieBen der Tir aktiviert
werden.
4. Schrauben zusammen mit den Dichtungsscheiben fest
anziehen.
5. Funktionsfahigkeit der 2 Riegelschalter, des Stopp-
Schalters sowie des Sicherheitsschalters Uberpriifen.
Werden diese Schalter beim SchlieBen der Tir nicht
aktiviert, die beiden Schrauben |ésen, die den Riegelnaken
am vorderen Garraum-Flansch befestigen, und die
Position des Riegelhakens erneut einstellen.
24
Nach der Einstellung, folgendes tiberpriifen:
1. Das Spiel der verriegelten Garraumtir darf héchstens 0,5 mm
beiragen. Zunachst die Position des Riegelhakens durch
Driicken und Ziehen an der Garraumtir zur Geratestimseite
berprifen. Dabei darf das Spiel héchstens 0,5 mm betragen.
2. Der 1. Riegelschalter und der 2. Riegelschalter unterbrechen
die Stromkreise bevor die Tur gedfinet werden kann.
3. Die Kontakte des Sicherheitsschalters schlieBen und die
Kontakte des Stoppschalters 6ffnen sich, wenn die Tur geétinet
wird.
4. Das Gehause wieder anbringen und das Gerat im Tiirbereich
auf Mikrowellen-Lecksirahlung dberpriifen. Dabei ein
vorschriftsmaBiges Mikrowellen-MeBgerat verwenden (s.
Abschnitt "Messung der Mikrowellenstrahlung').
RIEGELHAKEN
= STOPP-SCHALTER,
TUR ~
a 2, RIEGELSCHALTER
SICHERHEITSSCHALTER
RIEGELKOPFE
Abb. C-6 Riegelschalter einstellen
