B-3GS6(W)
R-3G56(B)

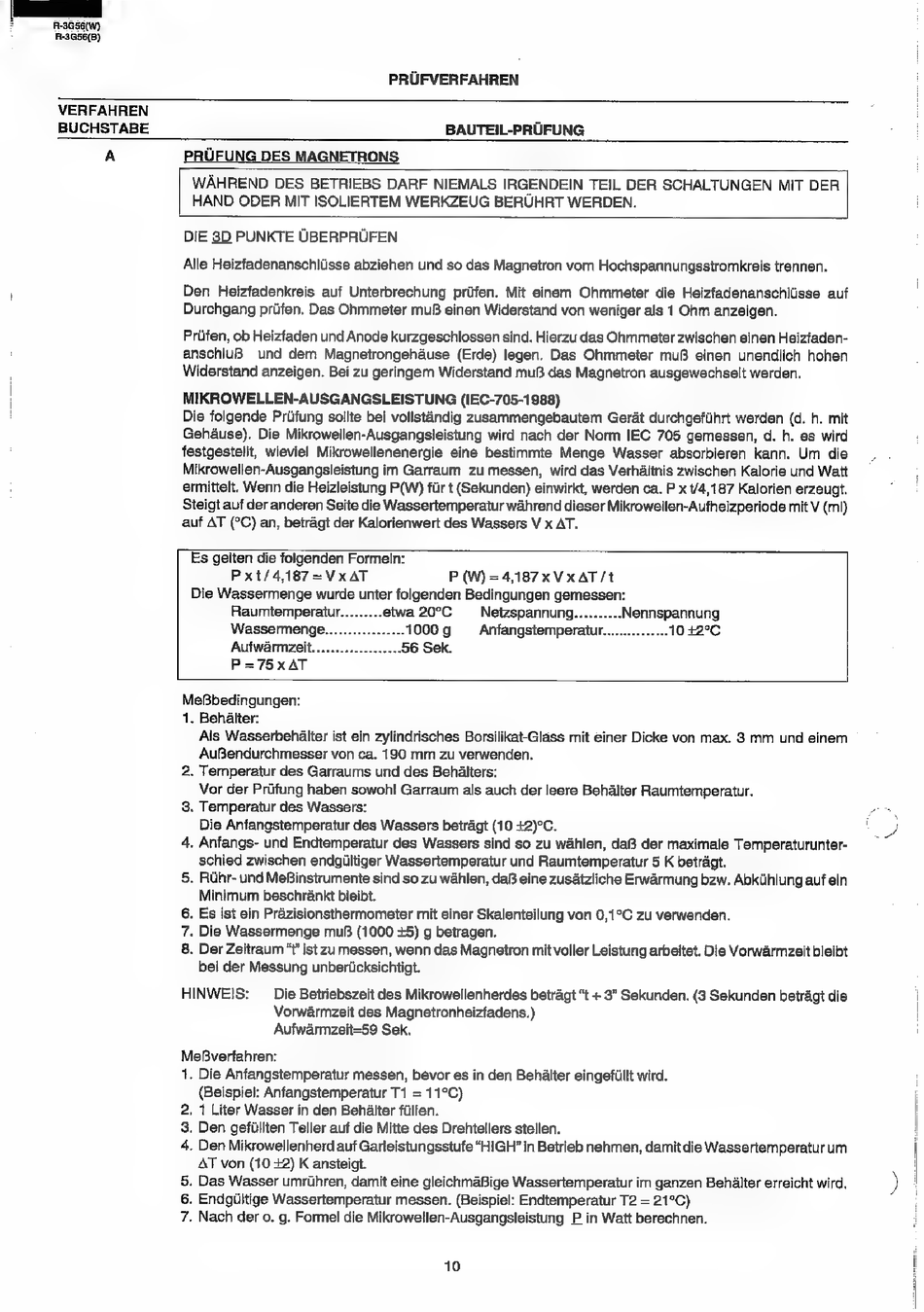

PRUFVERFAHREN
VERFAHREN
BUCHSTABE BAUTEIL-PRUFUNG
A PRUFUNG DES MAGNETRONS
WAHREND DES BETRIEBS DARF NIEMALS IRGENDEIN TEIL DER SCHALTUNGEN MIT DER
HAND ODER MIT ISOLIERTEM WERKZEUG BERUHRT WERDEN.
DIE 3D PUNKTE UBERPRUFEN
Alle Heizfadenanschitisse abziehen und so das Magnetron vom Hochspannungsstromkreis trennen.
Priifen, ob Heizfaden und Anode kurzgeschlossen sind. Hierzu das Ohmmeter zwischen einen Heizfaden-
anschluB und dem Magnetrongehause (Erde) legen. Das Ohmmeter muB einen unendlich hohen
;
Widerstand anzeigen. Bei zu geringem Widerstand muB das Magnetron ausgewechselt werden.
' MIKROWELLEN-AUSGANGSLEISTUNG (IEC-705-1988)
Die folgende Priitung sollte bei vollstandig zusammengebautem Gerat durchgeftihrt werden (d. h. mit
Gehause). Die Mikrowellen-Ausgangsieistung wird nach der Norm IEC 705 gemessen, d. h. es wird
festgestellt, wieviel Mikrowellenenergie eine bestimmte Menge Wasser absorbieren kann. Um die
Mikrowellen-Ausgangsleistung im Garraum zu messen, wird das Verhaltnis zwischen Kalorie und Watt
ermittelt. Wenn die Heizleistung P(W) fir t (Sekunden) einwirkt, werden ca. P x t/4,187 Kalorien erzeugt.
Steigt auf der anderen Seite die Wassertemperatur wahrend dieser Mikrowellen-Aufheizperiode mit V (ml)
auf AT (°C) an, betragt der Kalorienwert des Wassers V x AT.
Es gelten die folgenden Formein:
Pxt/4,187=VxAT P (W) =4,187x Vx AT/t
Die Wassermenge wurde unter folgenden Bedingungen gemessen:
Raumtemperatur......... etwa 20°C Netzspannung.......... Nennspannung
Wassermenge... ..1000g Anfangstemperatur...............10 +2°C
Aufwarmzeit.
P=75xAT
MefBbedingungen:
1. Behdlter:
Als Wasserbehilter ist ein zylindrisches Borsilikat-Glass mit einer Dicke von max. 3 mm und einem
AuBendurchmesser von ca. 190 mm zu verwenden.
2. Temperatur des Garraums und des Behalters:
Vor der Priifung haben sowohl Garraum als auch der leere Behalter Raumtemperatur.
3. Temperatur des Wassers:
Die Anfangstemperatur des Wassers betragt (10 +2)°C.
4. Anfangs- und Endtemperatur des Wassers sind so zu wahlen, da der maximale Temperaturunter-
schied zwischen endgiltiger Wassertemperatur und Raumtemperatur 5 K betragt.
5. Rihr- und MeBinstrumente sind so zu wahlen, da® eine zusatzliche Erwarmung bzw. Abkiihlung auf ein
Minimum beschrankt bleibt.
. Es ist ein Prazisionsthermometer mit einer Skalenteilung von 0,1°C zu verwenden.
. Die Wassermenge muf3 (1000 +5) g betragen.
. Der Zeitraum "t" ist zu messen, wenn das Magnetron mit voller Leistung arbeitet. Die Vorwarmzeit bleibt
bei der Messung unberiicksichtigt.
ano
HINWEIS: Die Betriebszeit des Mikrowellenherdes betragt "t + 3" Sekunden. (3 Sekunden betragt die
Vorwarmzeit des Magnetronheizfadens.)
Aufwarmzeit=59 Sek.
MeBverfahren:
1. Die Anfangstemperatur messen, bevor es in den Behalter eingefilllt wird.
(Beispiel: Anfangstemperatur T1 = 11°C)
2, 1 Liter Wasser in den Behalter ftillen.
3. Den geflillten Teller auf die Mitte des Drehtellers stellen.
4. Den Mikrowellenherd auf Garleistungsstufe "HIGH" in Betrieb nehmen, damit die Wassertemperatur um
AT von (10 +2) K ansteigt.
5. Das Wasser umrihren, damit eine gleichmaBige Wassertemperatur im ganzen Behalter erreicht wird.
6. Endgilltige Wassertemperatur messen. (Beispiel: Endtemperatur T2 = 21°C)
7. Nach der o. g. Formel die Mikrowellen-Ausgangsleistung P in Watt berechnen.
10
