R-3GSE(W)
R-3G56(B)
1)
2)

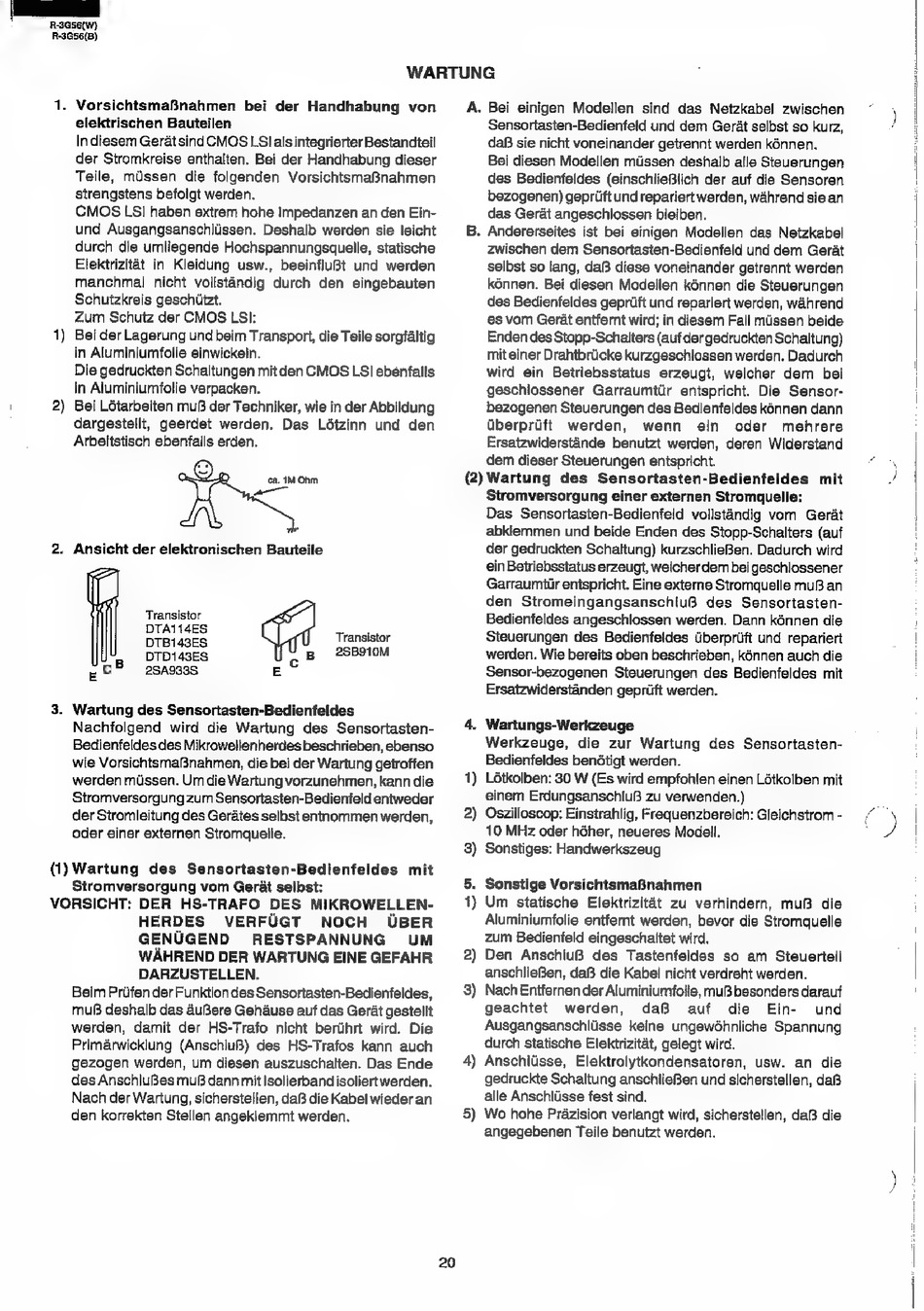

WARTUNG
. VorsichtsmaBnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerat sind CMOS LSlals integrierter Bestandteil
der Stromkreise enthalten. Bei der Handhabung dieser
Teile, mussen die folgenden VorsichtsmaBnahmen
strengstens befolgt werden.
CMOS LSI haben extrem hohe Impedanzen an den Ein-
und Ausgangsanschllissen. Deshalb werden sie leicht
durch die umllegende Hochspannungsquelle, statische
Elektrizitat in Kleidung usw., beeinfluBt und werden
manchmal nicht vollstandig durch den eingebauten
Schutzkreis geschiitzt.
Zum Schutz der CMOS LSI:
Bei der Lagerung und beim Transport, die Teile sorgfaltig
in Aluminiumfolie einwickeln.
Die gedruckten Schaltungen mit den CMOS LS! ebenfalls
in Aluminiumfolie verpacken.
Bei Létarbeiten muB der Techniker, wie in der Abbildung
dargestellt, geerdet werden. Das Létzinn und den
Arbeitstisch ebenfalls erden.
ca. 1M Ohm
Ansicht der elektronischen Bauteile
Transistor
DTA114ES
Transistor
DTB143ES
R DTDIa3Es abe PeESIOM
E c 2SA933S E
Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben, ebenso
wie VorsichtsmaBnahmen, die bei der Wartung getroffen
werden missen. Um die Wartung vorzunehmen, kann die
Stromversorgung zum Sensortasten-Bedienfeld entweder
der Stromleitung des Gerates selost entnommen werden,
oder einer externen Stromquelle.
(1)Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerat selbst:
VORSICHT: DER HS-TRAFO DES MIKROWELLEN-
HERDES VERFUGT NOCH UBER
GENUGEND RESTSPANNUNG UM
WAHREND DER WARTUNG EINE GEFAHR
DARZUSTELLEN.
Beim Priifen der Funktion des Sensortasten-Bedienfeldes,
muB deshalb das auBere Gehause auf das Gerat gestellt
werden, damit der HS-Trafo nicht beriihrt wird. Die
Primarwicklung (AnschluB) des HS-Trafos kann auch
gezogen werden, um diesen auszuschalten. Das Ende
des AnschluBes mu dann mit lsolierband isoliert werden.
Nach der Wartung, sicherstellen, da die Kabel wieder an
den korrekten Stellen angeklemmt werden.
20
A.
Bei einigen Modellen sind das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerat selbst so kurz,
daB sie nicht voneinander getrennt werden kénnen.
Bei diesen Modellen missen deshalb alle Steuerungen
des Bedienfeldes (einschlieBlich der auf die Sensoren
bezogenen) gepriift und repariert werden, wahrend sie an
das Gerat angeschlossen bleiben.
. Andererseites ist bei einigen Modellen das Netzkabel
zwischen dem Sensortasten-Bedienfeld und dem Gerat
selbst so lang, da diese voneinander getrennt werden
kénnen. Bei diesen Modellen kénnen die Steuerungen
des Bedienfeldes geprift und repariert werden, wahrend
es vom Gerat entfernt wird; in diesem Fall missen beide
Enden des Stopp-Schalters (auf der gedruckten Schaltung)
mit einer Drahtbriicke kurzgeschlossen werden. Dadurch
wird ein Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumttr entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes kénnen dann
Uberprift werden, wenn ein oder mehrere
Ersatzwiderstande benutzt werden, deren Widerstand
dem dieser Steuerungen entspricht.
(2)Wartung des Sensortasten-Bedienfeldes mit
4.
1)
2)
3)
5.
1)
2)
3)
4)
5)
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollstandig vom Gerat
abklemmen und beide Enden des Stopp-Schalters (auf
der gedruckten Schaltung) kurzschlieBen. Dadurch wird
ein Betriebsstatus erzeugt, welcherdem bei geschlossener
Garraumtir entspricht. Eine externe Stromquelle muB an
den StromeingangsanschiuB des Sensortasten-
Bedienfeldes angeschlossen werden. Dann kénnen die
Steuerungen des Bedienfeldes Uberpriift und repariert
werden. Wie bereits oben beschrieben, kénnen auch die
Sensor-bezogenen Steuerungen des Bedienfeldes mit
Ersatzwiderstanden geprift werden.
Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-
Bedienfeldes bendtigt werden.
L6étkolben: 30 W (Es wird empfohlen einen Létkolben mit
einem Erdungsanschluf3 zu verwenden.)
Oszilloscop: Einstrahlig, Frequenzbereich: Gleichstrom -
10 MHz oder hdher, neueres Modell.
Sonstiges: Handwerkszeug
Sonstige VorsichtsmaBnahmen
Um statische Elektrizitat zu verhindern, muB die
Aluminiumfolie entfernt werden, bevor die Stromquelle
zum Bedienfeld eingeschaltet wird.
Den AnschiuB des Tastenfeldes so am Steuerteil
anschlieBen, daB die Kabel nicht verdreht werden.
Nach Entfernen der Aluminiumfolie, muB besonders darauf
geachtet werden, da auf die Ein- und
Ausgangsanschliisse keine ungewéhnliche Spannung
durch statische Elektrizitat, gelegt wird.
Anschlisse, Elektrolytkondensatoren, usw. an die
gedruckte Schaltung anschlieBen und sicherstellen, daB
alle Anschllsse fest sind.
Wo hohe Prazision verlangt wird, sicherstellen, daB die
angegebenen Teile benutzt werden.
