MONTAGE UND INSTALLATION
4
Montage und Installation
4.1
Anbau des Proportionalventils am Traktor
In der Montagezeichnung ist der Standardhalter am rechten Anbauteil dargestellt.
Je nach Traktor können Sonderhalter erforderlich sein (siehe Montageanleitung des Frontlader-
Anbausatzes).
2
2
1
1

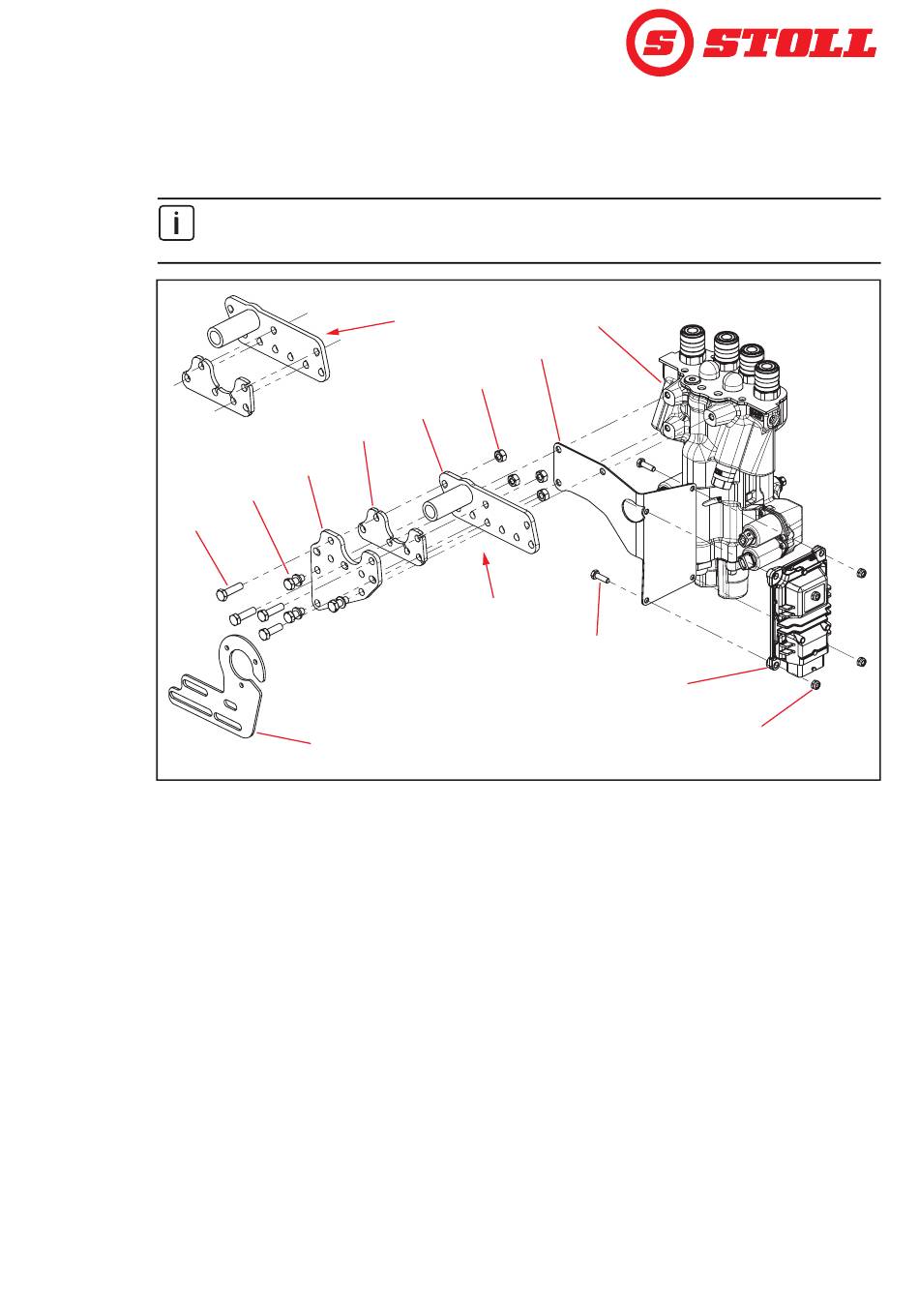

Abb. 2
Proportionalventil anbauen
Legende
1
4 Sechskantschrauben M8x30
2
3 Sechskantschrauben M8x20 mit Sicherungsringen
3
Halter
4
Zwischenplatte
5
Halter am rechten Anbauteil
6
4 Sechskantmuttern M8
7
Haltewinkel
8
Proportionalventil
9
4 Sicherungsmuttern M6
10
Controller
11
4 Sechskantschrauben M6x20
12
Steckdosenhalter
