MONTAGE UND INSTALLATION
4.5.2

Anbau des Controllers

Controller anbauen:
(1) Controller mit 4 Sechskantschrauben M6x20
mit Sicherungsmuttern an Haltewinkel
befestigen.
 Der Controller ist angebaut.
M00176 0000000134 DE 002
1 1
5 5

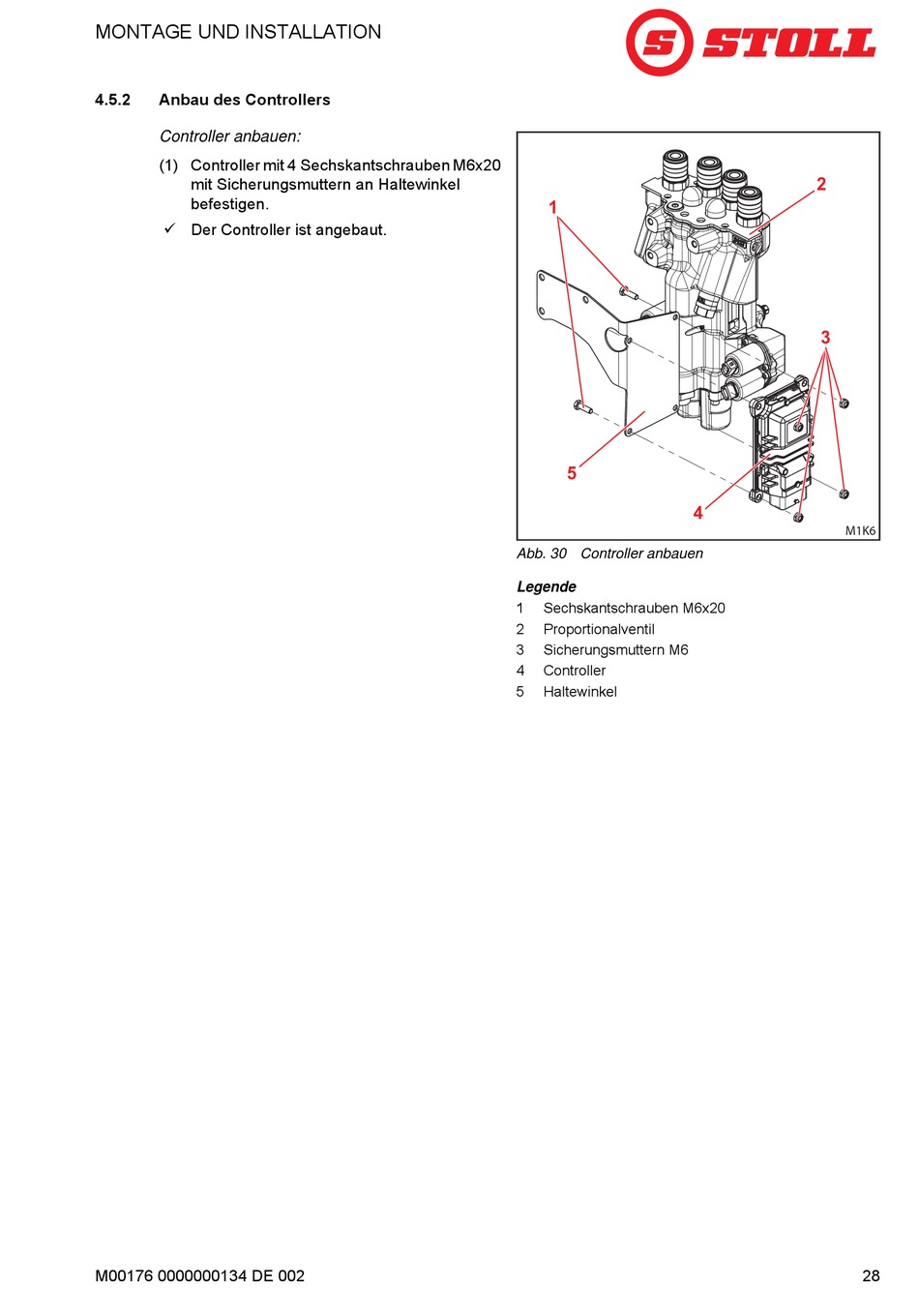

Abb. 30 Controller anbauen
Legende
1 Sechskantschrauben M6x20
2 Proportionalventil
3 Sicherungsmuttern M6
4 Controller
5 Haltewinkel
2 2
3 3
4 4
M1K6
28
