ÜBERSICHT
3 Übersicht
Das Einhebelsteuergerät Pro Control besteht aus dem Joystick, einem Proportionalventil, dem
Controller (Jobrechner) und dem Kabelbaum.

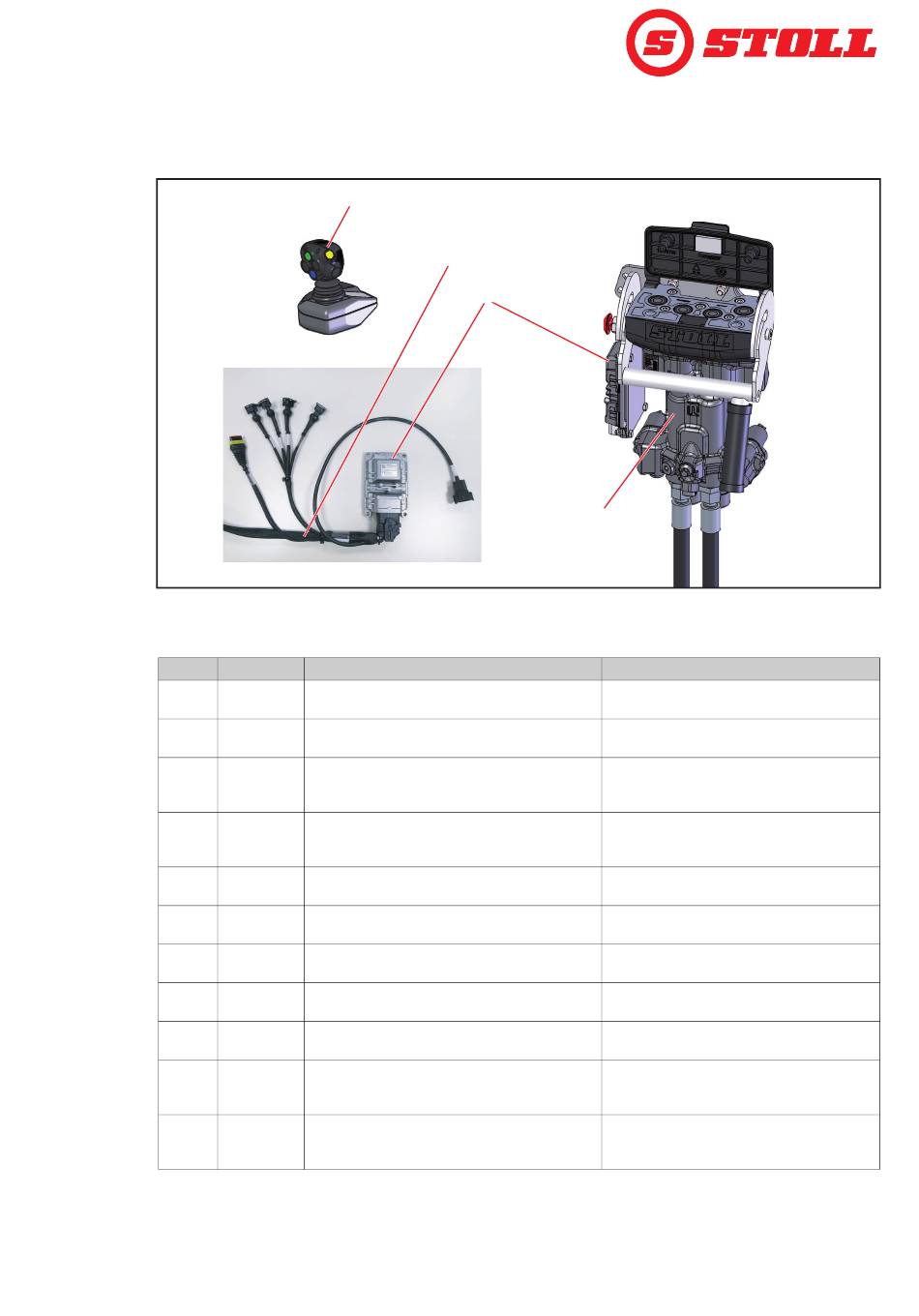

Abb. 1 Übersicht Pro Control
Ventilausführungen
Pos. Ident-Nr.
1 3709890
1 3709900
1 3709960
1 3709980
1 3709940
1 3709910
1 3709920
1 3710050
1 3710000
1 3710020
1 3710010
M00176 0000000134 DE 002
2 2
3 3
4 4
Ventilkonfiguration
Hydac OC NW12 MK02 56.00-89-10
Hydac OC NW16 MK02 56.00-90-10
Hydac OC-LU NW12 MK02 56.00-191-10
Hydac OC-LU NW16 MK02 56.00-195-10
Hydac CC NW12 MK02 56.00-179-10
Hydac LS NW12 MK02 56.00-91-10
Hydac LS NW16 MK02 56.00-92-10
Hydac OC MM NW12 MK02 56.00-212-10
Hydac OC MM NW16 MK02 56.00-199-10
Hydac LS MM NW12 MK02 56.00-206-10
Hydac LS MM NW16 MK02 56.00-201-10
1 1
für Traktorhydraulik
Open-Center-Hydraulik (OC), Anschlüsse
Nennweite 12
Open-Center-Hydraulik (OC), Anschlüsse
Nennweite 16
Open-Center-Hydraulik, letzter Verbraucher im
Hydraulikkreis (OC-LU), Anschlüsse
Nennweite 12
Open-Center-Hydraulik, letzter Verbraucher im
Hydraulikkreis (OC-LU), Anschlüsse
Nennweite 16
Closed-Center-Hydraulik (CC), Anschlüsse
Nennweite 12
Hydraulik mit Load-Sensing (OCLS oder
CCLS), Anschlüsse Nennweite 12
Hydraulik mit Load-Sensing (OCLS oder
CCLS), Anschlüsse Nennweite 16
Open-Center-Hydraulik (OC), Anschlüsse
Nennweite 12, Schlauchanschluss
Open-Center-Hydraulik (OC), Anschlüsse
Nennweite 16, Schlauchanschluss
Hydraulik mit Load-Sensing (OCLS oder
CCLS), Anschlüsse Nennweite 16,
Schlauchanschluss
Hydraulik mit Load-Sensing (OCLS oder
CCLS), Anschlüsse Nennweite 16,
Schlauchanschluss
M1KM
6
