4.5.3 Anschließen des Kabelbaums an Hydac-Ventile
Kabelbaum anschließen:
(1) Stecker XC des Kabelbaums an Controller
einstecken.
(2) Stecker XA1, XB1, XA2, XB2 hinten an
Proportionalventil einstecken.
(3) Stecker X0-F mit Blindstopfen gegen
Feuchtigkeit schützen.
Das Kabel nicht abschneiden.
 Der Kabelbaum ist angeschlossen.
29
MONTAGE UND INSTALLATION
XA2 XA2
XB2 XB2

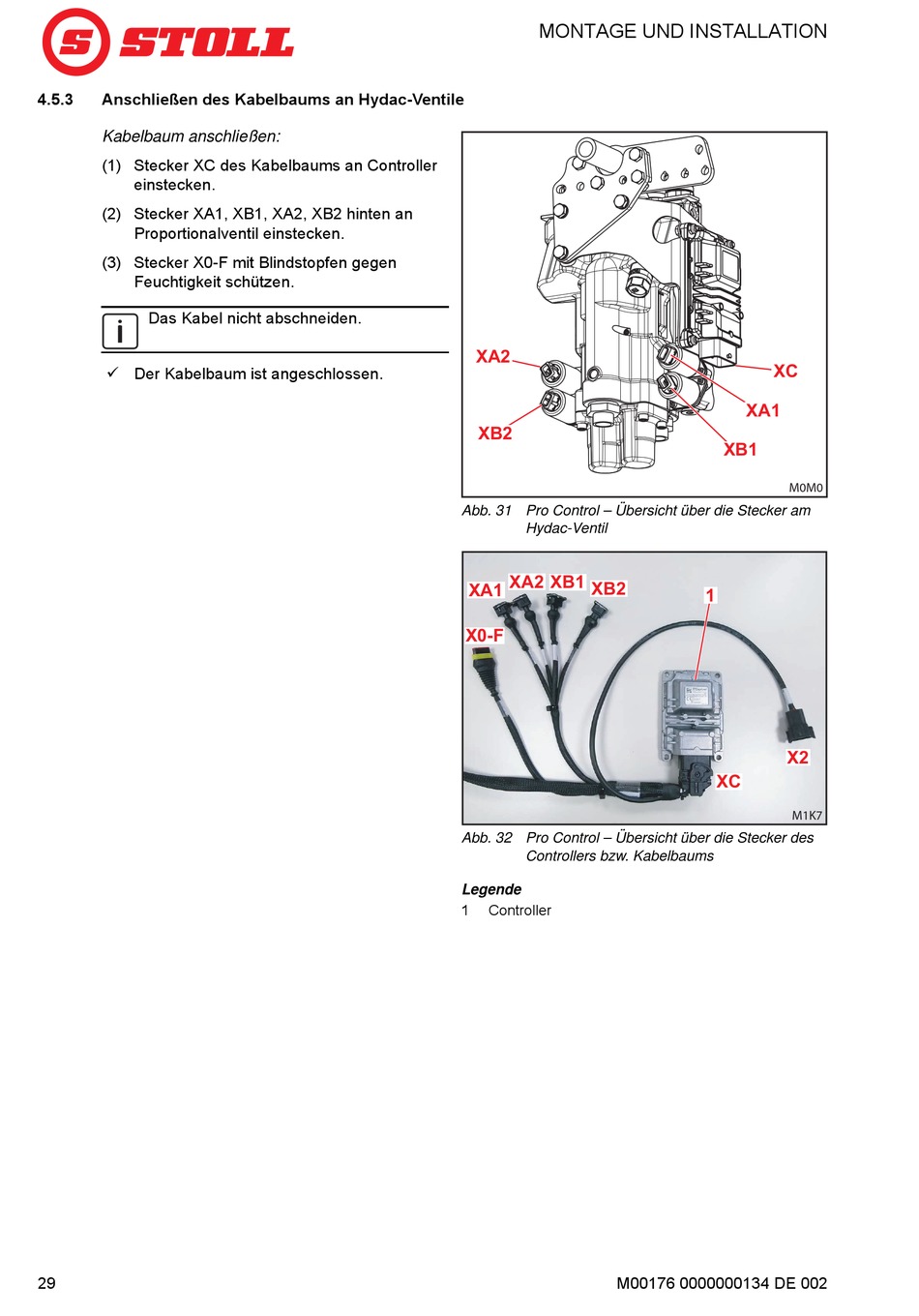

Abb. 31 Pro Control – Übersicht über die Stecker am
Hydac-Ventil
XA2 XA2 XB1 XB1
XB2 XB2
XA1 XA1
X0-F X0-F
Abb. 32 Pro Control – Übersicht über die Stecker des
Controllers bzw. Kabelbaums
Legende
1 Controller
M00176 0000000134 DE 002
XC XC
XA1 XA1
XB1 XB1
M0M0
1 1
X2 X2
XC XC
M1K7
