Stoll Pro Control Montageanleitung Seite 24

Das Proportionalventil des Frontladers wird genauso angeschlossen:
(1) Zusätzliches Wechselventil an einer LS-Leitung des Traktors einsetzen.
(2) Leitung P1 an Wechselventil anschließen.
(3) Leitungen P und T an vorhandene Druck- und Tankleitungen anschließen.
Die Druckleitung des Proportionalventils sollte nach dem Druckbegrenzungsventil des Traktors
angeordnet sein, damit durch den Frontlader die Pumpe nicht überlastet werden kann.
 Das Proportionalventil ist angeschlossen.
Prinzipielle Vorgehensweise:
(1) Leitung P an einen freien Druckanschluss
oder mit einem T-Stück an eine Druckleitung
anschließen.
(2) Leitung T an einem freien Tankanschluss
oder mit einem T-Stück an einer Tankleitung
anschließen.
23
MONTAGE UND INSTALLATION
1 2 3
LS
12 11 10

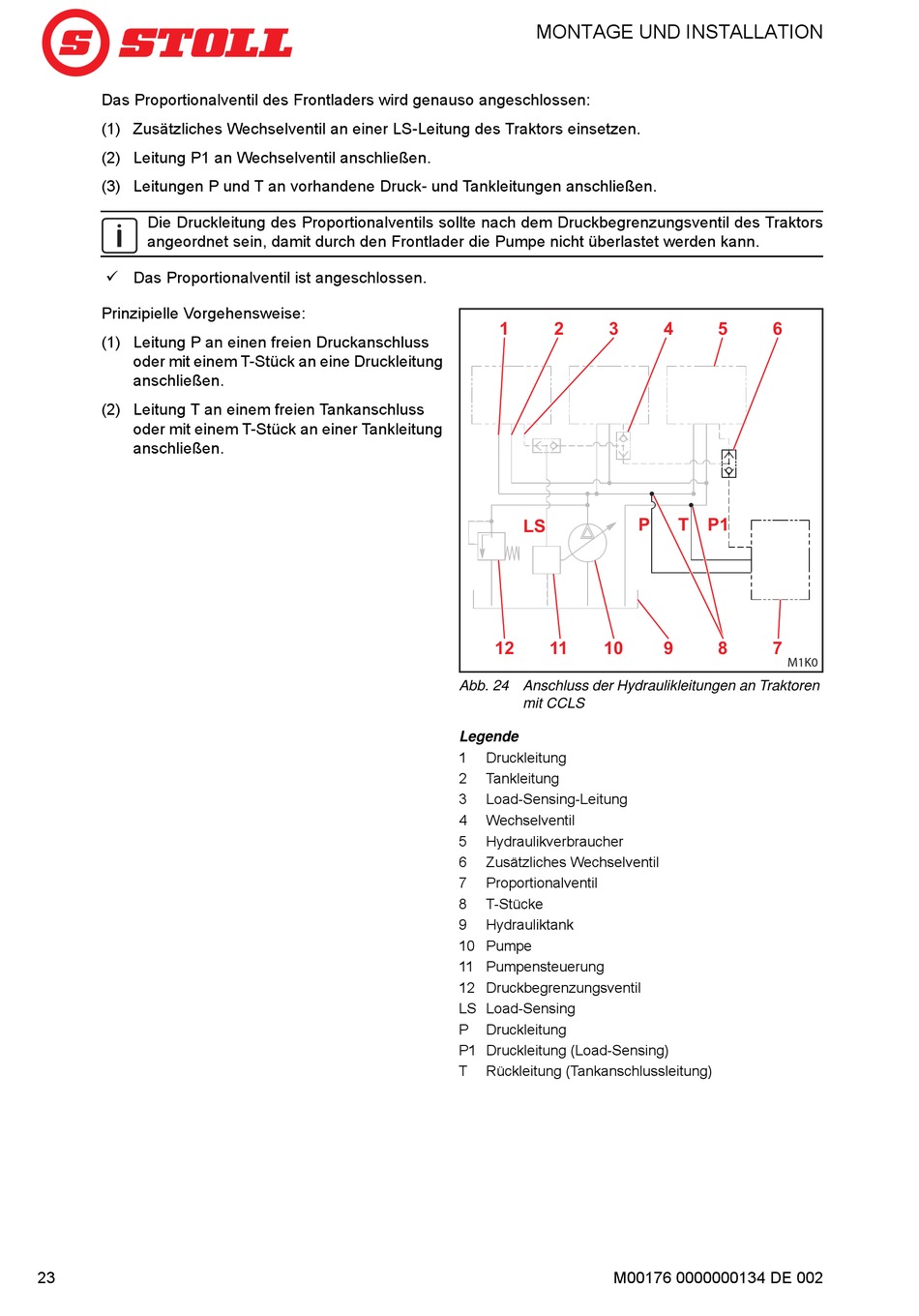

Abb. 24 Anschluss der Hydraulikleitungen an Traktoren
mit CCLS
Legende
1 Druckleitung
2 Tankleitung
3 Load-Sensing-Leitung
4 Wechselventil
5 Hydraulikverbraucher
6 Zusätzliches Wechselventil
7 Proportionalventil
8 T-Stücke
9 Hydrauliktank
10 Pumpe
11 Pumpensteuerung
12 Druckbegrenzungsventil
LS Load-Sensing
P Druckleitung
P1 Druckleitung (Load-Sensing)
T Rückleitung (Tankanschlussleitung)
M00176 0000000134 DE 002
4 5 6
P T P1
9 8 7
M1K0
