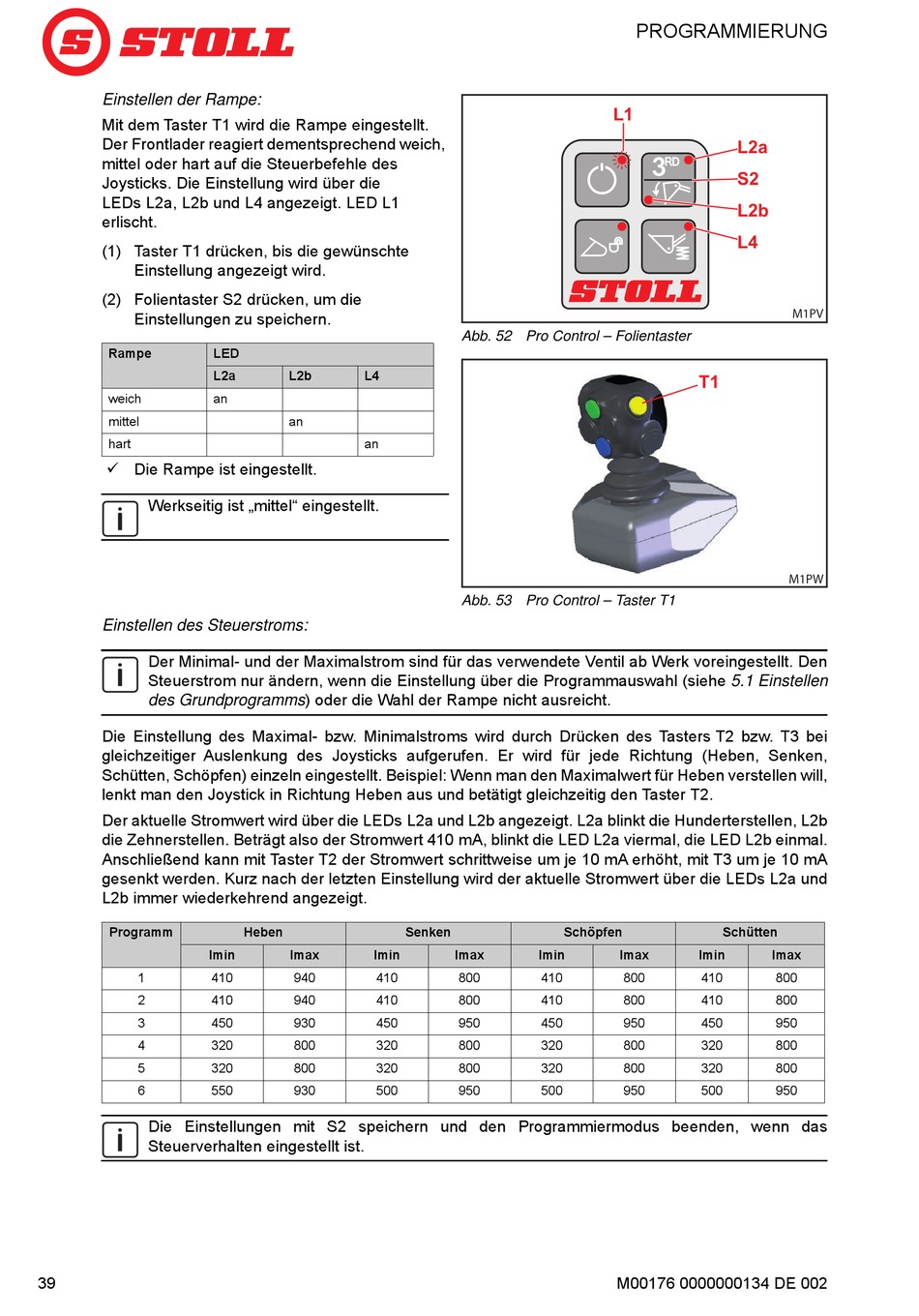

Stoll Pro Control Montageanleitung Seite 40
Einhebelsteuergerät
Inhaltsverzeichnis
Einstellen der Rampe:
Mit dem Taster T1 wird die Rampe eingestellt.
Der Frontlader reagiert dementsprechend weich,
mittel oder hart auf die Steuerbefehle des
Joysticks. Die Einstellung wird über die
LEDs L2a, L2b und L4 angezeigt. LED L1
erlischt.
(1) Taster T1 drücken, bis die gewünschte
Einstellung angezeigt wird.
(2) Folientaster S2 drücken, um die
Einstellungen zu speichern.
Rampe
weich
mittel
hart
Die Rampe ist eingestellt.
Werkseitig ist „mittel" eingestellt.
Einstellen des Steuerstroms:
Der Minimal- und der Maximalstrom sind für das verwendete Ventil ab Werk voreingestellt. Den
Steuerstrom nur ändern, wenn die Einstellung über die Programmauswahl (siehe 5.1 Einstellen
des Grundprogramms) oder die Wahl der Rampe nicht ausreicht.
Die Einstellung des Maximal- bzw. Minimalstroms wird durch Drücken des Tasters T2 bzw. T3 bei
gleichzeitiger Auslenkung des Joysticks aufgerufen. Er wird für jede Richtung (Heben, Senken,
Schütten, Schöpfen) einzeln eingestellt. Beispiel: Wenn man den Maximalwert für Heben verstellen will,
lenkt man den Joystick in Richtung Heben aus und betätigt gleichzeitig den Taster T2.
Der aktuelle Stromwert wird über die LEDs L2a und L2b angezeigt. L2a blinkt die Hunderterstellen, L2b
die Zehnerstellen. Beträgt also der Stromwert 410 mA, blinkt die LED L2a viermal, die LED L2b einmal.
Anschließend kann mit Taster T2 der Stromwert schrittweise um je 10 mA erhöht, mit T3 um je 10 mA
gesenkt werden. Kurz nach der letzten Einstellung wird der aktuelle Stromwert über die LEDs L2a und
L2b immer wiederkehrend angezeigt.
Programm
lmin
1
410
2
410
3
450
4
320
5
320
6
550
Die Einstellungen mit S2 speichern und den Programmiermodus beenden, wenn das
Steuerverhalten eingestellt ist.
39
LED
L2a
L2b
L4
an
an
an
Heben
lmax
lmin
940
410
940
410
930
450
800
320
800
320
930
500
Abb. 52 Pro Control – Folientaster
Abb. 53 Pro Control – Taster T1
Senken
Schöpfen
lmax
lmin
800
410
800
410
950
450
800
320
800
320
950
500
PROGRAMMIERUNG
L1
L1
L2a
L2a
S2
S2
L2b
L2b
L4
L4
T1
T1
Schütten
lmax
lmin
lmax
800
410
800
800
410
800
950
450
950
800
320
800
800
320
800
950
500
950
