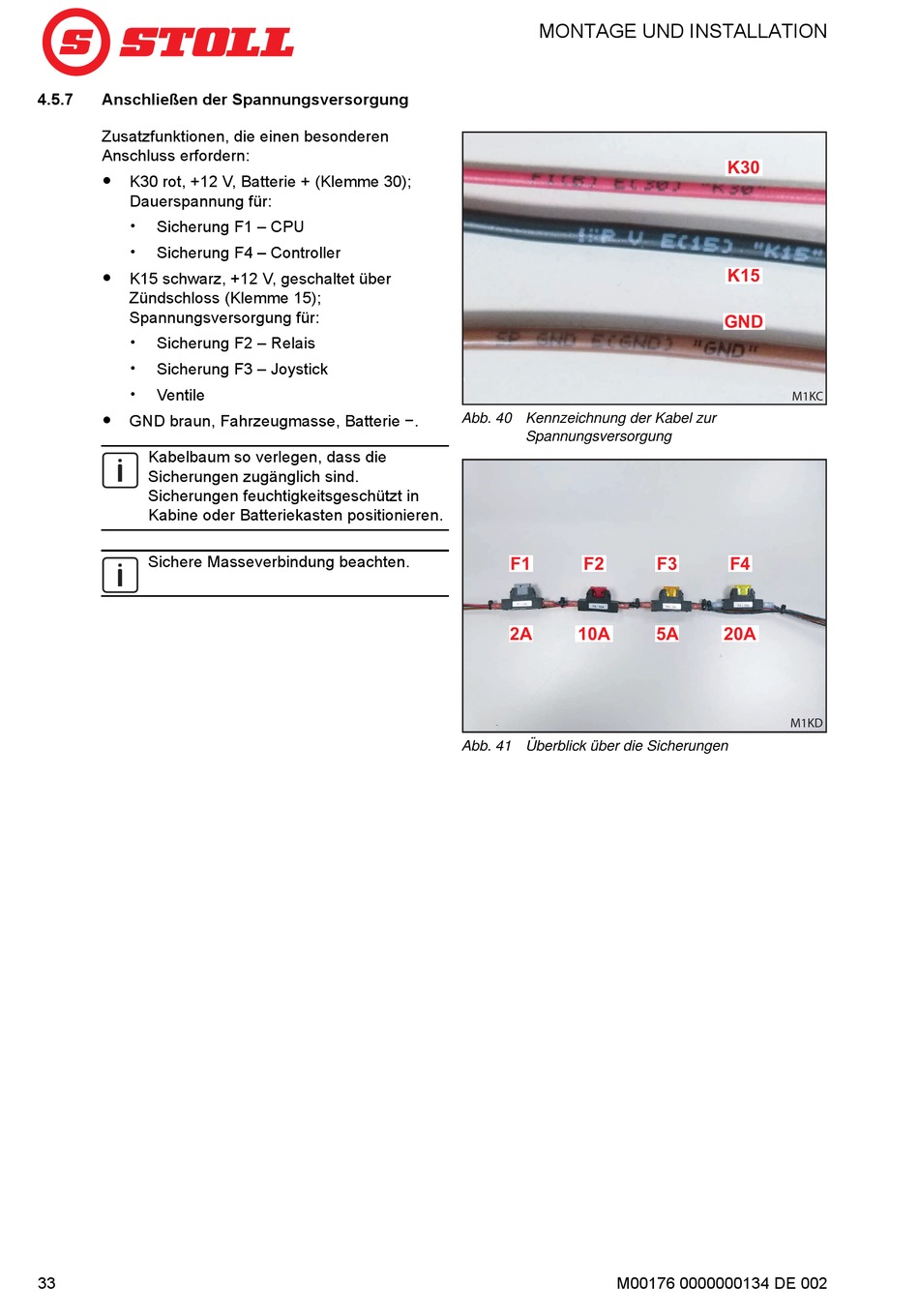

4.5.7 Anschließen der Spannungsversorgung
Zusatzfunktionen, die einen besonderen
Anschluss erfordern:
 K30 rot, +12 V, Batterie + (Klemme 30);
Dauerspannung für:

Sicherung F1 – CPU
 Sicherung F4 – Controller

K15 schwarz, +12 V, geschaltet über
Zündschloss (Klemme 15);
Spannungsversorgung für:
 Sicherung F2 – Relais
 Sicherung F3 – Joystick

Ventile
 GND braun, Fahrzeugmasse, Batterie −.
Kabelbaum so verlegen, dass die
Sicherungen zugänglich sind.
Sicherungen feuchtigkeitsgeschützt in
Kabine oder Batteriekasten positionieren.
Sichere Masseverbindung beachten.
33
MONTAGE UND INSTALLATION
Abb. 40 Kennzeichnung der Kabel zur
Spannungsversorgung
F1 F1 F2 F2
2A 2A 10A 10A
Abb. 41 Überblick über die Sicherungen
M00176 0000000134 DE 002
K30 K30
K15 K15
GND GND
M1KC
F3 F3 F4 F4
5A 5A 20A 20A
M1KD
