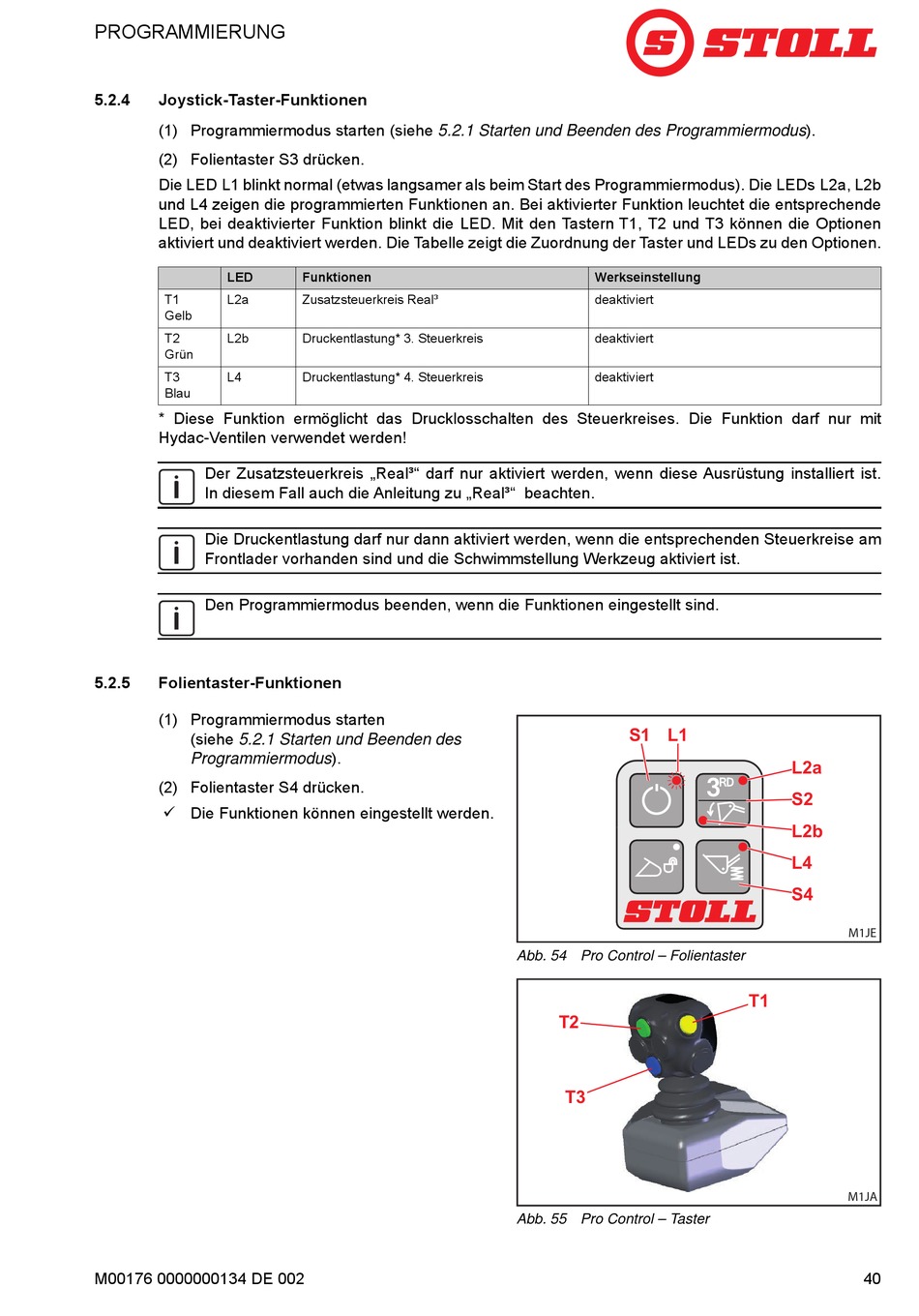

PROGRAMMIERUNG
5.2.4

Joystick-Taster-Funktionen

(1) Programmiermodus starten (siehe 5.2.1 Starten und Beenden des Programmiermodus).
(2) Folientaster S3 drücken.
Die LED L1 blinkt normal (etwas langsamer als beim Start des Programmiermodus). Die LEDs L2a, L2b
und L4 zeigen die programmierten Funktionen an. Bei aktivierter Funktion leuchtet die entsprechende
LED, bei deaktivierter Funktion blinkt die LED. Mit den Tastern T1, T2 und T3 können die Optionen
aktiviert und deaktiviert werden. Die Tabelle zeigt die Zuordnung der Taster und LEDs zu den Optionen.
LED
T1 L2a
Gelb
T2 L2b
Grün
T3 L4
Blau
* Diese Funktion ermöglicht das Drucklosschalten des Steuerkreises. Die Funktion darf nur mit
Hydac-Ventilen verwendet werden!
Der Zusatzsteuerkreis „Real³" darf nur aktiviert werden, wenn diese Ausrüstung installiert ist.
In diesem Fall auch die Anleitung zu „Real³" beachten.
Die Druckentlastung darf nur dann aktiviert werden, wenn die entsprechenden Steuerkreise am
Frontlader vorhanden sind und die Schwimmstellung Werkzeug aktiviert ist.
Den Programmiermodus beenden, wenn die Funktionen eingestellt sind.
5.2.5

Folientaster-Funktionen

(1) Programmiermodus starten
(siehe 5.2.1 Starten und Beenden des
Programmiermodus).
(2) Folientaster S4 drücken.
 Die Funktionen können eingestellt werden.
M00176 0000000134 DE 002
Funktionen
Zusatzsteuerkreis Real³
Druckentlastung* 3. Steuerkreis
Druckentlastung* 4. Steuerkreis
Werkseinstellung
deaktiviert
deaktiviert
deaktiviert
S1 S1 L1 L1
Abb. 54 Pro Control – Folientaster
T2 T2
T3 T3
Abb. 55 Pro Control – Taster
L2a L2a
S2 S2
L2b L2b
L4 L4
S4 S4
M1JE
T1 T1
M1JA
