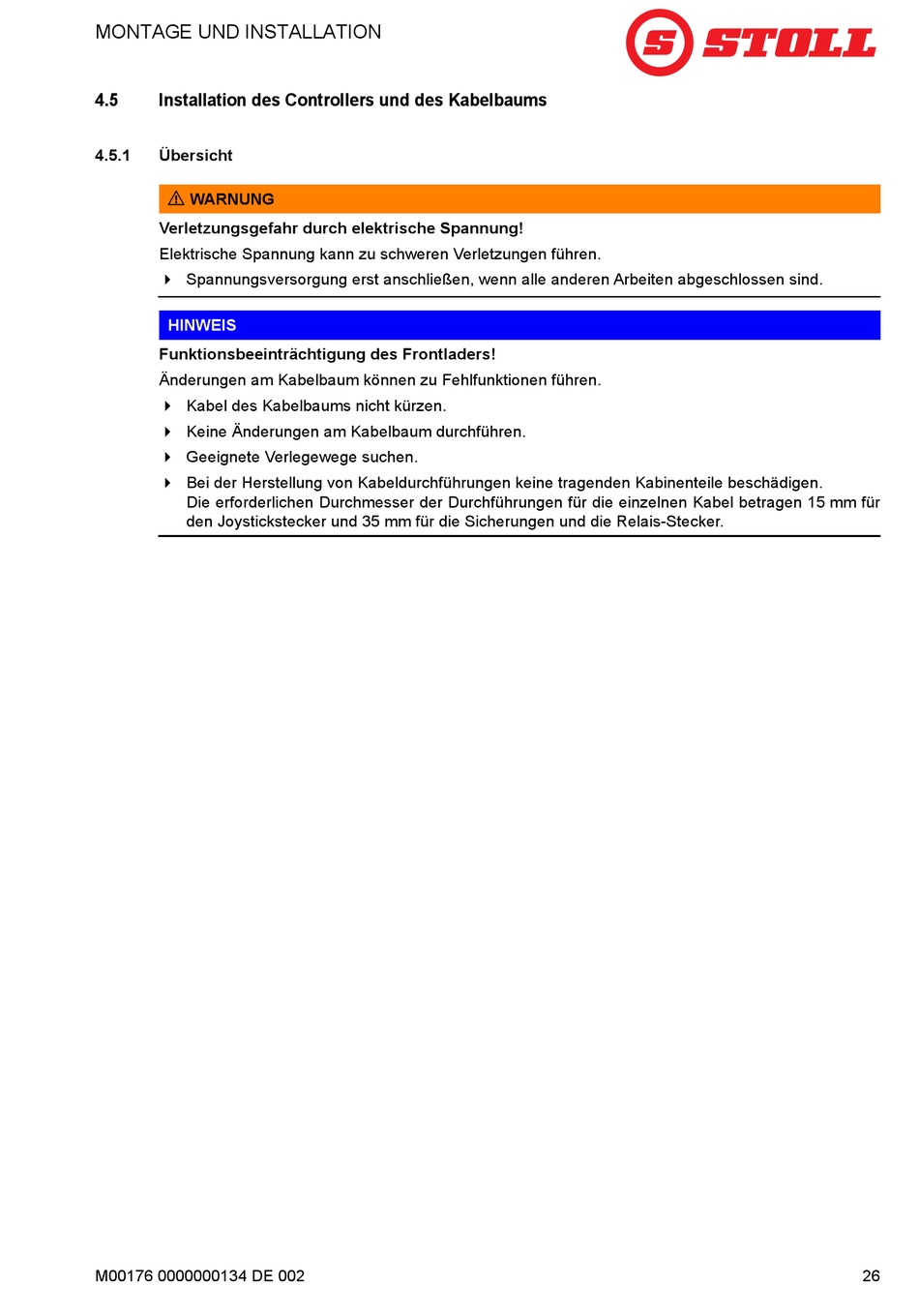

MONTAGE UND INSTALLATION
4.5
Installation des Controllers und des Kabelbaums
4.5.1
Übersicht
⚠
WARNUNG
Verletzungsgefahr durch elektrische Spannung!
Elektrische Spannung kann zu schweren Verletzungen führen.
Spannungsversorgung erst anschließen, wenn alle anderen Arbeiten abgeschlossen sind.
HINWEIS
Funktionsbeeinträchtigung des Frontladers!
Änderungen am Kabelbaum können zu Fehlfunktionen führen.
Kabel des Kabelbaums nicht kürzen.
Keine Änderungen am Kabelbaum durchführen.
Geeignete Verlegewege suchen.
Bei der Herstellung von Kabeldurchführungen keine tragenden Kabinenteile beschädigen.
Die erforderlichen Durchmesser der Durchführungen für die einzelnen Kabel betragen 15 mm für
den Joystickstecker und 35 mm für die Sicherungen und die Relais-Stecker.
M00176 0000000134 DE 002
26
