MONTAGE UND INSTALLATION
Proportionalventil Hydac – Pro Control,
Konfiguration CC
Bei Closed-Center-Hydraulik muss das
Druckbegrenzungsventil „190 bar"
geschlossen werden.
Hydraulikleitungen
anschließen:
(1) Kunststoffstopfen mit Beschriftung „190" in
Bohrung unten am Proportionalventil mit
kleinem Schraubendreher durchstoßen und
herausbrechen.
(2) Schraube des Druckbegrenzungsventils in
Bohrung Innensechskantschlüssel (6 mm)
bis zum Anschlag nach rechts drehen.
(3) Verschlussstopfen am Proportionalventil in
Anschluss Pb einschrauben.
(4) 2 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(5) Leitungen P und T mit Einschraubstutzen
anschließen.
 Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
M00176 0000000134 DE 002
an Proportionalventil
CC
1 1
2 2
3 3
4 4
T T

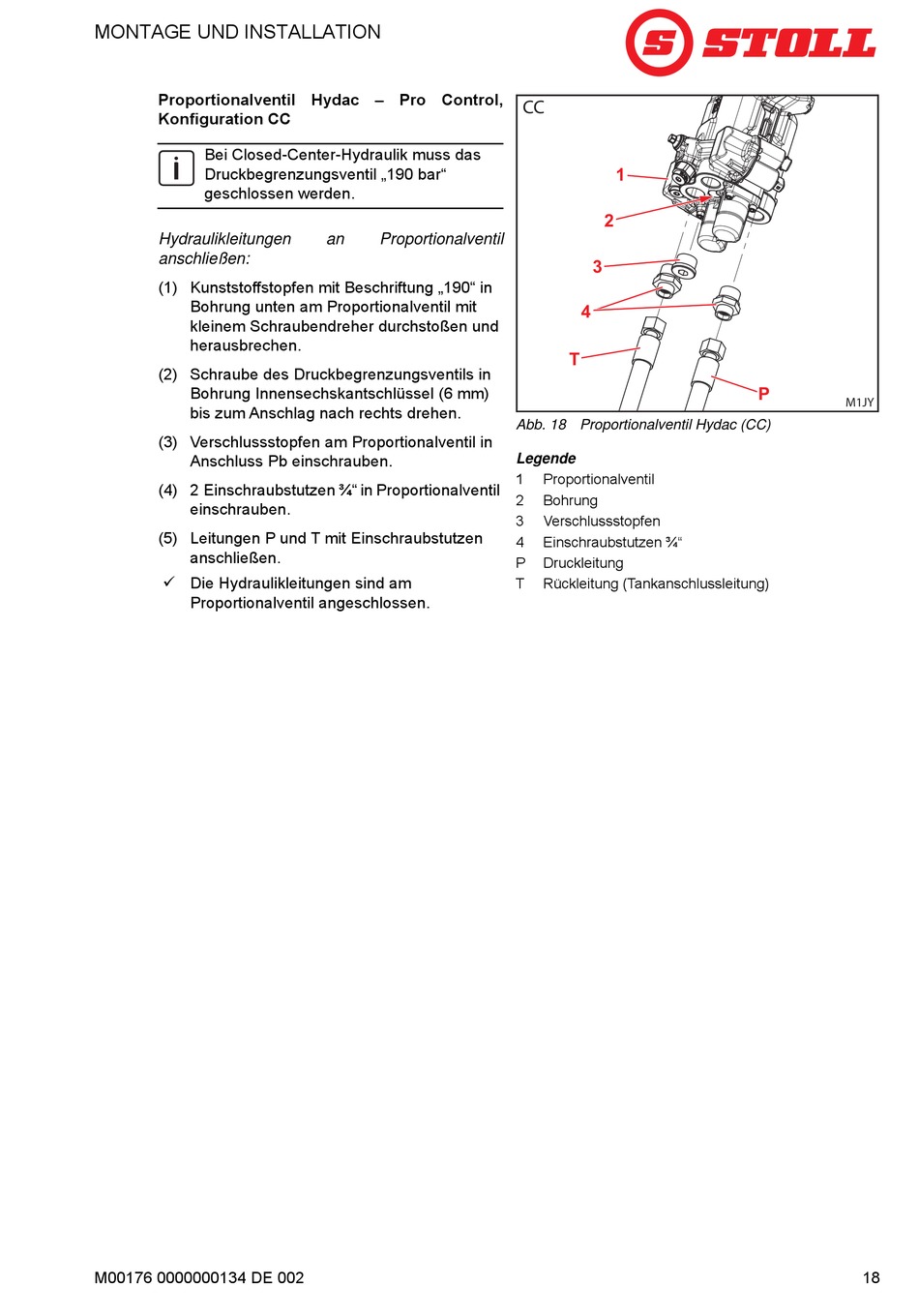

Abb. 18 Proportionalventil Hydac (CC)
Legende
1 Proportionalventil
2 Bohrung
3 Verschlussstopfen
4 Einschraubstutzen ¾"
P Druckleitung
T Rückleitung (Tankanschlussleitung)
