4.3.2.3 Anschlussstellen am Proportionalventil

Proportionalventil Hydac – Pro Control,
Konfiguration OC
Hydraulikleitungen
anschließen:
(1) 3 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(2) Leitungen P, T1 und T an Einschraubstutzen
anschließen.
 Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
Proportionalventil Hydac – Pro Control,
Konfiguration OC-LU
Hydraulikleitungen
anschließen:
(1) 3 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(2) Verschlussstopfen in Verbindungsstück
einschrauben.
(3) 2 Einschraubstutzen in Verbindungsstück
einschrauben.
(4) Verbindungsstück mit Einschraubstutzen an
Proportionalventil montieren.
(5) Leitung T mit Einschraubstutzen an
Verbindungsstück anschließen.
(6) Leitung P an Einschraubstutzen ¾" in
Proportionalventil anschließen.
 Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
17
an Proportionalventil
an Proportionalventil
MONTAGE UND INSTALLATION
OC
1 1
2 2
T T
T1 T1

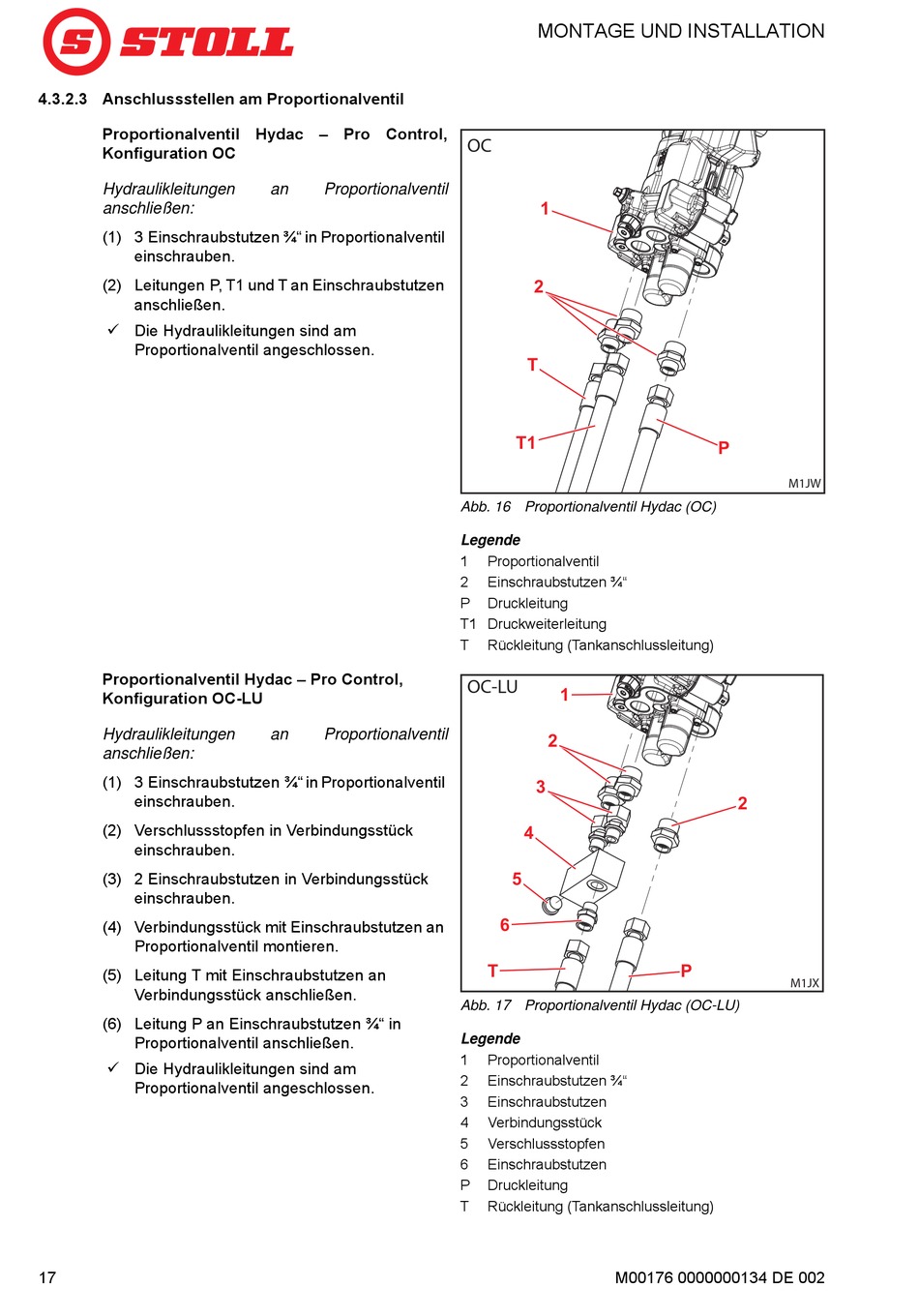

Abb. 16 Proportionalventil Hydac (OC)
Legende
1 Proportionalventil
2 Einschraubstutzen ¾"
P Druckleitung
T1 Druckweiterleitung
T Rückleitung (Tankanschlussleitung)
OC-LU
1 1
2 2
3 3
4 4
5 5
6 6
T T
Abb. 17 Proportionalventil Hydac (OC-LU)
Legende
1 Proportionalventil
2 Einschraubstutzen ¾"
3 Einschraubstutzen
4 Verbindungsstück
5 Verschlussstopfen
6 Einschraubstutzen
P Druckleitung
T Rückleitung (Tankanschlussleitung)
