Stoll Pro Control Montageanleitung Seite 10

Das Proportionalventil wird am Halter am rechten
Anbauteil befestigt.
2 Anbaupositionen sind möglich:
A: rechte Position (siehe Abb. 2)
B: linke Position (siehe Abb. 3)
(1) Controller mit 4 Sechskantschrauben M6x20
und 4 Sicherungsmuttern an Haltewinkel
befestigen.
(2) Halter und Haltewinkel mit
3 Sechskantschrauben M8x20 mit
Sicherungsringen an Proportionalventil
befestigen.
Auf die Länge der Schrauben achten!
Die Befestigungsbohrungen an den
Ventilen sind nur 12 mm tief.
Bei zu langen Schrauben
Unterlegscheiben und Sicherungsringe
einsetzen.
(3) Halter und Zwischenplatte mit
4 Sechskantschrauben M8x30 und
Sechskantmuttern an Halter am rechten
Anbauteil befestigen.
Bei Frontladerausführung mit 7-poligem Stecker/
Steckdose:
(4) Steckdosenhalter zusammen mit Halter mit
Sechskantschrauben M8x30 befestigen.
 Das Proportionalventil ist angebaut.
Alternative Befestigungsmöglichkeiten
Je nach Platzverhältnissen am Traktor kann das
Ventil auch anders befestigt werden:

Bei beiden Anbaupositionen (A, B) kann der
Halter auch von vorn am Halter am rechten
Anbauteil befestigt werden (mit oder ohne
Zwischenplatte).
 Das Proportionalventil kann auch nach oben
versetzt am Halter am rechten Anbauteil
montiert werden (siehe Abb. 4).
Auf die Länge der Schrauben achten!
Die Befestigungsbohrungen an den
Ventilen sind nur 12 mm tief.
Bei zu langen Schrauben
Unterlegscheiben und Sicherungsringe
einsetzen.
9
MONTAGE UND INSTALLATION
B B
6 6
5 5
4 4
3 3

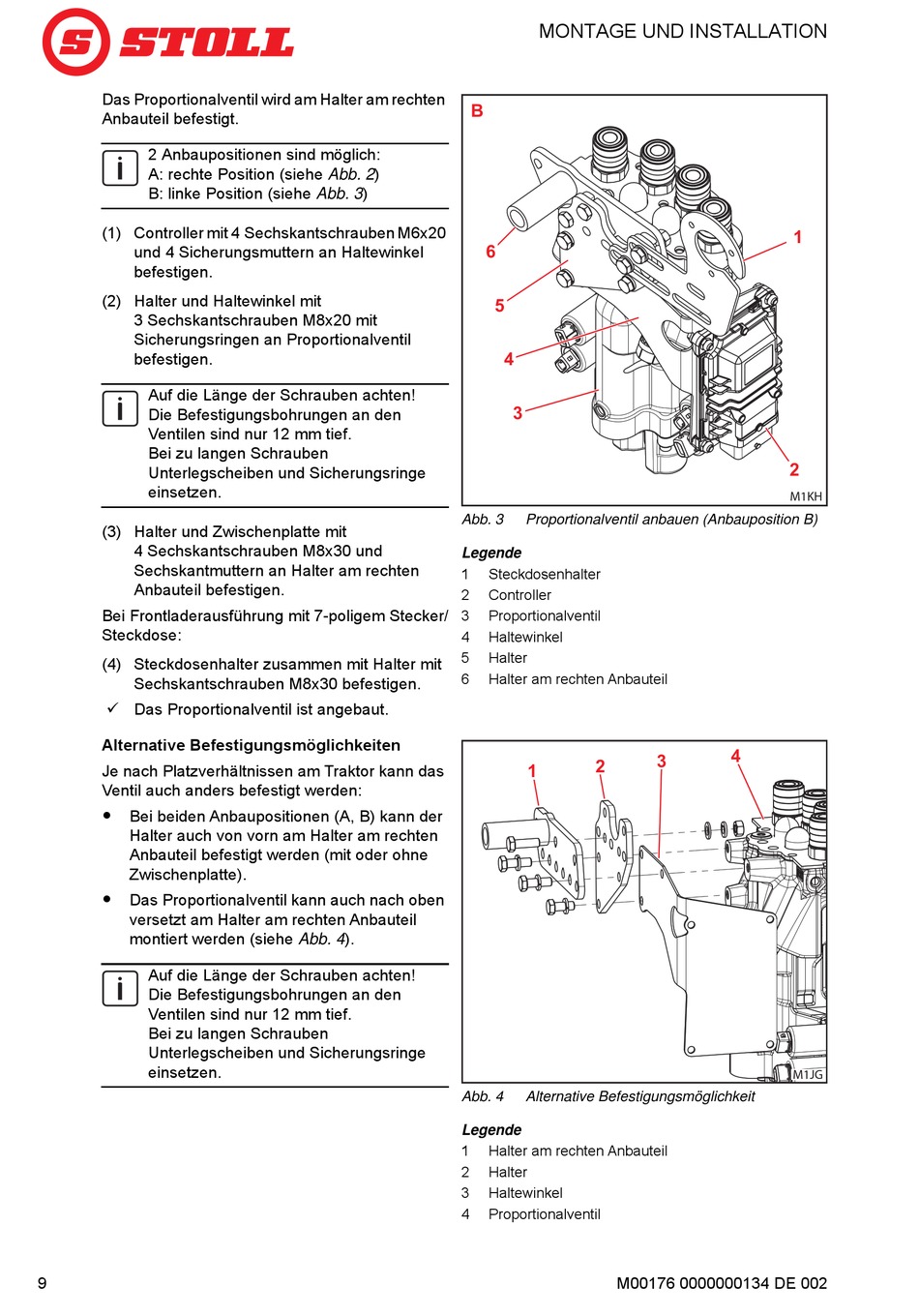

Abb. 3 Proportionalventil anbauen (Anbauposition B)
Legende
1 Steckdosenhalter
2 Controller
3 Proportionalventil
4 Haltewinkel
5 Halter
6 Halter am rechten Anbauteil
2 2
1 1
Abb. 4 Alternative Befestigungsmöglichkeit
Legende
1 Halter am rechten Anbauteil
2 Halter
3 Haltewinkel
4 Proportionalventil
M00176 0000000134 DE 002
1 1
2 2
M1KH
4 4
3 3
M1JG
