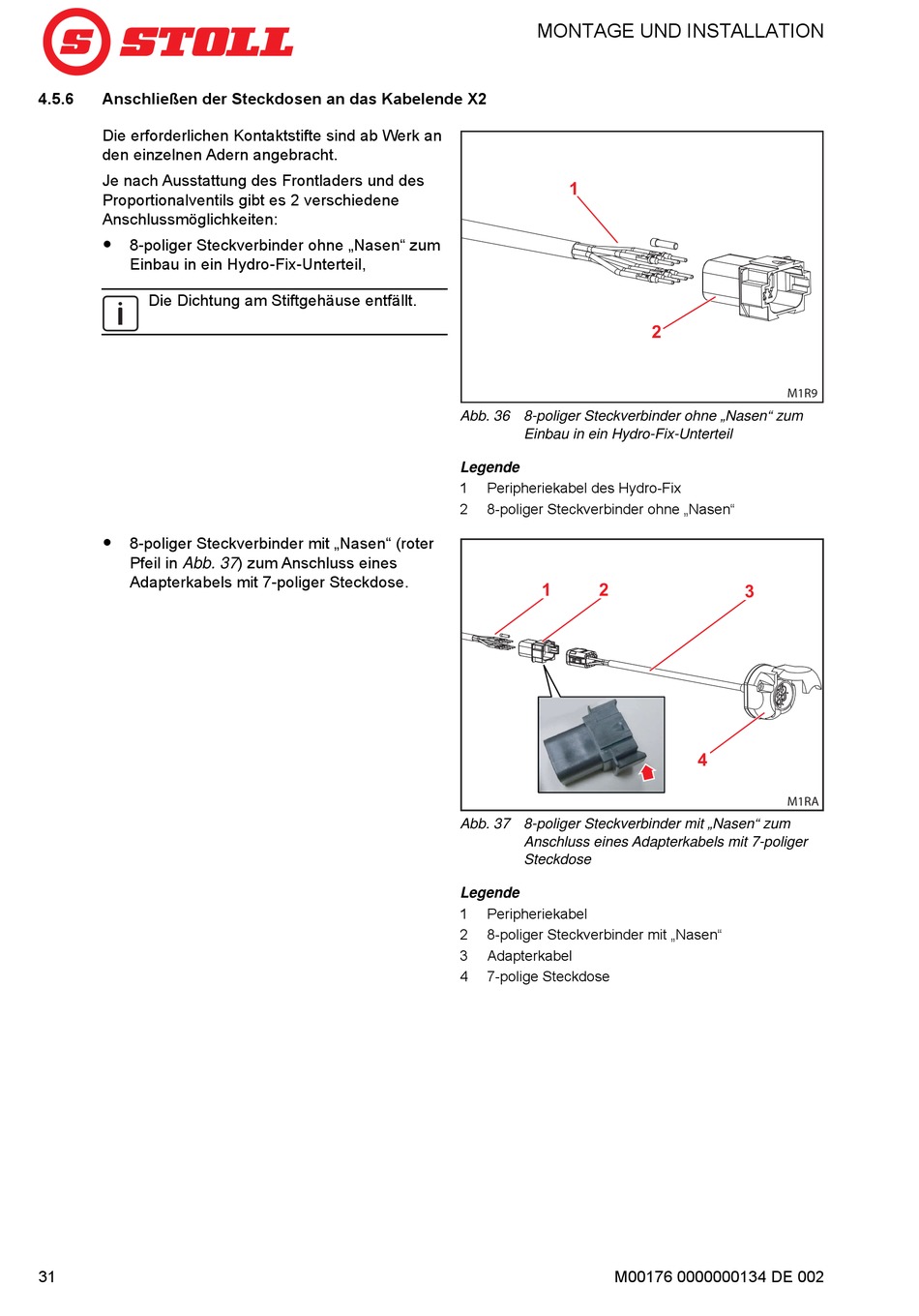

4.5.6 Anschließen der Steckdosen an das Kabelende X2
Die erforderlichen Kontaktstifte sind ab Werk an
den einzelnen Adern angebracht.
Je nach Ausstattung des Frontladers und des
Proportionalventils gibt es 2 verschiedene
Anschlussmöglichkeiten:

8-poliger Steckverbinder ohne „Nasen" zum
Einbau in ein Hydro-Fix-Unterteil,
Die Dichtung am Stiftgehäuse entfällt.
 8-poliger Steckverbinder mit „Nasen" (roter
Pfeil in Abb. 37) zum Anschluss eines
Adapterkabels mit 7-poliger Steckdose.
31
MONTAGE UND INSTALLATION
1 1
Abb. 36 8-poliger Steckverbinder ohne „Nasen" zum
Einbau in ein Hydro-Fix-Unterteil
Legende
1 Peripheriekabel des Hydro-Fix
2 8-poliger Steckverbinder ohne „Nasen"
1 1 2 2
Abb. 37 8-poliger Steckverbinder mit „Nasen" zum
Anschluss eines Adapterkabels mit 7-poliger
Steckdose
Legende
1 Peripheriekabel
2 8-poliger Steckverbinder mit „Nasen"
3 Adapterkabel
4 7-polige Steckdose
M00176 0000000134 DE 002
2 2
M1R9
3 3
4 4
M1RA
