MONTAGE UND INSTALLATION
4.1.1
Anbau des Membranspeichers
⚠
WARNUNG
Verletzungsgefahr durch unter Druck stehendes System!
Ist das Ventil bereits in Betrieb gewesen, steht das System unter Druck und es besteht
Verletzungsgefahr.
Ventil drucklos schalten oder Ventil verwenden, das noch nicht in Betrieb war.
Membranspeicher anbauen:
Maulschlüssel SW 17 mm, 19 mm, 22 mm,
27 mm
(1) Verschlussschraube an Ventil
herausdrehen.
(2) Einschraubstutzen einschrauben.
(3) Einstellbare Winkelverschraubung
anschrauben.
Die Ausrichtung der Winkelverschraubung
richtet sich nach den Platzverhältnissen
am Traktor.
(4) Membranspeicher mit Einschraubstutzen an
Winkelverschraubung montieren.
Der Membranspeicher ist angebaut.
M00176 0000000134 DE 002
1
1
2
2
3
3
4
4
5
5

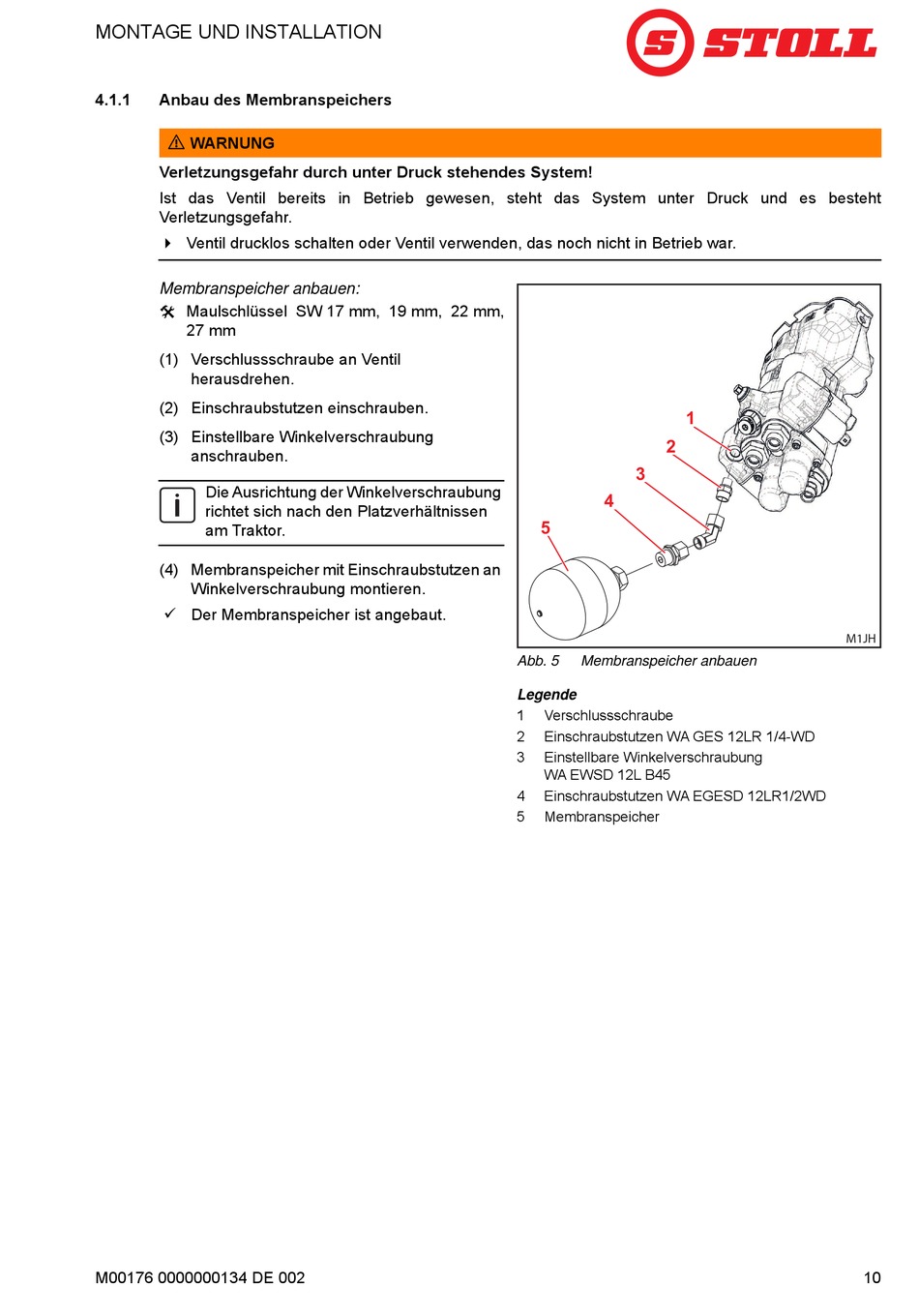

Abb. 5
Membranspeicher anbauen
Legende
1
Verschlussschraube
2
Einschraubstutzen WA GES 12LR 1/4-WD
3
Einstellbare Winkelverschraubung
WA EWSD 12L B45
4
Einschraubstutzen WA EGESD 12LR1/2WD
5
Membranspeicher
M1JH
10
